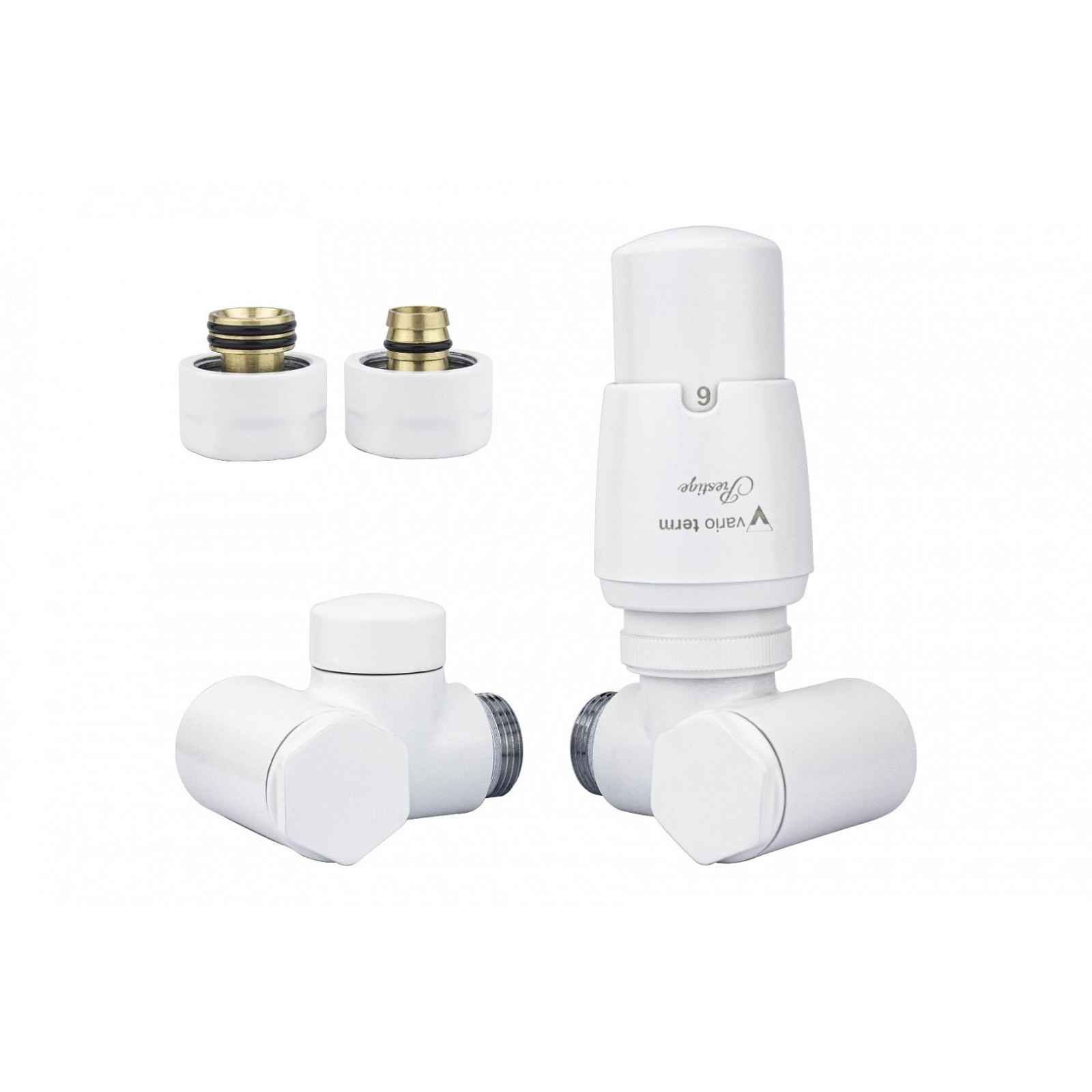

Termostatický ventil pro ohřívač Integra bílý matný pravý Pex

Termostatický ventil pro ohřívač INTEGRA bílý mat pravý PexParametryTyp ventilu: termostatickýTyp instalace: Instalace alu-pex 16mmOrientace: pravýVarianta ventilu: RohovýSada - typ: Ventil + připojeníBarva: Bílá matnáŘADA: INTEGRAVýrobce: VARIO TERMTyp hlavice: Závit: M30x1,5Řada hlavice: PrestigeTermostatický ventil pro ohřívač INTEGRA bílý matný pravý PexSada obsahuje:1 pravý termostatický ventil s termostatickou hlavicí,1 levý uzavírací ventil,2 spojky Pex – pro instalaci 16 mm alu-pexSTOJÍ ZA TO VĚDĚT:Termostatický ventil INTEGRA je určen pro montáž na radiátor ústředního topení v dvoutrubkovém systému.Tělo ventilu je integrováno do trojúhelníku a umožňuje připojení elektrického ohřívače přímo přes ventil k radiátoru – doporučená montáž ohřívače na uzavírací ventil.Uzavírací ventil je namontován na radiátoru ústředního topení na straně zpětného potrubí.Technické údaje:Provozní teplota až 120 °CNominální tlak 1 MPaTopný faktor – vodaMax. rozdíl tlaku 0.06 MPaZkušební tlak 1.5 MPaPřednastavení na uzavíracím ventiluMontážní závit hlavy M30x1,5Radiátorová přípojka G½Montáž elektrického ohřívače na uzavírací ventilTechnické údaje hlavice:Rozsah 8 °C – 30 °CMax. tempo. okolí 50 °CDoba zavírání 16 minutVliv diferenčního tlaku < 1 KHystereze 0,3KVliv teploty topného faktoru 1,23Spolehlivý kapalinový senzorRegulační kolečko s digitálním značenímFunkce ochrany před zamrznutím instalace (8 °C na nastavení „*“)Tělo je vyrobeno z vysoce kvalitního plastuPřiřazení teplotních hodnot k znakům na hlavici:Níže uvádíme výkresy s rozměry: termostatického a uzavíracího ventilu Integra a rozměry hlavice.DODATKOVÉ INFORMACE PRO VÁS – MOŽNOSTI! BAREVNOST Produkty Vario Term jsou k dispozici ve 20 základních barvách, jejichž vzorky odrážejí skutečnou barvu najdete níže MOŽNOSTI PŘIPOJENÍ:Termostatické ventily Integra můžete připojit k radiátoru, pokud máte vstupy:- spodnía) když je napájení z levé strany – vyberte si termostatický ventil Integra levý s jednotlivými rozetamib) když je napájení z pravé strany – vyberte si termostatický ventil Integra pravý s jednotlivými rozetami- spodní střední částa) když je napájení z levé strany – vyberte si termostatický ventil Integra pravý s rozetami sdruženými oválnými nebo obdélníkovými (jednotlivé rozety se do přípojky 50 mm nevejdou vedle sebe)b) když je napájení z pravé strany – vyberte termostatický ventil Integra levý s rozetami sdruženými oválnými nebo obdélníkovými (jednotlivé rozety se do přípojky 50 mm nevejdou vedle sebe)- v spodním připojení – máte také možnost připojení ohřívače – níže uvádíme příklad takového připojení – doporučuje se montáž ohřívače na uzavírací ventilMOŽNÉ INSTALACE:Ventil Integra můžete připojit jak k instalaci PEX 16 mm – k tomu musíte vybrat pouze správné konektoryVentil Integra můžete připojit k instalaci CU o průměru 15 mm – k tomu musíte vybrat pouze správné konektoryVentil Integra můžete připojit k instalaci 1/2 (GZ1/2) – k tomu musíte vybrat pouze správné konektoryVentil Integra můžete připojit k instalaci 1/2 (GW1/2) – k tomu musíte vybrat pouze správné konektory
