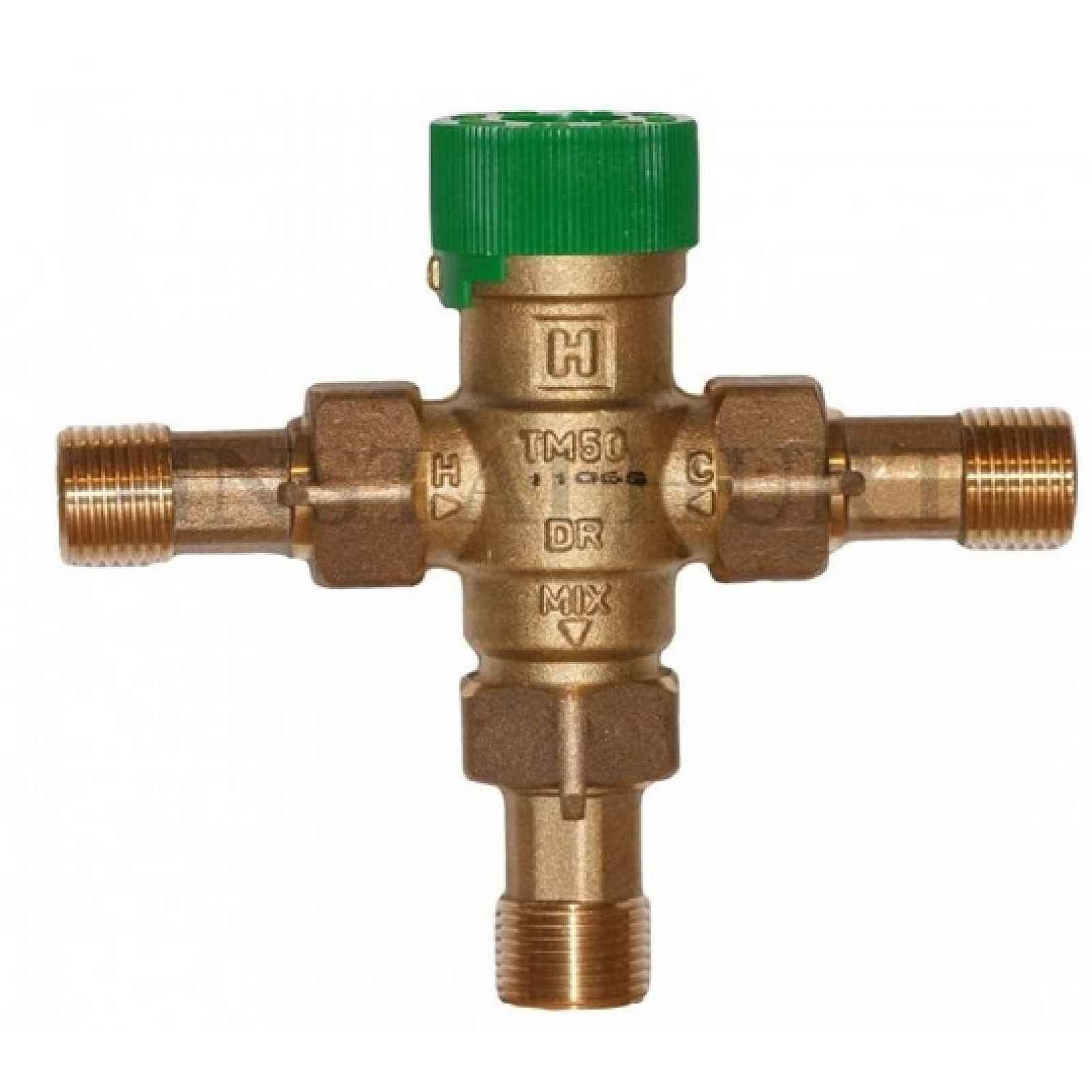

Termostatický směšovací ventil TM50-1/2E spojky
Velmi citlivý tepelný prvek umístěný na výstupu ventilu ovládá trn regulující poměr průtoku horké a studené vody tak, aby promíchaná voda měla teplotu nastavenou pomocí nastavovacího knoflíku. Na vstupech studené a horké vody byly použity „měkké těsnění“, které umožňují: Celý popis ↓
Srovnání cen Termostatický směšovací ventil TM50-1/2E spojky2 nabídky
Parametry
| Značka: | Honeywell |
Popis Termostatický směšovací ventil TM50-1/2E spojky
- Termostatický směšovací ventil TM50 + spojky
- Průměr: 1/2"
- Společnosti Honeywell
- + SPOJKY 1/2 GZ – 3 ks
+ Těsnění – 3 ksDárek – 3 ks připojovacích spojek s pološroubem.
Nezbytné pro správnou instalaci ventilu + těsnění.Použití
Termostatické směšovací ventily TM 50 regulují teplotu vody a používají se:
- pro centrální regulaci přívodu teplé užitkové vody nebo přímo u přijímačů nebo pro ohřev vody s využitím sluneční energie – systémy se dvěma zdroji energie.
- v topných systémech s podlahovým vytápěním nebo pro omezení teploty návratu do kotle.
Zobrazit celý popis
Vlastnosti
- Tepelný prvek s vysokou citlivostí na teplotu okolní vody, a to i při
malých průtoků.
- Jednoduchý způsob nastavení zvolené teploty vody.
- Ochrana před popálením – vstup horké vody je automaticky přerušen, když je přerušen přívod studené vody za předpokladu, že teplota na vstupu horké vody je nejméně o 10 K vyšší než teplota smíšené vody.
- Vstup studené vody je automaticky přerušen, když je přerušen přívod horké vody.
Technické údaje
- Montážní poloha: libovolná
- Maximální teplota horké vody na vstupu 90°C
- Rozsah nastavení: 30 °C až 60 °C
- Průtok při poklesu tlaku 0,1 MPa na ventilu: 25 litrů/min
- Přesnost regulace: < ± 4K
- Velikost přípojek: G 3/4, včetně konektorů přiložených k sadě – 1/2" Vnější závit
Princip fungování
a) Jako směšovací ventil pro teplou užitkovou vodu a topné systémy:
- přerušení přívodu horké vody, pokud byl přerušen přívod studené vody za předpokladu, že teplota horké vody na vstupu je nejméně o 10 K vyšší než nastavená teplota smíšené vody,
- přerušení přívodu studené vody, když byl přerušen přívod horké vody.
b) Jako rozdělovací ventil v systémech ústředního vytápění
V těchto aplikacích se průtok ventilem provádí v opačném směru ve srovnání s případem použití jako směšovací ventil. Vstupní voda protéká kolem senzoru a reguluje nastavení pístu. Při teplotách vyšších než teplota nastavení se voda vrací do topného okruhu a při teplotách nižších než teplota nastavení se voda vrací zpět do kotle.
