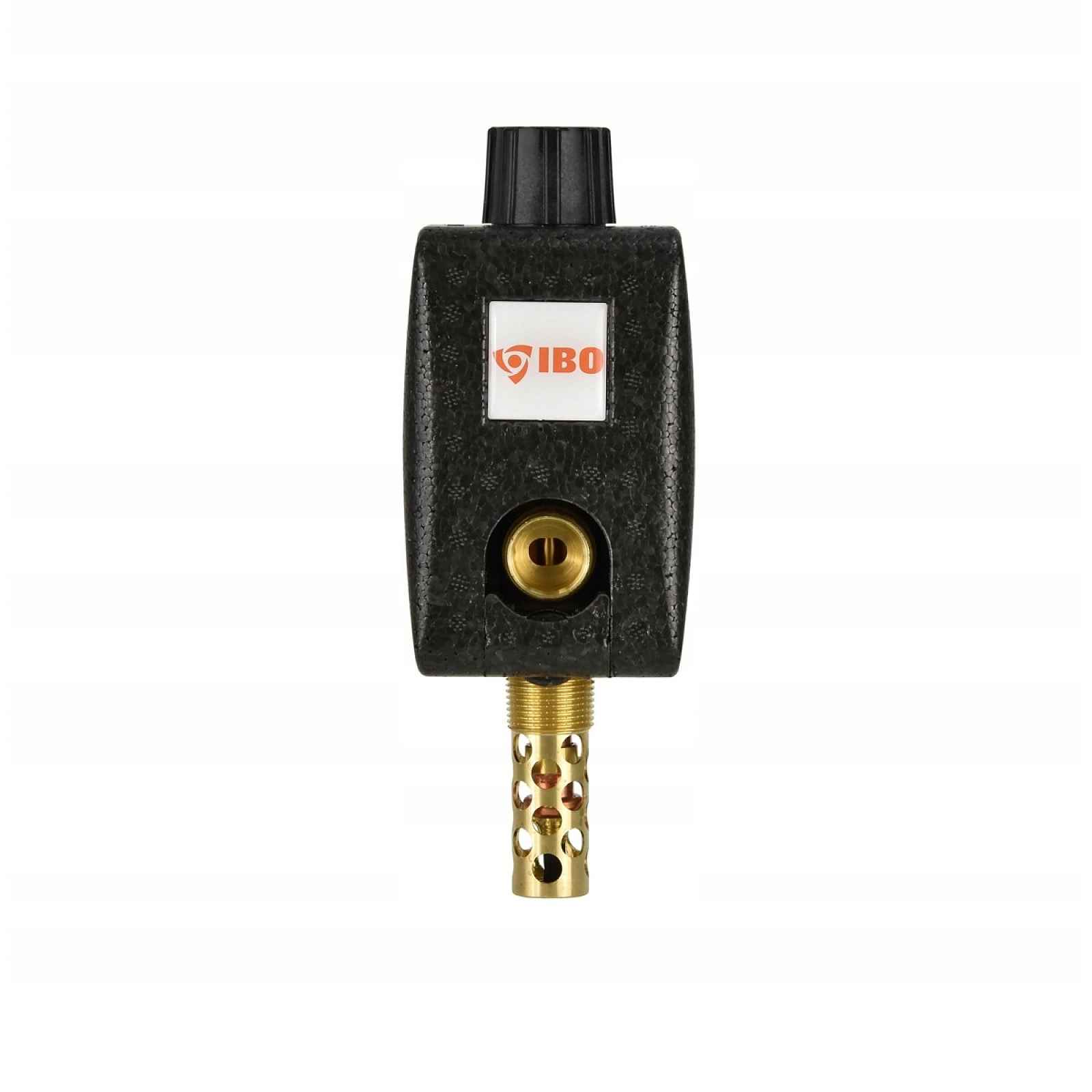

Termostatický dvoufunkční chladicí ventil s izolací 3/4" Ibv 2
Dvoucestný termostatický chladicí ventil IBV 2 je pokročilé bezpečnostní zařízení navržené k ochraně zdrojů tepla (především kotlů na pevná paliva a krbů s vodním pláštěm) před nebezpečným přehřátím v systému ústředního topení. Celý popis ↓
Popis Termostatický dvoufunkční chladicí ventil s izolací 3/4" Ibv 2
- Dvoufunkční termostatický chladicí ventil v izolaci 3/4" IBV 2
- IBO DAMBAT
- Dvoufunkční chladicí ventil v izolaci IBV 2 - 3/4"
- EAN kód: 5903887254885
Spolehlivá tepelná ochrana kotlů ústředního topení
Ventil má robustní mosazné tělo a je dodáván ve speciální tepelné izolaci, která minimalizuje tepelné ztráty a zvyšuje estetiku celého kotle. Pro zajištění maximální úrovně bezpečnosti je zařízení vybaveno dvěma nezávislými termostatickými prvky (dvojitá ochrana).
Princip funkce (Dva kroky současně)
V případě poruchy (např. výpadku proudu a zastavení oběhových čerpadel), kdy teplota v kotli nebezpečně stoupne na kritickou úroveň, ventil automaticky reaguje:
Zobrazit celý popis
Otevře odtok: Vypouštěcí ventil začne vypouštět přehřátou, vroucí vodu z kotle přímo do kanalizace.Doplňuje vypouštění: Současně se otevře přívod studené vody z vodovodní sítě, která ochlazuje výměník kotle.
Když teplota média v systému klesne pod bezpečnou hranici, oba prvky se současně uzavřou a systém se vrátí do standardního provozu.
Důležité bezpečnostní upozornění: Dvoucestný termostatický ventil slouží jako tepelná ochrana a nenahrazuje standardní bezpečnostní (tlakový) ventil, který musí být v instalaci přítomen.
Použití a montážní omezení
Určeno pro instalace s kotli o maximálním výkonu do 500 kW (s dochlazováním do 100 kW) dle přísné normy EN 303-5:2012.Montážní upozornění: Ventil nesmí být instalován s hlavicí směřující dolů.
Specifikace a technické parametry
Velikost připojení: 3/4"Teplota otevření (mezní): 97°C ± 2°CMaximální přípustná teplota: 110°CMaximální tlak na straně kotle: 4 barMaximální tlak na straně síťové vody: 6 barPrůtok Kvs (otevření obou částí): 2,0 m3/hPrůtok Kvs (otevření jedné části): 1,3 m3/hMaximální výkon kotle (otevření obou prvků): 220 kWMaximální výkon kotle (otevření jednoho prvku): 140 kWMateriál těla: Mosaz (v pěnové izolaci)
