Termostat pro solární kolektor Solar senzory Bonus

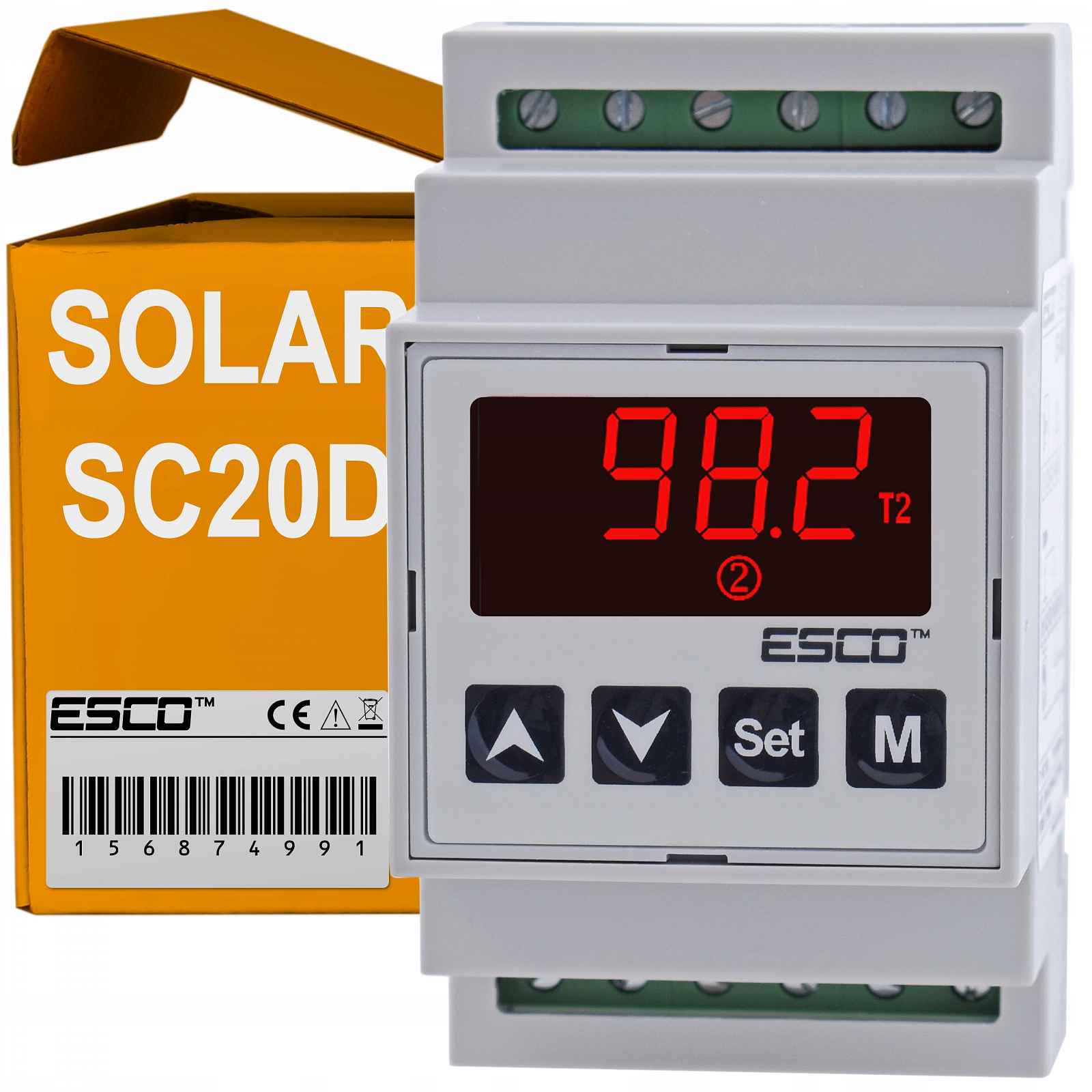

Regulátor teploty na DIN lištu, univerzální (ovládání solárního kolektoru, krbu, oběhových čerpadel, ohřívače + ventilátor), NO: SC20DSC-20D je určen k ovládání topného nebo chladicího systému. V závislosti na konfiguraci může regulátor ovládat jednoduché systémy, jako je bojler nebo oběhové čerpadlo, stejně jako rozsáhlé systémy, jako například solárním kolektorem nebo krbem s vodním pláštěm.3 režimy provozu na výběr:obyčejný (na základě měření z jednoho senzoru)diferenciální (na základě rozdílu indikací ze dvou senzorů)průměrování (na základě průměrných indikací ze dvou senzorů)3 teplotní prahy: ovládací + 2 alarmovéAlarm vysoké a nízké teploty signalizovaný reléovým výstupem a bzučákem2 reléové výstupy: hlavní 20 A a alarmový 8 A2 senzory NTC jsou součástí baleníRegulace se provádí na základě měření z jednoho nebo dvou teplotních senzorů:Při měření z jednoho senzoru regulátor udržuje nastavenou teplotu zapnutím hlavního výstupu v režimu „topení“ nebo „chlazení“ s nastavenou odchylkou (hystereze nastavitelná v rozsahu 0.1...20 °C).Při měření ze dvou senzorů má uživatel možnost zvolit režim provozu regulátoru: výstup se zapíná na základě rozdílu nebo průměru ze dvou teplotních senzorů. V diferenciálním režimu regulátor zapne např. oběhové čerpadlo kolektoru po dosažení nezbytného rozdílu mezi senzorem zásobníku a kolektoru. V režimu průměrování regulátor pracuje jako běžný regulátor teploty s funkcí alarmu, přičemž naměřená hodnota je vypočítána z aritmetického průměru ukazatelů ze dvou teplotních senzorů, např. na dvou koncích potrubí nebo nádrže.SC-20D má možnost nastavení dvou dodatečných alarmových prahů:Alarmu vysoké a nízké teploty po překročení, jehož součástí bude pomocný reléový výstup a vnitřní bzučák. V okamžiku výskytu alarmu může být hlavní výstup zablokován v zapnuté nebo vypnuté poloze (záleží například na systému). při zvýšení teploty V krbu musí být čerpadlo zapnuto, aby ochlazovalo okruh).Univerzální regulátor určený pro regulaci teploty v topných systémech:Ohřívač a alarmOhřívač a ventilátorCirkulační čerpadlo oběhového systému s externím alarmemCirkulační čerpadlo oběhového systému C.W.U. s externím alarmemSolární kolektor s venkovním alarmemSolární kolektor a oběhové čerpadlo kotleKrb s vodním pláštěmKomora, inkubátor se dvěma senzoryPříklady schémat ovládání zařízení pomocí regulátoru SC20D.Systém ovládání topného tělesa a alarmuOvládací systém topení a ventilátoruSystém ovládání cirkulačního čerpadla oběhového systému s externím alarmemSystém ovládání cirkulačního oběhového čerpadla C.W.U. s externím alarmem.Ovládací systémsolárního kolektoru s externím alarmem.Systém ovládání solárního kolektoru a oběhového čerpadla kotle.Řídicí systém krbu s vodním pláštěm.Systém pro přesné ovládání komory, inkubátoru ze dvou senzorů.Příklady schémat ovládání zařízení pomocí regulátoru SC20D.Systém ovládání topného tělesa a alarmuOvládací systém topení a ventilátoruSystém ovládání cirkulačního čerpadla oběhového systému s externím alarmemSystém ovládání cirkulačního oběhového čerpadla C.W.U. s externím alarmem.Ovládací systémsolárního kolektoru s externím alarmem.Systém ovládání solárního kolektoru a oběhového čerpadla kotle.Řídicí systém krbu s vodním pláštěm.Systém pro přesné ovládání komory, inkubátoru ze dvou senzorů.Schéma připojení pro ovládání kolektorového čerpadla a alarmu.T1 – snímač teploty zásobníkuT2 – snímač teploty kolektoruPk – kolektorové čerpadloAlarm – alarmový signalizátor max. 400W 230V~Technické údaje:Vstupy:dva teplotní senzory NTC 5kOhm při 25 °Cdigitální vstupRozsah měření: -50...+150 °CPřesnost měření: +/-0,5 °CRozlišení: 0,1 °C v celém rozsahuDisplej: LED, 4 číslice o výšce 11 mm s grafickými ikonamiMetoda regulace: ON-OFF s hysterezívýstupy:hlavní: relé 20A 4,5 kW, životnost 100 tisíc cyklyalarmové: relé 8A 1,5 kW, životnost 100 tisíc cyklyVlastnosti:3 režimy provozu regulátoru: běžný, diferenciální, průměrováníalarm vysoké a nízké teploty signalizovaný zvukem a reléovým výstupemzvuková signalizace poruchy senzoru a aktivace digitálního vstupuMontáž: na DIN lištu TH-35Napájení:
