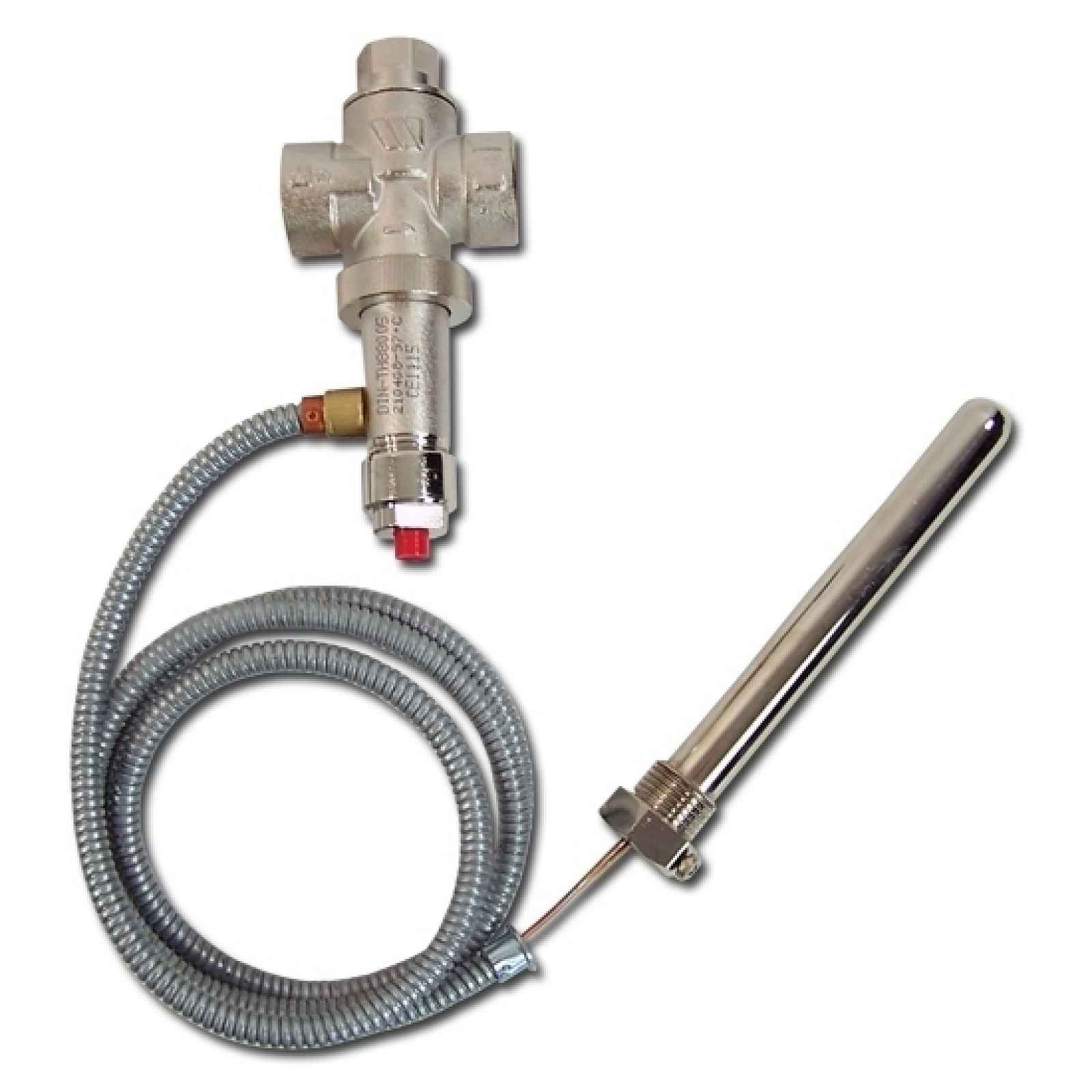

Tepelný Bezpečnostní Ventil Sts20 Watts Sts 20
Chladicí ventil STS 20 je termostatický ventil a chrání všechny druhy kotlů a krbů, kde se používá tuhé palivo (typu uhlí, uhlí, dřevo, koks) před možností varu vody v systému CO. Bez ohledu na to, zda jsou v otevřeném nebo uzavřeném systému. Celý popis ↓
Popis Tepelný Bezpečnostní Ventil Sts20 Watts Sts 20
- Termostatický pojistný ventil, tepelná ochrana kotle model STS 20
- Produkt společnosti WATTS
- Katalogové číslo: 10004842
Popis a použití
Ventil WATTS STS 20, jehož senzor je umístěn v zadní části kotle, jej chrání před přehřátím následujícím způsobem: pokud teplota vody vzroste nad 95 °C, ventil povolí chladicí spirálu vody z vodovodního systému, která odebere nadměrnou tepelnou energii a vypustí ji do odtoku.
Zobrazit celý popis
Pokud je na přívodu vody do chladicí spirály umístěn klapkový zpětný ventil, je nutné chladicí spirálu vybavit pojistným ventilem 6–10 barů, aby se zabránilo možnému zpětnému průtoku vody v důsledku snížení tlaku ve vodovodním systému. Alternativně lze jej také namontovat do sběrné nádoby o objemu nejméně 8 l.
Dvojité zabezpečení
Ventil STS20 je vybaven dvěma teplotními senzory. V případě poruchy jednoho ze senzorů zajišťuje druhý správný chod ventilu.
Technické údaje
Tělo z mosazi
Pružina je vyrobena z z nerezové oceli
Tlačítko ručního spouštění z plastu
| Připojení | vnitřní závit 3/4" |
| Teplota otevření | 97 ± 2 °C |
| Maximální průtok | 6.5 m³/h |
| Maximální čerpací výkon při teplotě | 107 °C |
| Maximální pracovní tlak | 10 bar |
| Délka kapiláry | 1300 mm |
| Pouzdro | délka pouzdra 145 mm (vnější závit 1/2") |
