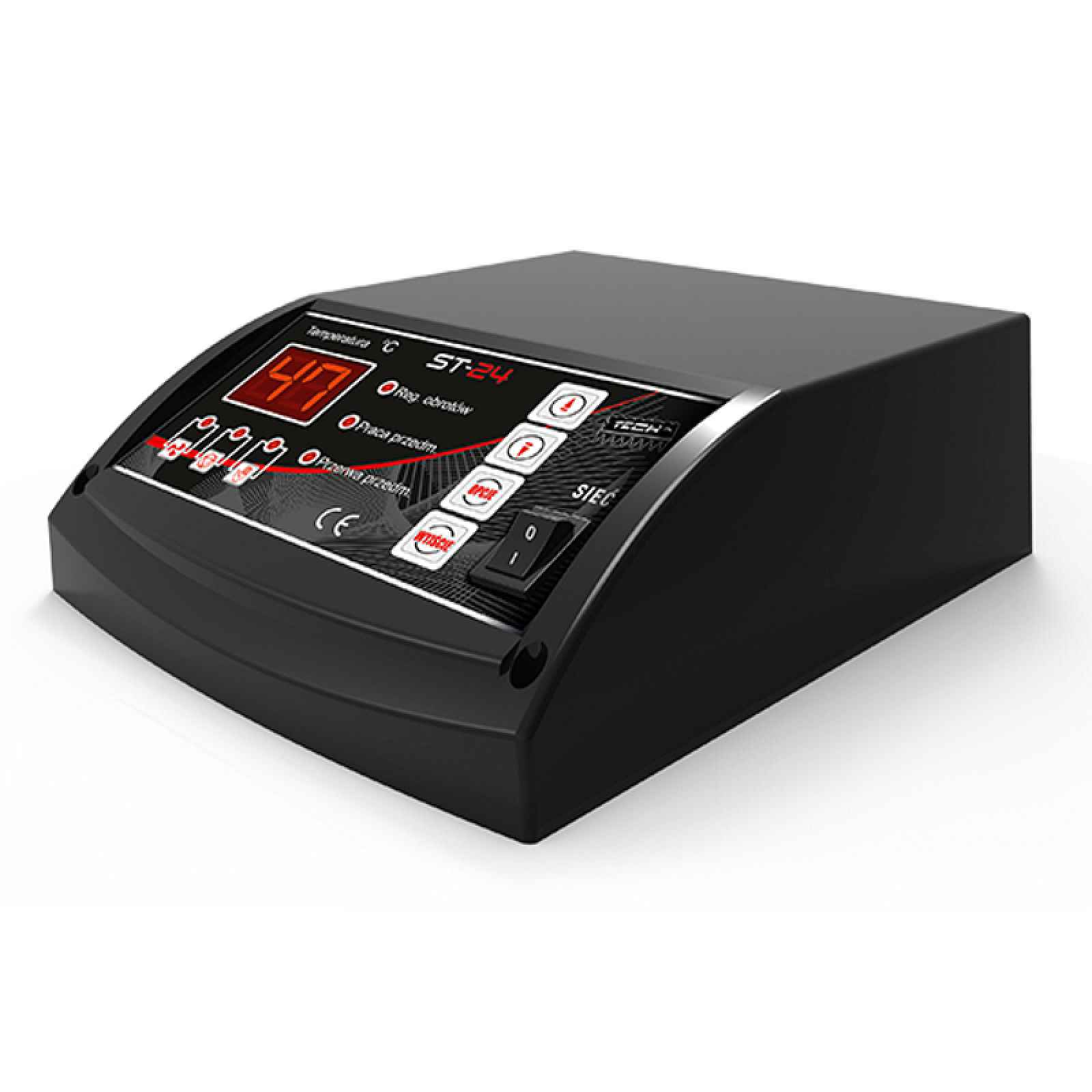

Tech ST-24 Ovladač kotle Pece Ventilátorová čerpadla

Jeho úkolem je udržovat nastavenou teplotu pomocí ventilátoru.Pokud ovladač pracuje v funkci zapalování, zatímco teplota v peci je nižší než 30 °C, je nutné pro zapnutí ovladače (ventilátoru) stisknout tlačítko [vstup] – způsobí to zapnutí kontrolky označené ručním provozem a zapnutí ventilátoru.Tato funkce bude aktivní až do doby, než teplota v peci dosáhne nastavené teploty.Opětovným stisknutím tohoto tlačítka se vypne funkce zapalování (tj. ručního provozu)Po dosažení nastavené teploty přejde ovladač do udržovacího režimu. V tomto režimu spočívá provoz regulátoru v zapnutí proudů s frekvencí závislou na nastavení zákazníka a paliva používaného v kotli.

FUNKCE OVLADAČE

REGULACE OTÁČEK

Funkce regulace otáček řídí rychlost provozu ventilátoru. Rozsah regulace se pohybuje v rozmezí od 1 do 6.

Čím vyšší je rychlostní stupeň, tím rychleji pracuje ventilátor 1. rychlostní stupeň, tím je minimální rychlost ventilátoru a 6. maximální výkon ventilátoru. Rychlost foukání závisí na nastavení funkce regulace otáček. Tato funkce zabraňuje vypršení kotła.Po dosažení nastavené teploty přejde kotel do udržovacího stavu.

FUNKCE FOUKÁNÍ VZDUCHU

Je to doba (sekundy) provozu ventilátoru. Tato možnost slouží k nastavení doby provozu ventilátoru během udržovacího trvání.

FUNKCE PŘERUŠENÍ FOUKÁNÍ

Jedná se o čas (minuty) přestávky mezi jednotlivými proudy vzduchu. Funkce obsažené v těchto dvou menuch slouží k regulaci provozu kotle během jeho udržení v udržovacím cyklu. To zabraňuje jeho vypršení v případě, že teplota kotle přetrvává nad nastavenou teplotou.

FUNKCE NASTAVENÁ TEPLOTA

Požadovaná teplota je požadovaná teplota na kotli. Měníme ji pomocí vhodných šipek, čímž zvyšujeme teplotu nahoru nebo snižujeme směrem dolů, zatímco displej pulzuje. Po 4 sekundách se na displeji zobrazuje teplota na kotli.

OVLÁDÁNÍ ČERPADLA O VÝKONU

Spočívá v zapnutí a vypnutí čerpadla C.O. v závislosti na teplotě v kotli. Zapnutí nastane po dosažení 30 °C. Nad touto teplotou čerpadlo pracuje nepřetržitě. Vypnutí nastává pod 28 °C, což zabraňuje zbytečnému provozu čerpadla.

TOVÁRNÍ NASTAVENÍ

Regulátor je předem nakonfigurován pro provoz. Je však třeba ho přizpůsobit vlastním potřebám. V každém okamžiku je možné se vrátit k továrnímu nastavení.

BEZPEČNOSTNÍ

Ovladač je vybaven řadou bezpečnostních prvků zajišťujících bezpečný provoz. Všechny chyby se zobrazují na LED displeji:

E4 – znamená překročení maximální teploty kotle (stanoveno na 85 °C)

E5 – znamená poškození teplotního senzoru.

V obou případech se vypne foukání a zapne čerpadlo C.O. (v případě, že by nebylo zapnuto). V případě výskytu chyby E4 po snížení teploty na bezpečnou úroveň lze alarm smazat pomocí tlačítka možnosti. Kromě toho je ovladač chráněn mini bimetalovým senzorem (termikem), který odpojí napájení ventilátoru v případě překročení teploty 85 °C, čerpadlo C.O. pracuje nepřetržitě.

Tento typ bezpečnostního omezovače teploty je pojistkou, která způsobuje návrat do výchozí polohy: automatický. Regulátor ST-24 má trubkovou tavnou vložku WT 1,6A, která chrání síť

Vybavení ovladače

• LED displej
• snímač teploty CO
• tepelná ochrana
• pouzdro je vyrobeno z vysoce kvalitních materiálů odolných vůči vysokým a nízkým teplotám, připojovací kabely.

+ NÁVOD K OBSLUZE A PROGRAMOVÁNÍ

Technické údaje

• Napájení V 230 V +/-10% / 50 Hz
• Maximální příkon ovladače W 4
• Okolní teplota °C 5÷50
• Maximální zatížení výstupu čerpadla CO A 0,5
• Zatížení výstupu ventilátoru A 0,6
• Max. zatížení výstupu čerpadla CWU A 0÷85
• Přesnost měření °C 1
• Rozsah nastavení teploty °C 45÷80
• Teplotní odolnost senzoru °C -30÷99
• Pojistková vložka A 2×1,6

Funkce realizované ovladačem

ovládání ventilátoru

ovládání čerpadla CO

Vybavení ovladače

LED displej

• snímač teploty CO
• teplotní ochrana (termik)
• pouzdro určené pro montáž na kotli
