Symetric současné otevření páru dveří Herkules

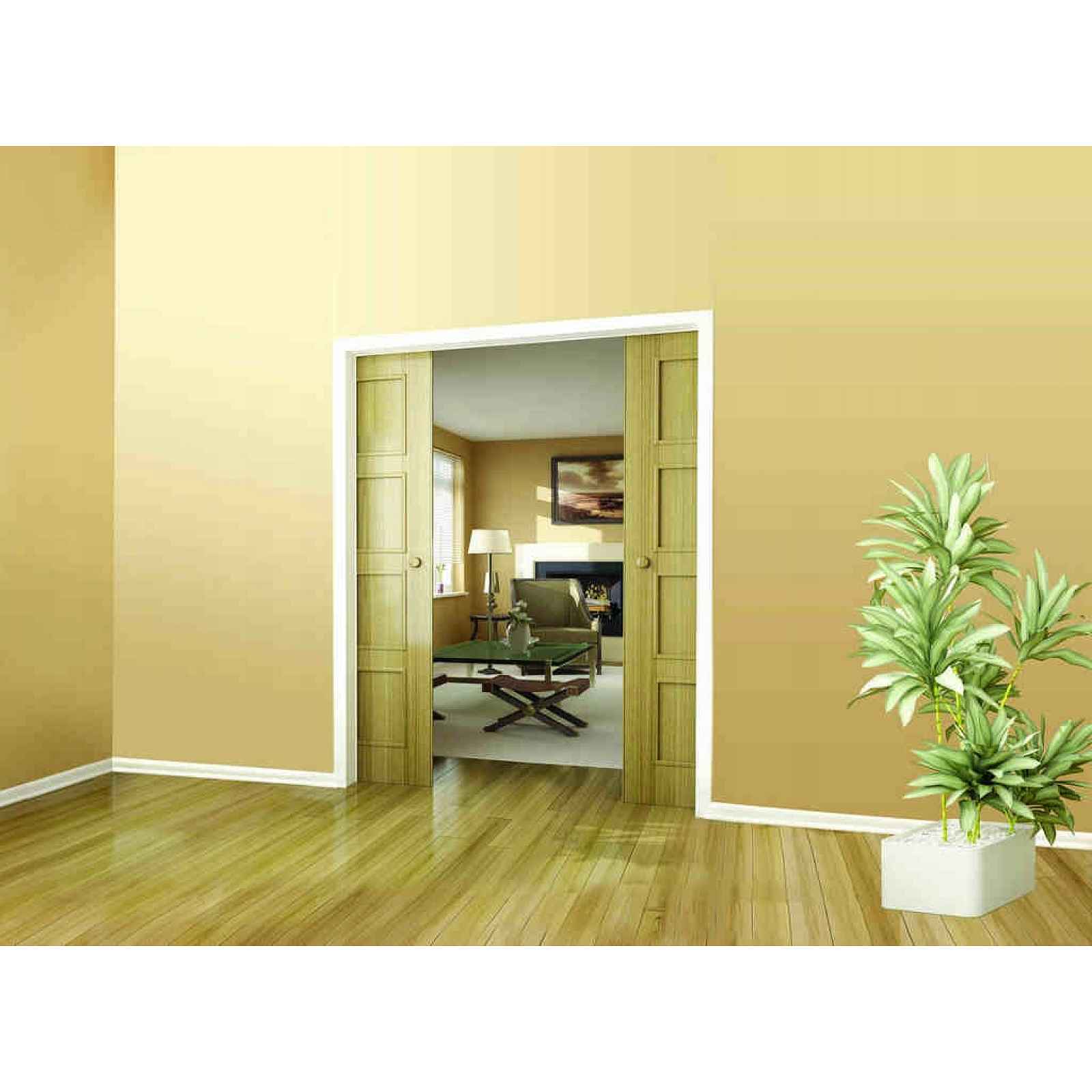

MANTION SYMETRIC 219-070 pro souběžný posuv 2 dveří HERKULESSYMETRIC 219-070 synchronizuje pohyb páru křídel v systémech HERKULES 60 a HERKULES 120. Posunutí jednoho křídla způsobí souběžný opačný pohyb druhého, takže široký průchod lze otevřít a zavřít jedním pohybem.Nejdůležitější vlastnostiaž 2 současně posuvná křídlapro systémy HERKULES 60 a HERKULES 120maximální hmotnost jednoho křídla 60 kg pro mechanismus SYMETRIC8 m ocelového lana součástí balenímožnost spolupráce se SILENT-STOP v vhodně navrženém systémuSpecifikaceVýrobce: MANTIONSystém: SYMETRIC / HERKULESKód: 219-070Počet křídel: 2Max. hmotnost jednoho křídla: 60 kgOcelové lanko: 8 mRozměrování dvoukřídlého systémuV tomto systému se nepoužívá jednoduché pravidlo vedení = 2× šířka jednoho křídla. Vodící lišta by měla mít přibližně 2× součet šířky obou křídel. Pro dvě rovné křídla to znamená přibližně 4× šířku jednoho křídla. Příklad: dvě křídla po 800 mm vyžadují přibližně 3200 mm efektivní délku dráhy, což může znamenat spojení několika vodítek H2.Šířka každého křídla vzhledem k světlu otvoru je třeba navíc zvolit s ohledem na záložky do zárubní a způsob styku křídel uprostřed. Také výšku je třeba stanovit pro konkrétní variantu montáže a ne automaticky přenášet rozměry z jednokřídlého systému.Co je potřeba pro kompletní systém?2 sady kování HERKULES 60 nebo 120 – jedno pro každé křídlovodítko H2 s vhodně vypočítanou délkoukomplet SYMETRIC 219-070montážní prvky vodítka na stěnu nebo stropObsah balení2 válečky mechanismuúchyt lankaupevňovací úhelníkocelové lanko 8 m s svorkoumontážní šrouby
