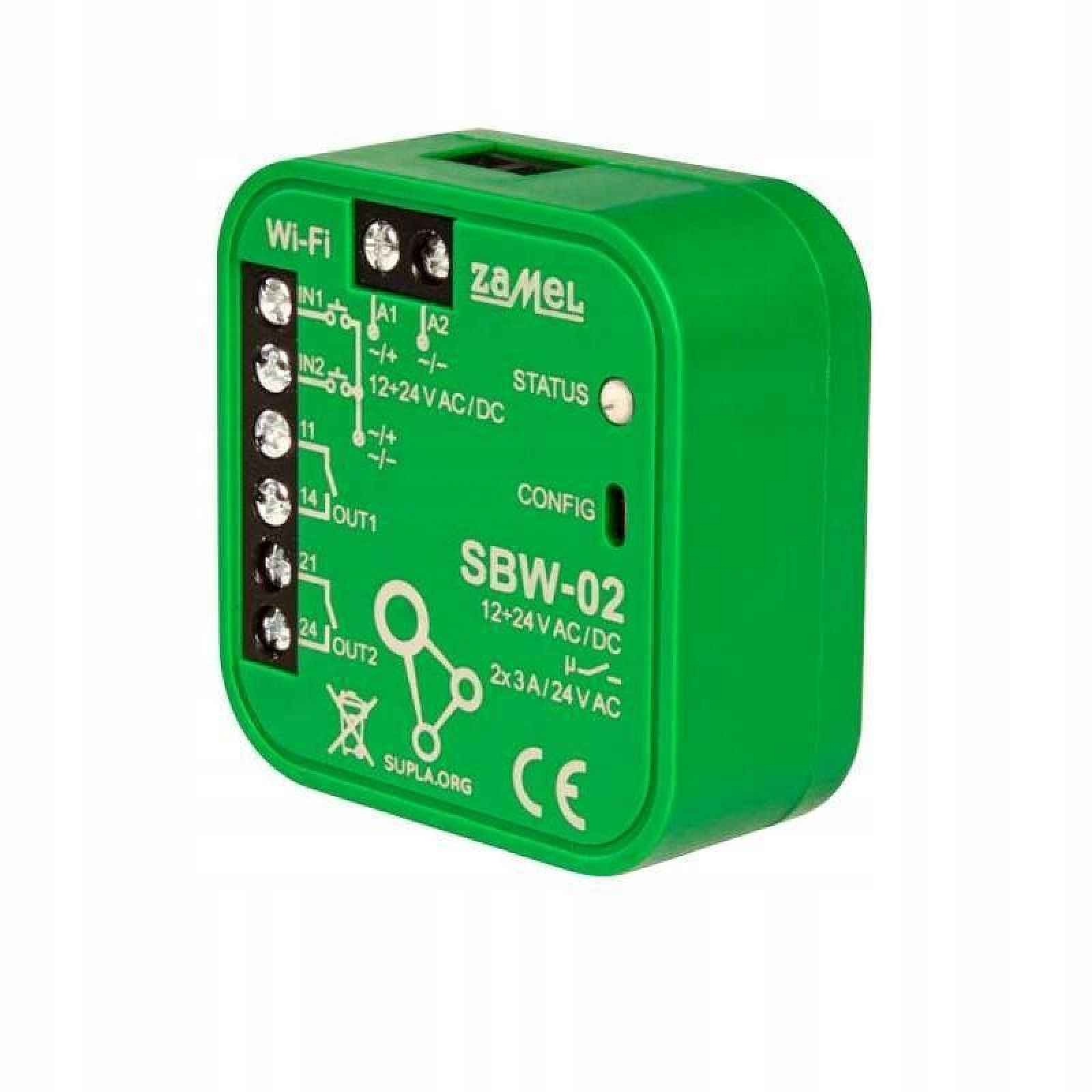

Supla – 2-kanálový Wi-Fi bránový ovladač SBW-02
Supla – 2-kanálový Wi-Fi bránový ovladač SBW-02Ovladač brány umožňuje integraci s jakýmkoli pohonem brány a umožňuje dálkové ovládání brány prostřednictvím mobilní aplikace Supla. Modul SBW-02 je vybaven dvěma nezávislými kanály umožňujícími ovládání brány a brány nebo 2 bran. Celý popis ↓
Popis Supla – 2-kanálový Wi-Fi bránový ovladač SBW-02
Zařízení je přizpůsobeno pro montáž přímo do pohonu. Díky univerzálnímu napájení 12 – 24 V AC/DC jej lze využít v mnoha aplikacích. Připojením signálů z koncových spínačů k vstupům ovladače získáme informaci o otevření a zavření brány / branky.
Vlastnosti
- bezdrátové ovládání pohonu brány a branky využívající technologii wi-fi
- možnost sledování stavu brány pomocí kontroly stavu koncových spínačů
- možnost ovládání ovladače prostřednictvím mobilní aplikace Supla odkudkoli na světě
- napájení ovladače 12-24 V AC/DC
- způsob montáže: do elektrické krabice 60 mm
- napájení 12-24 V AC / DC
- počet relé 2
- zatížitelnost relé 2 x NO 3A / 24 VAC
Zobrazit celý popis
Wi-Fi přenos 2.4 GHz 802.11 b/g/n
- hloubka zařízení 20 mm
- hmotnost 0,04 kg
- počet výstupních kanálů 2
- maximální výstupní proud 3 A / kanál
INSTALACE
Modul SBW-02 je určen pro montáž do krabice. Rozměry pouzdra umožňují montáž do podomítkových (minimálně ¨60) i nástěnných krabic.
Zařízení musí být připojeno k napájení v souladu s platnými normami. Činnosti související s: instalací, připojením a regulací by měli provádět kvalifikovaní elektrikáři, kteří se seznámili s návodem k obsluze a funkcemi tohoto zařízení. Z bezpečnostních důvodů by zařízení nemělo být montováno bez krytu nebo s poškozeným krytem.
Modul SBW-02 je určen pro montáž do vnitřních prostor. Při instalaci venku by mělo být zařízení umístěno do dodatečné hermetické krabice.
K vstupům IN1 a IN2 přijímače SBW-02 lze připojit beznapěťové kontrolní kontakty umožňující detekci otevření/zavření brány.
Po instalaci přijímače je nutné zkontrolovat správnost jeho fungování a sledovat, zda se zapne LED dioda.
Technické údaje
- Jmenovité napájecí napětí 12-24 V AC/DC
- Jmenovitá frekvence AC: Stav/Zapnutý relé: AC: 16 mA/62 mA
- Jmenovitý příkon 0,6 W
- Přenos Wi-Fi 2.4 GHz b/g/n
- Dosah provozu až 200 m v otevřeném prostoru
- Počet vstupů 2
- Spolupráce s monostabilními (tlačítkovými) spínači (standardní spínače světla bez podsvícení)
- Počet výstupních kanálů 2
- Parametry kontaktů relé 2 x NO 3 A / 250 V AC (beznapěťový spínací kontakt)
- Maximální zatížitelnost výstupu 2 x 3 A/ 250 V AC
- Počet připojovacích svorek 8 (vodiče o průřezu až 2,5 mm2)
- Upevnění krytu, instalační krabice Ø60 mm
- Stupeň ochrany krytu IP20
- Rozměry 47,5 x 47,5 x 23 mm
- Hmotnost 40 g
- Teplotní rozsah provozu -20 až +55 °C
- Shoda s normami PN-EN 60669, PN-EN 60950, PN-EN 61000, PN-ETSI EN 300 220-1
