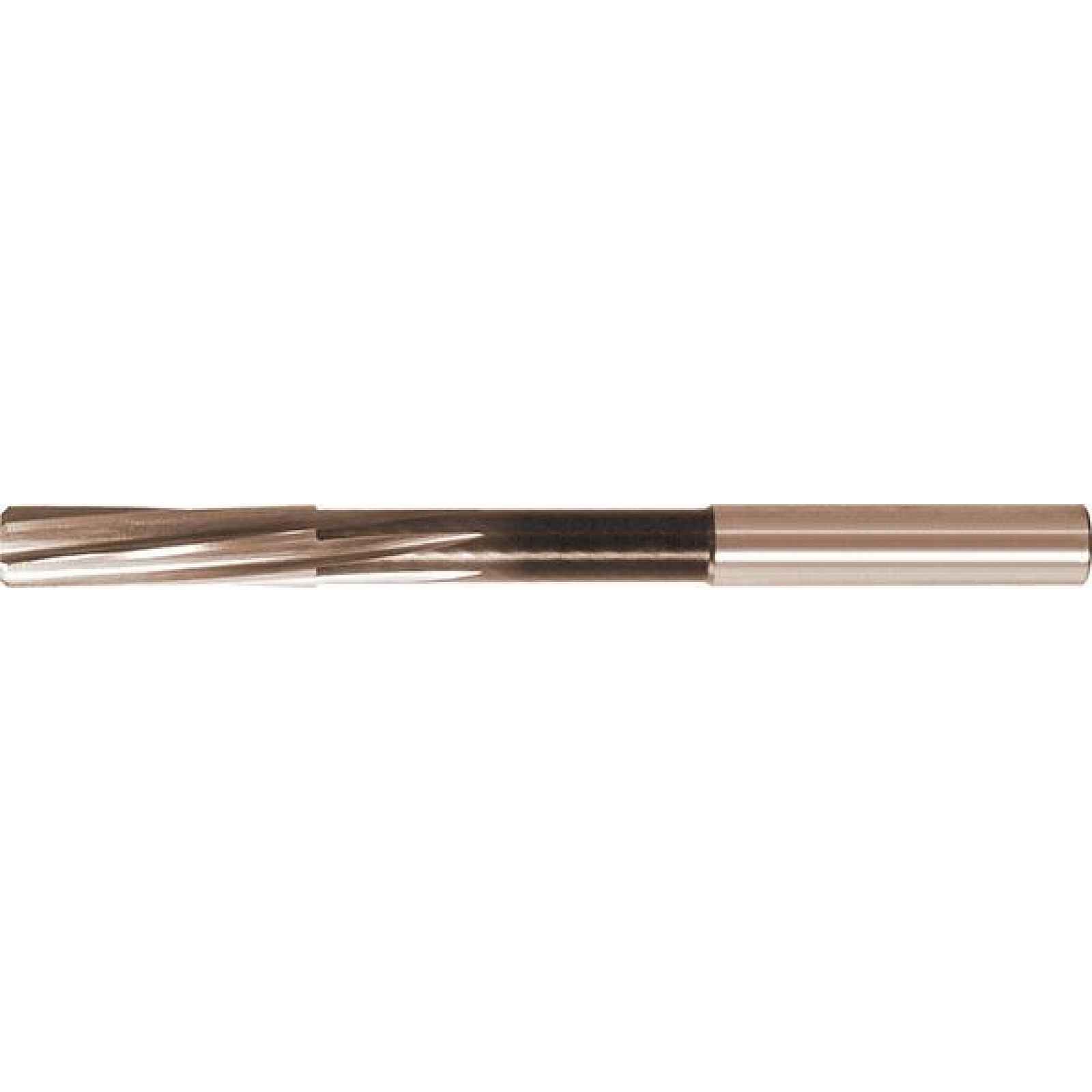

Strojní výstružník NC WN HSSE 10,0 mm FORMATStrojní výstružník NC
Provedení: Centrování do průměru 3,7 mm oboustranné s plným vrcholem 90°, nad touto hodnotou s vnitřním centrováním, s rovnou stopkou pro upínání do normalizovaných hydraulických upínacích pouzder nebo přesných upínacích kleštin. Díky úzké toleranci stopky je dosaženo výrazně vyšší přesnosti upnutí.
Výrobní tolerance pro výstružníky:
– – plné průměry i 1/10-mm rozměru H7,
– – 1/100 rozměru od průměru 1,01 do 5,03 mm 0,000/+0,004 mm, nad průměrem 5,03 mm 0,000/+0,005 mm.
Použití: Pro vystružování průchozích otvorů, díky krátkému náběhu (od 3,8 mm) se podmíněně hodí i pro vystružování neprůchozích otvorů.Technické údaje
Ø nominální: 10 mmDélka řezné části: 38 mmCelková délka: 133 mmØ stopky h6: 10 mmZnačka: FORMATOcel < 700 N/mm2: 14Ocel < 1000 N/mm2: 12Ocel < 1400 N/mm2: 8Nerez ferit./martenz.: 6Nerez austenit.: 5Nerez duplex: 4Litina GG/GTS: 10Litina GGG: 8Titan > 850 N/mm2: 4Hliník < 8% křemíku: 20Hliník > 8% křemíku: 18Povlak: nepovlakovanéWGNr.: W144Logistické údaje
Hmotnost: 0.075 kgDélka: 135.0 mmŠířka: 21.0 mmVýška: 21.0 mmObjem: 0.06 dm3Číslo artiklu dodavatele: 8215451000Rozsah dodávky: 1 kus
Č. číslo: 72H_DRS_A6-4317784356121
EAN: 4317784356121
