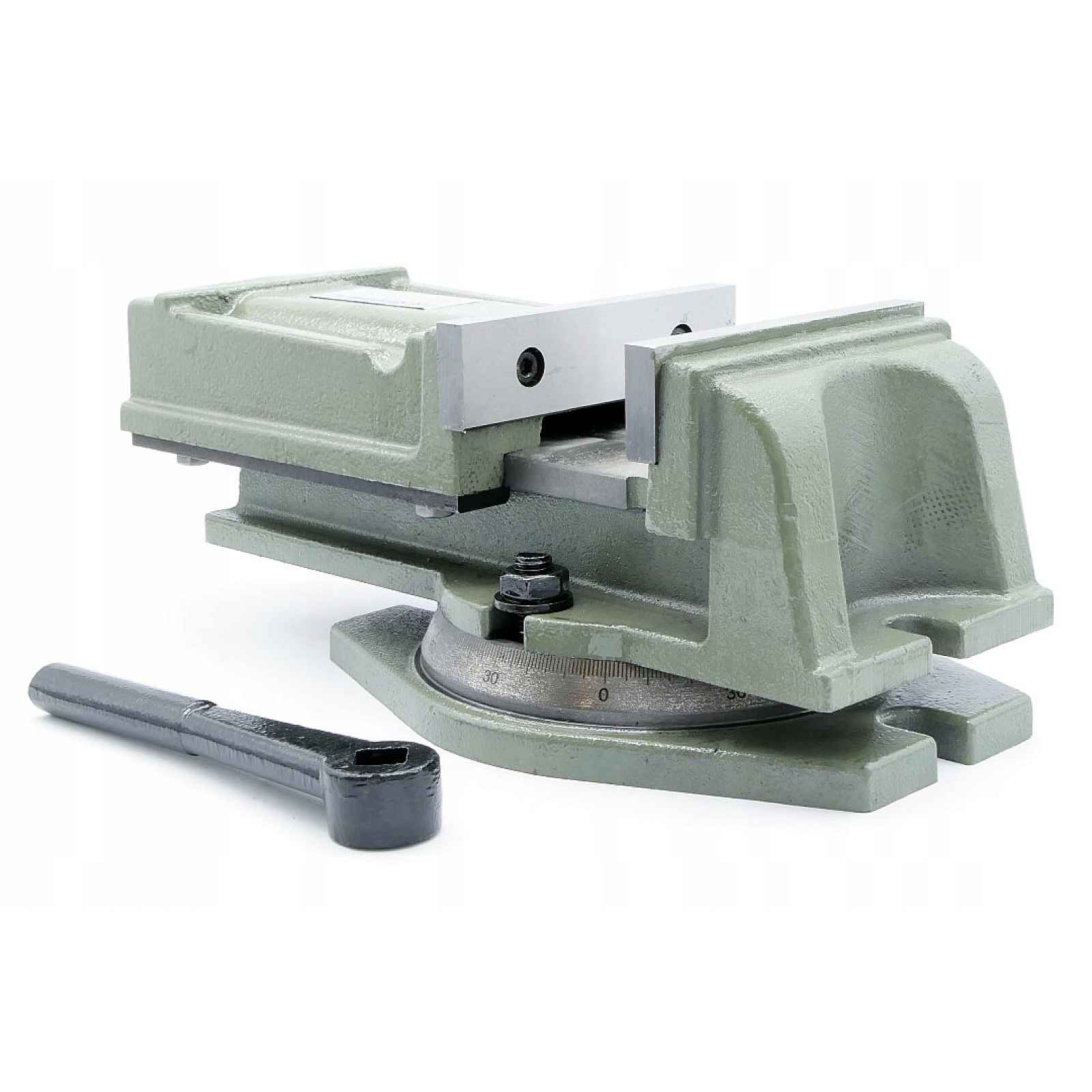

Strojní svěrák 125 mm otočný litinový pro frézku Fq 125/100 Darnet
Svěrák je vybaven otočnou pákou s stupnicí 360° po 1°.Korpus včetně pohyblivé čelisti je vyroben z vysoce kvalitní litiny.Tažný šroub je chráněn shora před nečistotami a třískami.Možnost demontáže otočné základny.Podélná drážka pod kameny je vyrobena v otočném otvoru a v těle svěráku.K upevnění… Celý popis ↓
Popis Strojní svěrák 125 mm otočný litinový pro frézku Fq 125/100 Darnet
Otočný strojní svěrák 125 mm pro frézku - FQ 125/100Výrobce: DarmetKorpus: litinovýŠířka čelisti: 125 mmTyp svěráku: otočný| pevnýModel: FQKód produktu: DM_IM_FQ_125_100▶ Vlastnosti a použití:
svěráku na obráběcím stole lze použít univerzální sadu upevňovacích prvků.Používá se při jednoduchých pracích na bruskách, frézkách, vrtačkách.Při výměně čelisťových vložek je třeba provést mechanické opracování jejich pracovních ploch spojených se svěrákem, aby bylo možné získat parametry přesnosti…
Zobrazit celý popis
uvedené v technické dokumentaci.Pro upevnění obrobku nad tělem svěráku použijte paralelní podložky podobné délce šířky čelistních vložek.Přesné určení polohy svěráku na stole s T-drážkami se provádí pomocí broušených drážek.▶ Technické údaje:S 125 mmmax. 100 mmh (výška čelistí) 32 mmH1 92 mmH 125 mmA 165 mmLmin 295 mmL1 285 mmD (šířka drážky pod kameny) 14 mmŠířka upevňovacích kamenů 14 mmHmotnost 16,0 kg▶ Součástí balení je:
svěrák – 1 ksklika – 1 ksupevňující kameny černěné se šrouby – 2 ksUpevňovací šroub s podložkou a maticí – 4 ks
