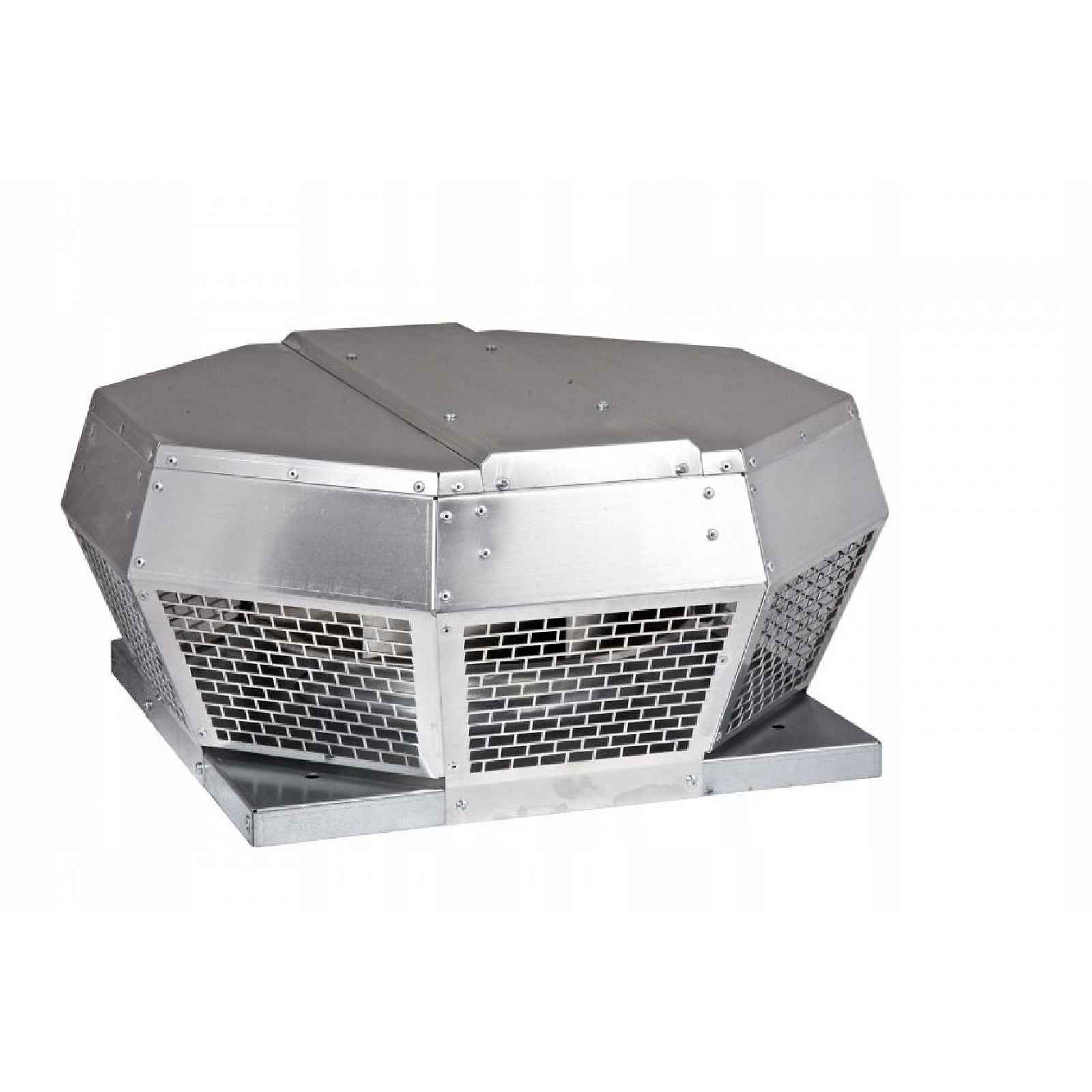

Střešní ventilátor Harmann Vivo 4-280/1300S 280 mm
DESIGNStřešní radiální ventilátor s horizontálním výhozem a motorem umístěným v proudu proudícího vzduchu. Kryt (boční i horní) je vyroben z vysoce kvalitní nekorodující hliníkové slitiny odolné vůči povětrnostním vlivům (AlMg3) a skládá se z nízkoprofilového krytu ve tvaru osmiúhelníku se síťkou. Celý popis ↓
Popis Střešní ventilátor Harmann Vivo 4-280/1300S 280 mm
Střešní ventilátor Harmann VIVOModel : VIVO 4-280/1300S
Technické údaje
| Průměr | 286 mm |
| Maximální průtok vzduchu | 1270 m3/h |
| Maximální tlak | 200 Pa |
| Výkon | 86 W |
| Hodnota akustického tlaku | 42 dB |
| Hmotnost | 7,9 kg |
Teplota média 70 °C
Celek byl umístěn na čtvercové montážní desce vyrobené z galvanizovaného ocelového plechu. Konstrukce ventilátoru umožňuje montáž na střešní základnu nebo na zděný podstavec o čtvercovém průřezu. Kolem profilovaného vstupu do rotoru jsou umístěny závitové trubky umožňující montáž střešních doplňků, jako jsou: trubky, zpětné klapky nebo protidrahové spoje.Montážní šrouby jsou součástí balení ventilátoru.Pohon a ovládání
Zobrazit celý popis
Pohon tvoří jednofázové (230 V, 50 Hz) asynchronní elektrické motory s rotujícím krytem. Motory mají zabudovanou tepelnou ochranu v podobě snímače teploty vinutí s automatickým resetem.
Motory jsou přizpůsobeny pro napěťovou regulaci otáček v rozsahu 80-230 V (jednofázové modely). Stupeň ochrany zařízení je IPX4. Stupeň ochrany motoru IP33.Použití
Obecná odtahová ventilace obytných, kancelářských, průmyslových a veřejných objektů. Vzhledem k kompaktním rozměrům skříně nacházejí zvláštní použití pro objekty s malým množstvím volného střešního prostoru.
Charakteristika práceTechnické údajeMontážní rozměry
