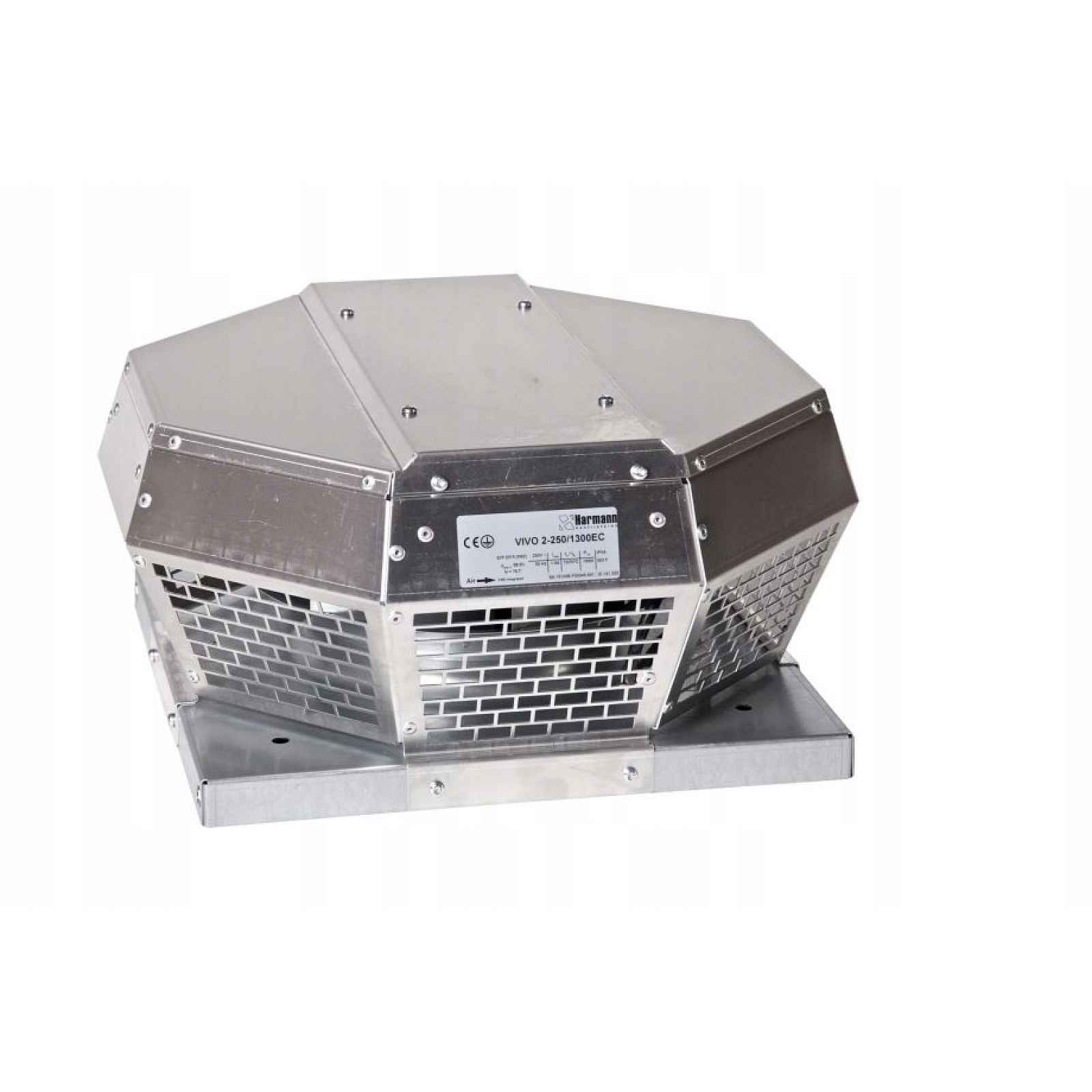

Střešní ventilátor Harmann Vivo 355/3100EC 355 mm
Střešní ventilátor Harmann VIVO ECModel: VIVO 355/3100ECTechnické údaje:Průměr: 355 mmMaximální průtok vzduchu: 3100 m3/hMaximální tlak: 430PaVýkon: 165 WHmotnost: 14,8 kgTeplota média 60 °CKONSTRUKCEStřešní radiální ventilátor s horizontálním výhozem a motorem umístěným v proudu proudícího… Celý popis ↓
Popis Střešní ventilátor Harmann Vivo 355/3100EC 355 mm
vzduchu.Boční a horní kryt je vyroben z vysoce kvalitní slitiny nekorodujícího hliníku odolného vůči povětrnostním vlivům (AlMg3). Skládá se z nízkoprofilového krytu ve tvaru osmiúhelníku a je zakončen síťkou.
Zobrazit celý popis
Celek byl umístěn na čtvercové montážní desce vyrobené z galvanizovaného ocelového plechu.Montáž na střešní základnu nebo na zděný podstavec o čtvercovém průřezu.Kolem profilovaného vstupu do rotoru jsou umístěny závitové trubky umožňující montáž střešních doplňků, jako jsou: trubky, zpětné klapky nebo protidrahové spoje.Součástí balení jsou šrouby sloužící k montáži se střešní základnou.ROTORVentilátor je vybaven rotorem typu B s lopatkami nakloněnými dozadu a je vyroben z plastu (dynamicky vyvážený, dvojitý stupeň vyvážení ve třídě G 6.3).POHON A OVLÁDÁNÍ
Elektronicky komutovaný elektromotor (EC) s vestavěným regulátorem a tepelnou ochranou.
Motor byl integrován do rotoru.
Napájení 230 V ~1, 50 Hz (modely 190-450) nebo 400 ~ V 50 Hz (modely 500-630).
Motory jsou přizpůsobeny pro plynulou regulaci otáček v širokém rozsahu provozu ventilátoru.
Úloha otáčení se provádí připojením potenciometru nebo jiného externího ovladače využívajícího analogový signál 0-10 V.
Stupeň ochrany zařízení IPX4. Stupeň ochrany motoru IP54 (IP33 pro modely 250, 280). Třída izolace F (B v případě modelu 355).
POUŽITÍObecná odtahová ventilace obytných, kancelářských, průmyslových a veřejných objektů. Vzhledem k kompaktním rozměrům skříně nacházejí zvláštní použití pro objekty s malým množstvím volného střešního prostoru.
