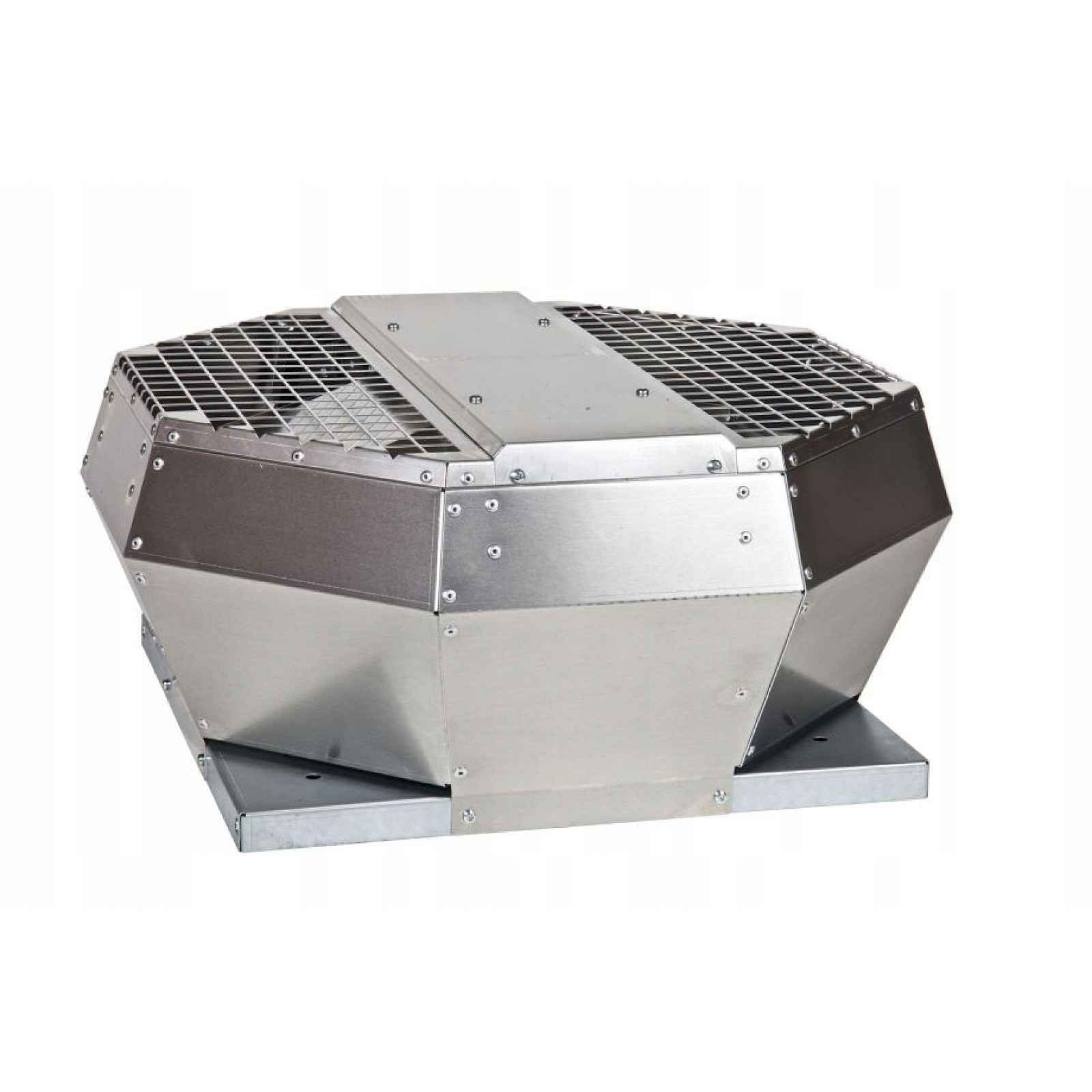

Střešní ventilátor Harmann Viver 4-280/1100S 280 mm
DesignStřešní radiální ventilátor s vertikálním výhozem a motorem umístěným v proudu proudícího vzduchu. Kryt (boční i horní) je vyroben z vysoce kvalitní nekorodující hliníkové slitiny odolné vůči povětrnostním vlivům (AlMg3) a skládá se z nízkoprofilového krytu ve tvaru osmiúhelníku se síťkou. Celý popis ↓
Popis Střešní ventilátor Harmann Viver 4-280/1100S 280 mm
Střešní ventilátor Harmann VIVERModel : VIVER 4-280/1100S
Technické údaje
| Průměr | 286 mm |
| Maximální průtok vzduchu | 1100 m3/h |
| Maximální tlak | 220 Pa |
| Výkon | 82 W |
| Hodnota akustického tlaku | 38 dB |
| Hmotnost | 8,2 kg |
Teplota média 70 °C
Celek byl umístěn na čtvercové montážní desce vyrobené z galvanizovaného ocelového plechu. Konstrukce ventilátoru umožňuje montáž na střešní základnu nebo na zděný podstavec o čtvercovém průřezu. Kolem profilovaného vstupu do rotoru jsou umístěny závitové trubky umožňující montáž střešních doplňků, jako jsou: trubky, zpětné klapky nebo protidrahové spoje.Součástí balení jsou šrouby sloužící k montáži se střešní základnou.Pohon a ovládání
Zobrazit celý popis
Pohon tvoří jednofázové (230 V, 50 Hz) asynchronní elektrické motory s rotujícím krytem. Motory mají zabudovanou tepelnou ochranu v podobě snímače teploty vinutí s automatickým resetem.
Motory jsou přizpůsobeny pro napěťovou regulaci otáček v rozsahu 80-230 V (jednofázové modely). Stupeň ochrany zařízení je IPX4. Stupeň ochrany motoru pro modely 220-315 IP33. Třída izolace F.Použití
Obecná odtahová ventilace obytných, kancelářských, průmyslových a veřejných objektů. Vzhledem k vertikálnímu vypouštění vzduchu nacházejí zvláštní použití pro objekty umístěné v husté zástavbě, kde jsou důležité parametry hluku vyzařovaného venku, stejně jako v budovách s malým množstvím volného střešního prostoru.
Charakteristika práceTechnické údajeMontážní rozměry
