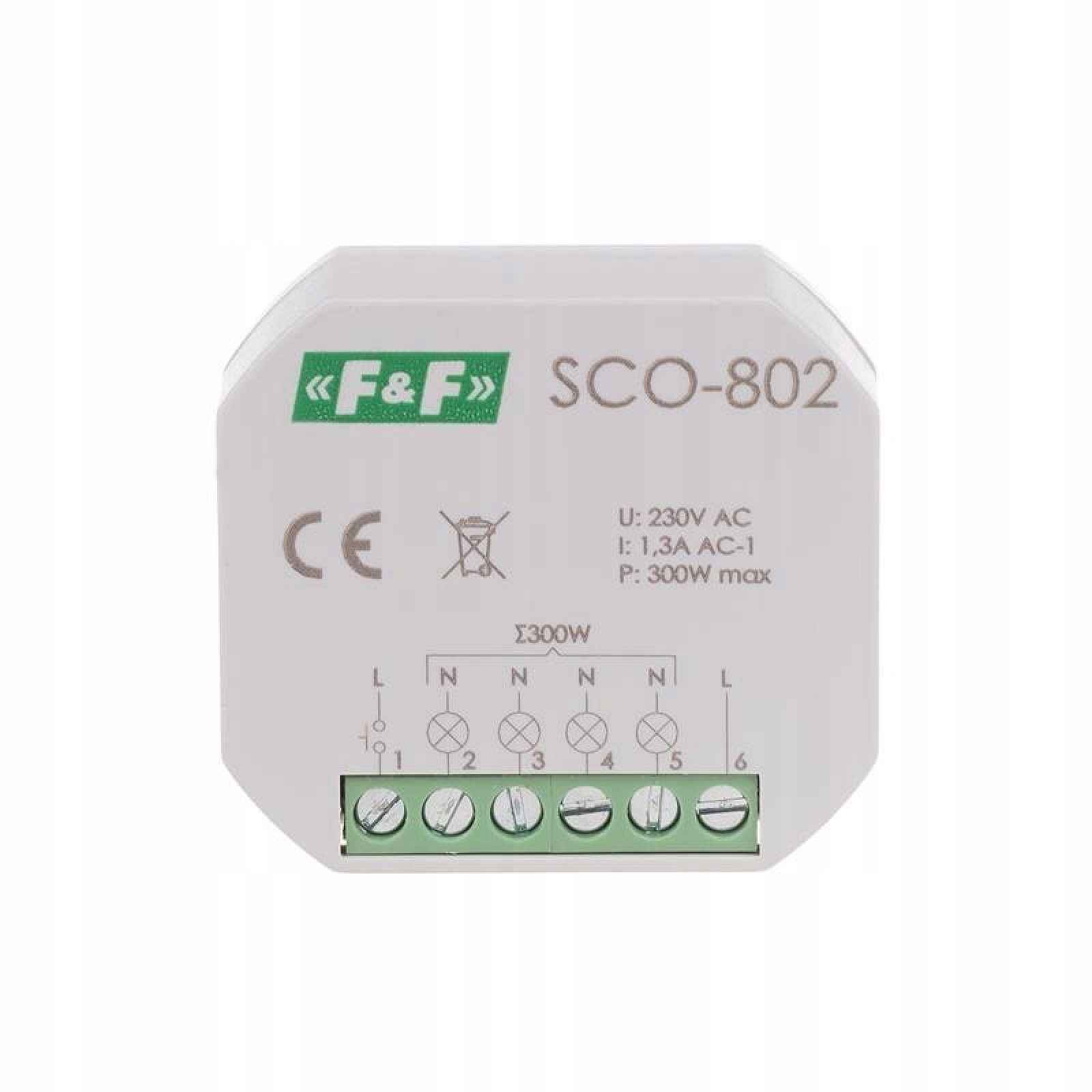

Stmívač osvětlení SCO-802 Led 230V F&f

Stmívač osvětlení SCO-802 LED 230VUrčení: Stmívač LED osvětlení s pamětí nastavení intenzity osvětlení a funkcí Softstart Univerzální stmívač osvětlení SCO-802-LED je určen pro regulaci jasu stmívatelných zdrojů osvětlení1, zejména LED osvětlení, s výkonem až 150 W2. Další vlastnosti: montáž do standardní instalační krabice o průměru ø60 mm; možnost připojení k jakékoli instalaci (jak 3-vodičové, tak 2-vodičové, bez dostupného neutrálního kabelu v instalační krabici); použití libovolného momentálního tlačítka (také podsvíceného pro zapnutí, vypnutí a regulaci jasu), paměť nastavené úrovně jasu (i po výpadku a návratu napájení); plynulé zesvětlení a zhasínání světla; možnost naprogramování minimální úrovně jasu (eliminace blikání LED lamp při nízkých úrovních jasu); vestavěná tepelná ochrana zabraňující přetížení stmívače 1 Podmínkou správného fungování stmívače je připojení stmívatelných světelných zdrojů. Ujistěte se, zda je na obalu nebo v návodu k zdroji světla uvedena jasná informace o možnosti regulace jasu. Často je prezentována ve formě jednoho ze dvou symbolů. Vzhledem k velké rozmanitosti konstrukce stmívatelných LED lamp se může ve vzácných případech stát, že vybraná lampa nebude správně spolupracovat se stmívačem SCO-802 LED. Mezi typické příznaky takových případů patří nízký rozsah regulace a blikání světla. Proto se doporučuje provést zkoušku před namontováním stmívače. 2 Orientační hodnota. Mezní hodnota výkonu závisí na konstrukci a kvalitě připojených světelných zdrojů a ve skutečnosti může být výrazně nižší než uvedená hodnota. 3 Pokud je nastavena nízká úroveň jasu, může v okamžiku zapnutí dojít k efektu silnějšího zesvětlení světla, které se poté sníží na nastavené hodnoty. Cílem je zajistit správné spuštění LED lamp. Světlo se zapne plynule v průběhu přibližně jednoho okamžiku. 0,5÷1 sekundy. 4 Doba přechodu od vypnutí k plné úrovni jasu při dlouhém stisknutí tlačítka v stmívači SCO-802 je přibližně 10 sekund. Skutečná charakteristika Zesvětlení/ztmavení bude záviset na konstrukci světelných zdrojů. Může se stát, že tento proces nebude plynulý, např. v počátečním rozsahu regulace následovat budou velké změny úrovně jasu a v konečném důsledku velmi malé. Akce: Zapnutí a vypnutí osvětlení nastane po krátkém stisknutí momentálního tlačítka připojeného k ovládacímu vstupu stmívače3. Dlouhým stisknutím tlačítka dochází k plynulému zesvětlení nebo ztmavení světla. Další dlouhé stisknutí tlačítka změní směr provozu: zesvětlení → stmívání nebo ztmavení → zesvětlení. Po dosažení minimální nebo maximální hodnoty již další držení stisknutého tlačítka nemění úroveň jasu. Pokud je stmívač nastaven na maximální hodnotu, další dlouhé stisknutí způsobí snížení úrovně jasu. Pokud je stmívač nastaven na minimální hodnotu, dalším dlouhým stisknutím tlačítka se zvýší jas. Úroveň jasu nastavená dlouhým stisknutím tlačítka je zachována v paměti neprůchozího stmívače. Zapnutí světla krátkým stisknutím tlačítka obnoví předem nastavenou úroveň jasu. Technické údaje: Použití: stmívatelné LED osvětlení Montáž: podomítková krabice Ø60 Maximální příkon připojených lamp: 150 W Napájecí napětí 230 V AC, 50 Hz Maximální zatěžovací proud AC-1 1,3 A Výkonný prvek triak Paměť stavu ANO Paměť stavu po výpadku napájení ANO Maximální výkon připojených lamp je 150 W Použití LED osvětlení Připojení šroubové svorky 1,5 mm² Utahovací moment 0,3 Nm Příkon 0,25 W Pracovní teplota -25 ÷ 50 °C Rozměry Ø54 (48×43 mm), výška: 20 mm Montáž do podomítkové krabice Ø60 Stupeň krytí IP20
