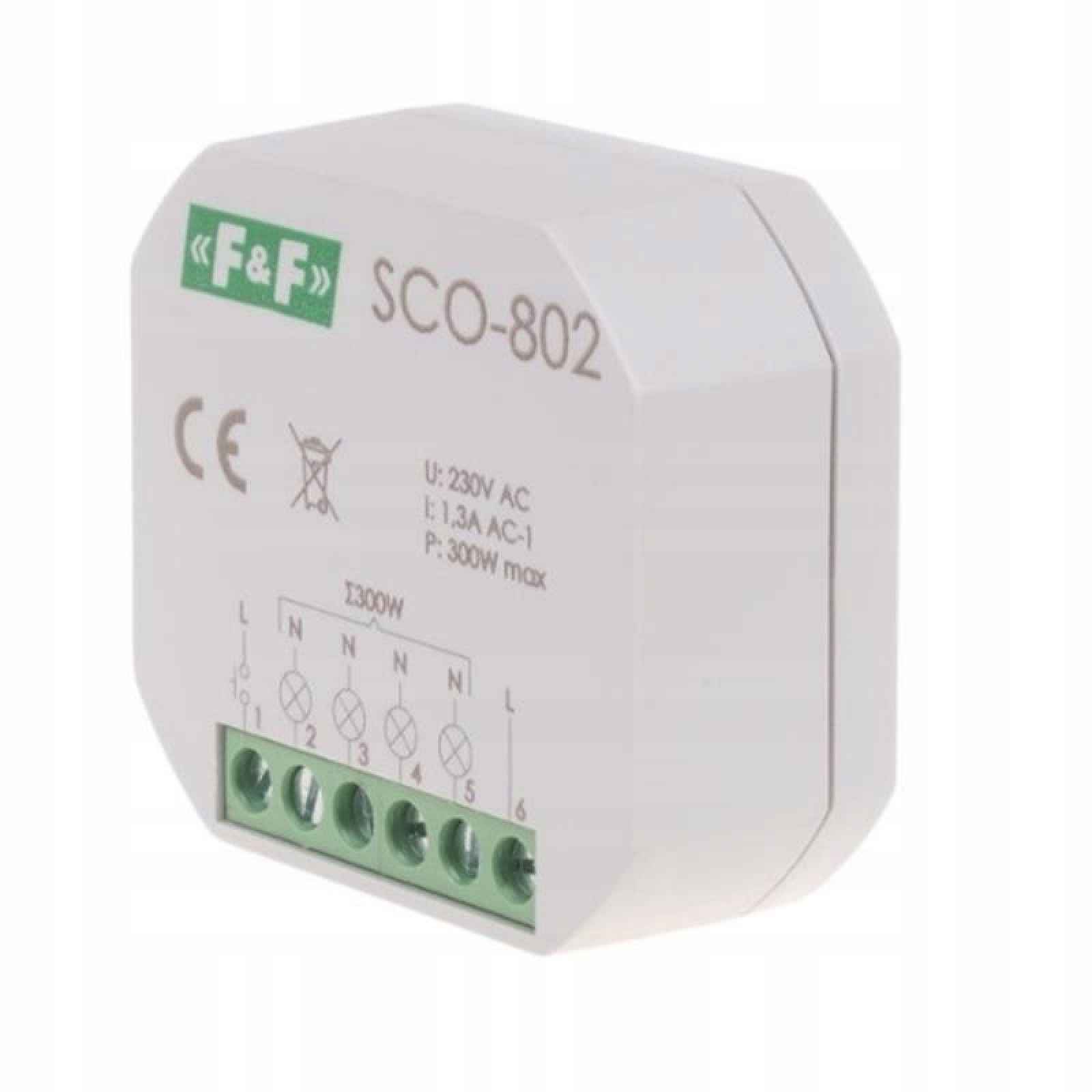

Stmívač osvětlení SCO-802350W. Pro podomítkovou krabici Ø60.
Určení:
Stmívač osvětlení slouží k zapínání a vypínání žárovkového a halogenového osvětlení s možností regulace intenzity tohoto osvětlení pomocí libovolného momentového (zvonkového) spínače. SCO-802 může spolupracovat s podsvícenými tlačítky. SCO lze použít pro halogenové žárovky, které jsou také napájeny transformátorovým nebo elektronickým napájecím zdrojem a jsou přizpůsobeny pro spolupráci se stmívači.
S některými elektronickými napájecími zdroji mohou stmívače chybně pracovat (např. blikání osvětlení). K některým typům je třeba připojit halogenové žárovky s celkovým výkonem minimálně 50 % nominálního výkonu napájecího zdroje.
Před finální montáží se doporučuje provést testy.
Akce:
Zapnutí osvětlení nastává po impulsu proudu způsobeném stisknutím momentálního (zvonkového) spínače připojeného k relé. Vypnutí osvětlení nastane po dalším impulsu. Podržení tlačítka >1sec umožňuje nastavení požadované intenzity osvětlení (plynulá pulzace osvětlení v smyčce SVĚTLEJŠÍ→TMAVŠÍ→SVĚTLEJŠÍ).
Po každém zapnutí se osvětlení vrátí k předem nastavenému jasu.
Osvětlení lze ovládat pomocí mnoha tlačítek spojených paralelně rozmístěných v různých bodech místnosti.
Technické údaje:
napájení 230 V AC
proud zatížení
maximální výkon připojených žárovek 350 W
Ovládací napěťový impuls
příkon 0,1 W
pracovní teplota -25÷50°C
přípojka 3×DY 1mm², l=10cm
rozměry Ø55, h=13 mm
montáž do podomítkové krabice Ø60
nadproudová ochrana, tavná vložka WTA 5×20 2A
