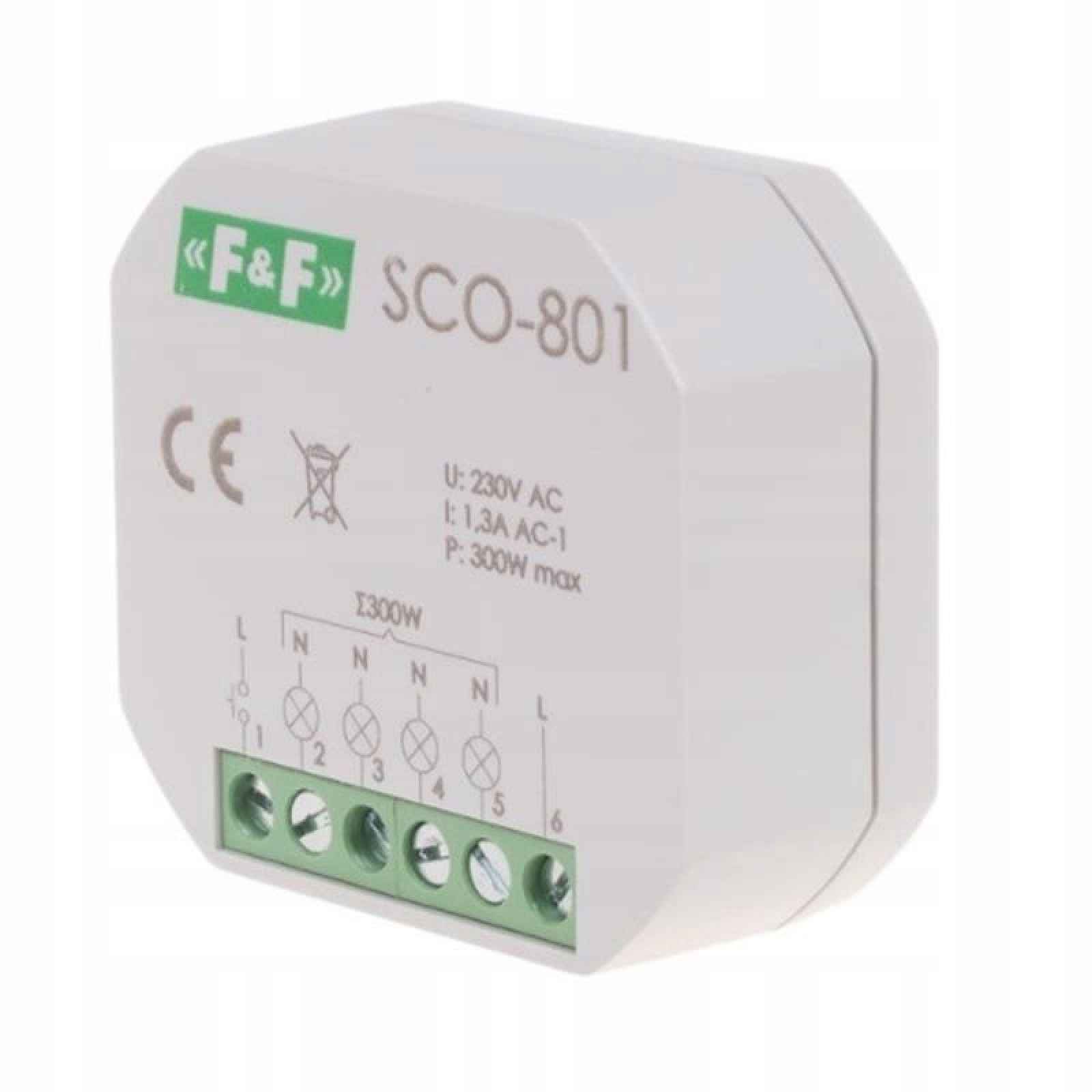

Stmívač osvětlení SCO-801
Stmívač osvětlení slouží k zapínání a vypínání žárovkového a halogenového osvětlení s možností regulace intenzity tohoto osvětlení pomocí libovolného momentového (zvonkového) spínače. SCO-801 může spolupracovat s podsvícenými tlačítky. SCO lze použít pro halogenové žárovky, které jsou také napájeny transformátorovým nebo elektronickým napájecím zdrojem a jsou přizpůsobeny pro spolupráci se stmívači. Celý popis ↓
Popis Stmívač osvětlení SCO-801
Stmívač osvětlení SCO-801350W. Pro podomítkovou krabici Ø60.
Určení
S některými elektronickými napájecími zdroji mohou stmívače chybně pracovat (např. blikání osvětlení). K některým typům je třeba připojit halogenové žárovky s celkovým výkonem minimálně 50 % nominálního výkonu napájecího zdroje.
Před finální montáží se doporučuje provést testy.
Akce
Zapnutí osvětlení nastává po impulsu proudu způsobeném stisknutím momentálního (zvonkového) spínače připojeného k relé. Vypnutí osvětlení nastane po dalším impulsu. Podržení tlačítka >1sec umožňuje nastavení požadované intenzity osvětlení (plynulá pulzace osvětlení v smyčce SVĚTLEJŠÍ→TMAVŠÍ→SVĚTLEJŠÍ).
Zobrazit celý popis
Po každém zapnutí se osvětlení vrátí na maximální jas.
Osvětlení lze ovládat pomocí mnoha tlačítek spojených paralelně rozmístěných v různých bodech místnosti.
„SOFT START“ – podržení tlačítka >1sec. Při zapnutí osvětlení dochází k jeho plynulému rozsvícení od „nuly“ (TMAVŠÍ→JASNĚJŠÍ).
Technické údaje
- napájení 230 V AC
- proud zatížení
- maximální výkon připojených žárovek 350 W
Ovládací napěťový impuls
- příkon 0,1 W
- pracovní teplota -25÷50°C
- přípojka 3×DY 1mm², l=10cm
- rozměry Ø55, h=13 mm
- montáž do podomítkové krabice Ø60
- nadproudová ochrana, tavná vložka WTA 5×20 2A
