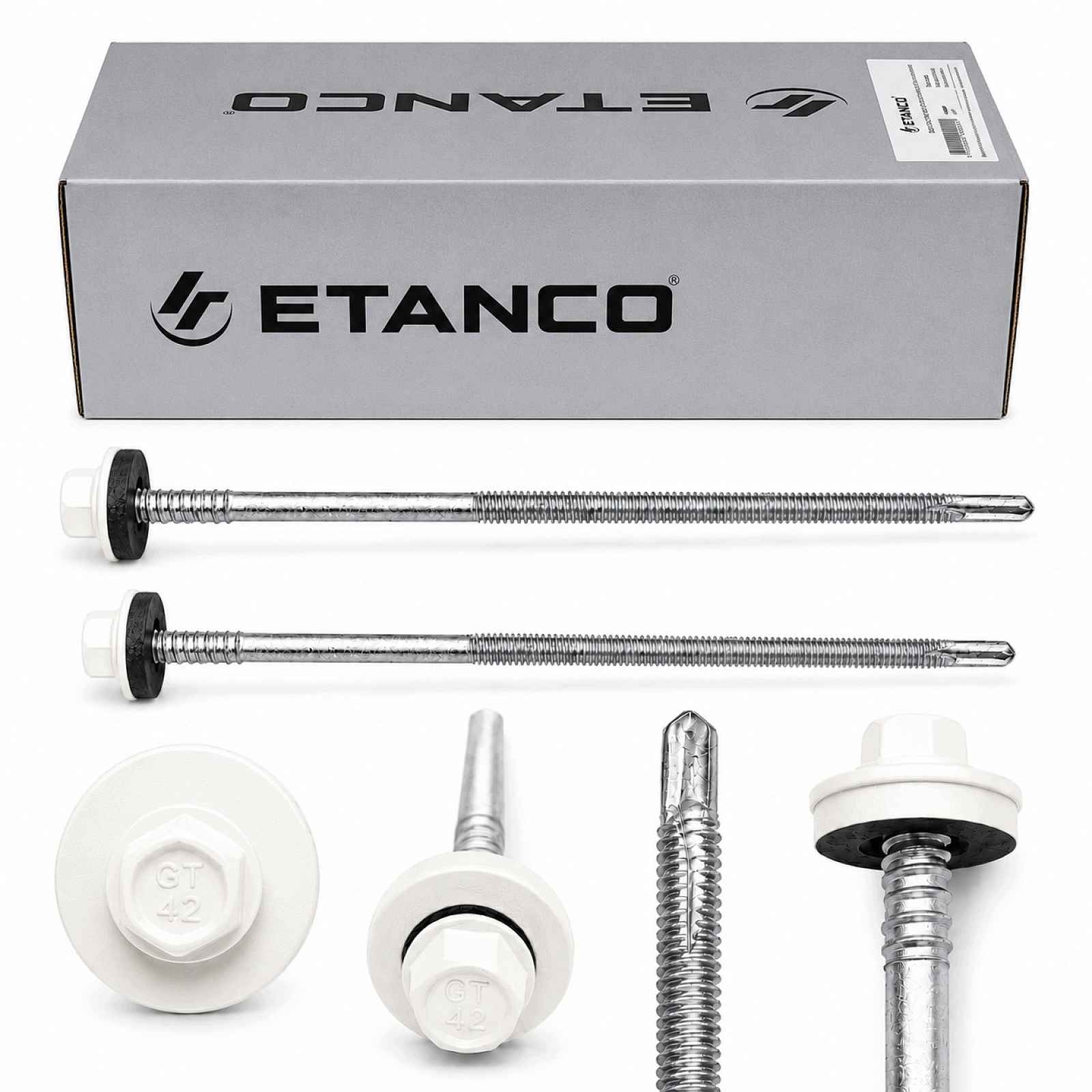

Šrouby Etanco do sendvičové desky 110 mm pro ocel do 12 mm Ral 9010 100 ks
Profesionální samovrtné šrouby určené pro upevnění sendvičových panelů k ocelovým tepelně válcovaným konstrukcím. Varianta 5,5/6,3 x 110 mm umožňuje montáž desek o tloušťce 45-70 mm. Celý popis ↓
Popis Šrouby Etanco do sendvičové desky 110 mm pro ocel do 12 mm Ral 9010 100 ks
Šrouby Etanco do sendvičové desky 110 mm do oceli do 12 mm RAL 9010 100 ks
Povrchově tvrzená ocel, dvouzávitová konstrukce a vrtací bod #5 zajišťují efektivní montáž bez předvrtání v mezích provrtatelnosti stanovené výrobcem.
Průřeznost oceli až 12 mmPro ocelové profily o tloušťce od 3 mmHliníková podložka A19 s těsněním EPDMAntikorozní povlak gRey.coatBalení obsahuje 100 kusůVrtací bod pro silnější ocelové profily
Šrouby GTR 12 SP A19 jsou vybaveny vrtacím bodem #5, který je přizpůsoben pro montáž sendvičových panelů do konstrukcí z tepelně válcované oceli.
Zobrazit celý popis
Maximální kapacita vrtání je 12 mm. To znamená možnost vrtání a tvarování závitu během jedné montážní operace bez předchozího vytvoření otvoru v ocelovém podkladu.
Minimální tloušťka ocelového prvku je 3 mm. Šroub je třeba vést kolmo k povrchu desky pomocí nástavce SW8.Dvouzávitová konstrukce pro jistý přítlak
Každý prvek šroubu plní při provádění spojování určitou funkci:
Vrtací bod #5 prochází obložením desky a ocelovým podklademPracovní závit: Velmi jemný, formuje stabilní spojení v ocelové konstrukciDodatečný závit pod hlavou pomáhá přitlačit a stabilizovat vnější obložení deskyŠestihranná hlava SW8 usnadňuje vedení a kontrolované utahování šroubu
Taková konstrukce umožňuje provést kompletní spojení během jedné montážní operace a omezuje riziko nesprávného přitlačení obložení.Těsnost, antikorozní ochrana a dokumentace
Předinstalovaná hliníková podložka A19 s navulkanizovaným EPDM podporuje těsnost místa průchodu šroubu přes obložení desky. Její průměr je 19 mm.
Šroub je chráněn povrchovou úpravou gRey.coat + práškový lak RAL. Ochranný systém je určen pro prostředí s kategoriemi korozivity C1, C2, C3, C4, maximálně do třídy C4.
Povrchová úprava výrobku: práškový lak RAL 9010. Barva varianty: Bílá čistá – RAL 9010.
Parametry produktu jsou uvedeny v dokumentech ETA-13/0199 a ITB-KOT-2017/0022. Výrobek je určen pro označení CE.Nejdůležitější parametry produktu
Výrobce:Model: GTR 12 SP A19Kód výrobce:EAN: 5906718949721Rozměr: 5,5/6,3 x 110 mmRozsah tloušťky desky: 45-70 mmPodklad: ocelový profil válcovaný za teplaMinimální tloušťka podkladu: 3 mmMaximální průraznost: 12 mmVrtací bod: #5Typ závitu: dvouzávitový, pracovní závit velmi jemnýPohon: SW8Podložka: hliníková A19 s navulkanizovaným EPDMPovrchová úprava: gRey.coat + práškový lak RALBarva: Bílá čistá – RAL 9010Doporučený utahovací moment: 5 NmDoporučená rychlost šroubováku: 1500 ot. /min při volnoběhuPočet kusů v balení: 100
Před zahájením montáže je nutné zkontrolovat skutečnou tloušťku desky a ocelového podkladu a požadavky projektové dokumentace.
