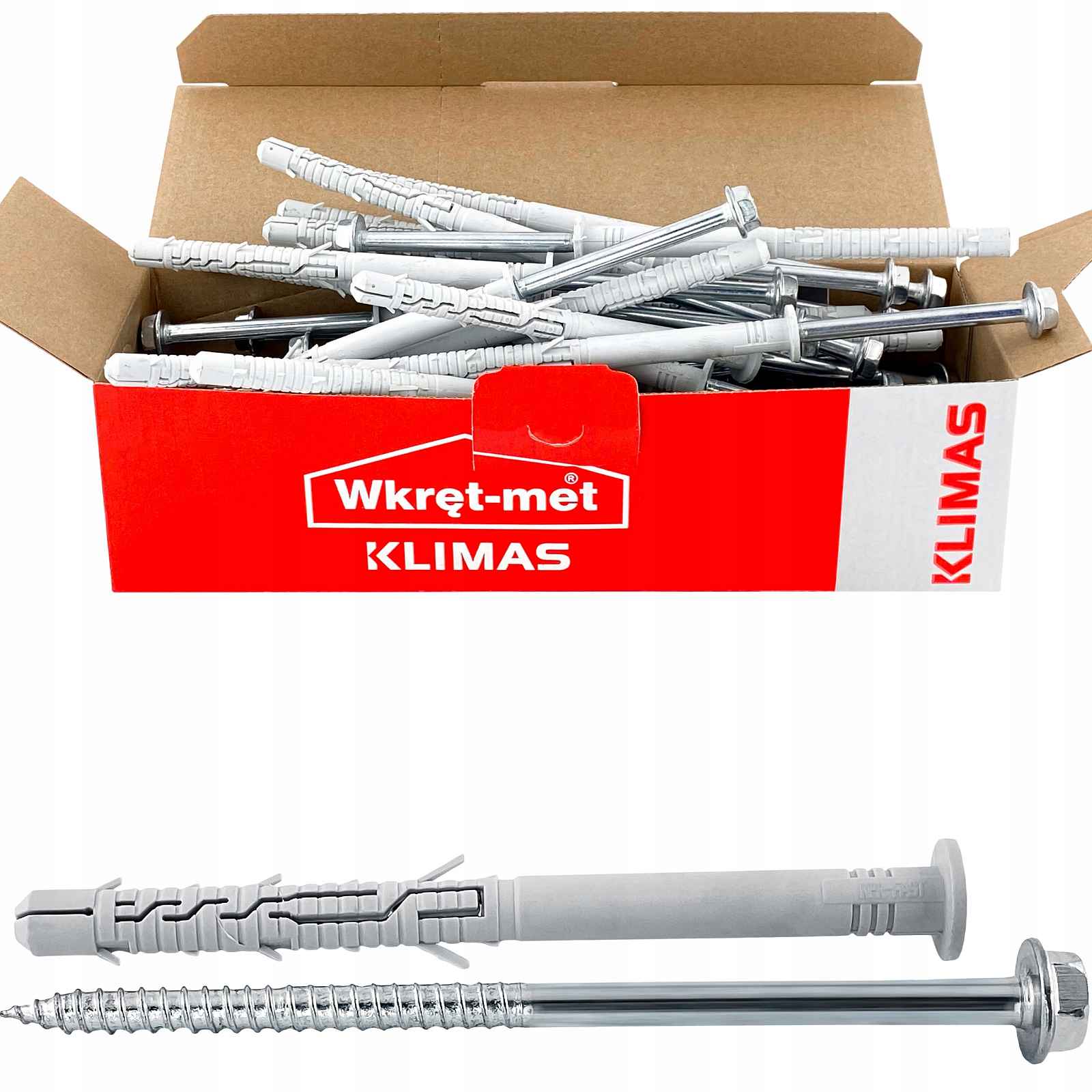

Šroub S Hříbkovou Hlavou Kpr-fast 10x230 TX40/SW13 25 Ks.

Trička rámového kolíku jsou vyrobena z polyamidu se speciálně tvarovaným ocelovým šroubem typu K (podložková hlava) pro montáž prvků na všechny typy podkladu. Šrouby jsou vyrobeny z oceli a jsou pokryty elektrolytickou zinkovou vrstvou nebo neelektrolytickou zinkovou vrstvou. Plastová vložka se rozepne zašroubováním šroubu, který přitlačí pouzdro ke stěnám vyvrtaného otvoru. Spojovací prvky se vyznačují velmi vysokou pevností a bezproblémovou montáží do různých materiálů. Kolíky s podložkovou hlavou (K) se nejčastěji používají k upevnění kovových prvků, zatímco kolíky s kuželovou hlavou (S) se nejčastěji používají k upevnění dřevěných prvků. Tričko kolíku je předmontované s šroubem. Podklady, do kterých lze instalovat spojovací prvek KPR-FAST 10 K/KPS-FAST 10 S podle ETAG 020: • Kategorie A – beton • Kategorie B – plná a silikátová keramická cihla • Kategorie C – keramická a silikátová děrovaná cihla, keramická tvárnice • Kategorie D – bloky z lehkého betonu, pórobeton Pro montáž fasádních systémů má nosnost spojovacího prvku dostatečnou požární odolnost nejméně 90 minut (R90), pokud je výpočtové zatížení na jeden spojovací prvek Č. < 0,8 kN (bez trvalého centrického zatížení). Rozpěrné rámové kolíky mají evropské technické hodnocení: ETA-12/0272ZPŮSOB MONTÁŽE Před provedením montáže je třeba rozpoznat podklad, na kterém bude montáž spojovacího prvku prováděna, a porovnat zatížení, které bude spojovací prvek přenášet, s únosnostmi uvedenými v technickém listu výrobku nebo v Evropském technickém posouzení Je třeba zvolit vhodnou délku spojovacího prvku tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce použití spojovacího prvku) Je třeba používat správný způsob vrtání v závislosti na typu podkladu (otvory v zděném podkladu z perforovaných prvků nebo z betonu by měly být vrtány vrtačkou bez příklepu) Průměr vrtaných otvorů by měl odpovídat průměru použitých kolíků Otvory v podkladech z plných materiálů by měly být hlubší asi o 10 mm od hloubky ukotvení spojovacího prvku Otvory v plných materiálech je třeba vyčistit od vrtáků posuvným a vratným pohybem vrtáku při snížených otáčkách Do vyvrtaného otvoru je vložen kolík a šroub je zašroubován až do okamžiku jeho úplného zahloubení do trička Montáž by měla být prováděna při teplotě v rozmezí -20 °C až +40 °C (platí pro teplotu podkladu) MONTÁŽNÍ NÁVOD
