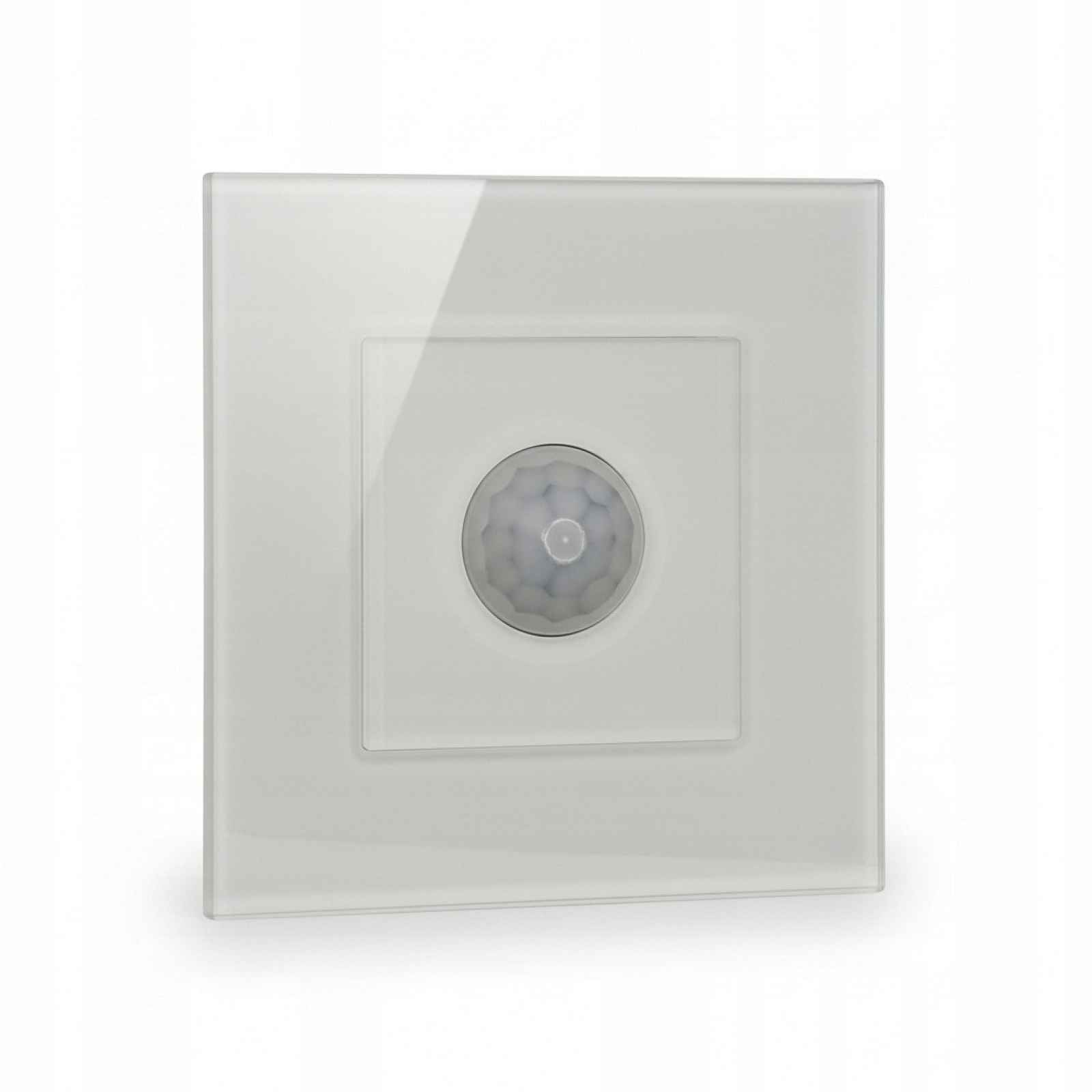

Snímač pohybu BOX_PD_3_GLASS_WHITE – bílý skleněný, široký úhel záběru
BOX_PD_3_GLASS_WHITE je podomítkový infračervený pohybový senzor vybavený elegantním bílým skleněným čelem a určený pro spolupráci s ovladači RCL-System a dalšími kompatibilními řídicími systémy. Celý popis ↓
Popis Snímač pohybu BOX_PD_3_GLASS_WHITE – bílý skleněný, široký úhel záběru
Na rozdíl od směrových senzorů s omezeným detekčním polem má model BOX_PD_3_GLASS_WHITE široký úhel působení až přibližně 100°, takže dokáže detekovat osoby pohybující se ve větší oblasti.
Toto řešení se skvěle hodí všude tam, kde je důležité detekovat pohyb nejen přímo před senzorem, ale také z boku.
Široký detekční úhel – ideální pro komunikační řetězce
Snímač je určen především do míst, kde se uživatel může přibližovat z různých směrů.
Doporučené použití
chodby,schodiště,schodiště a schodiště,komunikační řetězce,haly a předsíně,vstupy do místností,přechody mezi místnostmi,šatny,hospodářské prostory,kanceláře,apartmány a hotely,automatické systémy osvětlení,instalace inteligentního domu.
Zobrazit celý popis
Široké detekční pole je obzvláště užitečné na schodištích a chodbách, kde se osoba může objevit v různých úhlech vzhledem k senzoru.
Elegantní bílá skleněná přední strana
Snímač je umístěn v estetickém pouzdře s bílým skleněným panelem, takže jej lze namontovat na viditelná místa bez narušení vzhledu interiéru.
Minimalistická povrchová úprava dobře ladí s moderním elektrickým příslušenstvím, bílými stěnami a současnými interiérovými úpravami.
Podomítková montáž do krabice fi 60
BOX_PD_3_GLASS_WHITE je určen pro montáž do standardní instalační krabice o průměru 60 mm.
Modul senzoru je umístěn pod povrchem skleněného předního panelu, takže po namontování zůstává instalace estetická a diskrétní.
Pro připojení je třeba použít minimálně
- 3 × 0,5 mm²
- Nejdůležitější vlastnosti
- ✅ Infračervený PIR senzor pohybu
- ✅ Široký detekční úhel až přibližně 100°
- ✅ Regulovatelný dosah činnosti
- ✅ Maximální dosah je přibližně 7 m
- ✅ Bílá skleněná přední strana
- ✅ Podomítková montáž
- ✅ Montáž do standardní krabice o průměru 60 mm
- ✅ Celkové vnější rozměry 74 × 74 × 40 mm
- ✅ Napájení 12/24 V DC
- ✅ Výstup typu otevřený kolektor
- ✅ Určeno pro spolupráci s ovladači RCL-System
- ✅ Regulace citlivosti senzoru
- ✅ Regulace doby udržování signálu
- ✅ Dodatečný systém ochrany proti nesprávnému připojení
- ✅ Stupeň krytí IP20 – pro vnitřní použití
Regulace senzoru
Na modulu senzoru jsou dva regulační potenciometry, které umožňují přizpůsobit jeho práci konkrétnímu místu montáže.
T1 – regulace citlivosti a dosahu
Potenciometr umožňuje nastavit dosah senzoru.
Rozsah detekce může být přibližně
3 až 7 m
Skutečný dosah závisí na podmínkách v místnosti, místě montáže, směru pohybu uživatele a přítomnosti zdrojů tepla a dalších okolních prvků.
T2 – regulace doby udržování signálu
Potenciometr umožňuje nastavit dobu, po kterou zůstává výstupní signál aktivní po detekci pohybu.
Rozsah regulace
přibližně 3 až 300 sekund
Princip fungování
Snímač detekuje pohyb člověka na základě změn infračerveného záření.
Po detekci pohybu je aktivován výstup typu otevřený kolektor, který svírá signál do hmoty po nastavenou dobu nebo během přítomnosti objektu – v závislosti na konfiguraci modulu.
Snímač je určen především pro přenos ovládacího signálu do kompatibilního ovladače.
Senzor není určen k přímému napájení ani k zapínání LED pásků.
Technická specifikace
Model: BOX_PD_3_GLASS_WHITETyp senzoru: PIRZpůsob detekce: infračervené zářeníNapájecí napětí: 12/24 V DCVýstup: otevřený kolektor – svírání do hmotyMaximální zatížení výstupu: přibližně 150 mA – senzor nezapíná LED osvětlení, je nutný ovladačMaximální dosah: až cca 7 mRegulovatelný dosah: přibližně 3 až 7 mDetekční úhel: až přibližně 100°Regulace doby aktivace: přibližně 3 až 300 sMontáž: podomítkováMontážní krabice: fi 60 mmCelkové vnější rozměry: 74 × 74 × 40 mmBarva přední části: bíláPřední strana: skloStupeň ochrany: IP20Použití: vnitřníDoporučený kabel: minimálně 3 × 0,5 mm²
Spuštění senzoru
Po zapnutí napájení vyžaduje modul přibližně 1 minutu na inicializaci. Během této doby může senzor několikrát generovat výstupní signál. Po dokončení procesu inicializace přejde zařízení do normálního pohotovostního režimu.
Obsah sady
snímač pohybu BOX_PD_3,bílá skleněná přední strana,systém RCL-SHCTR,prvky nezbytné pro montáž do krabice o průměru 60
