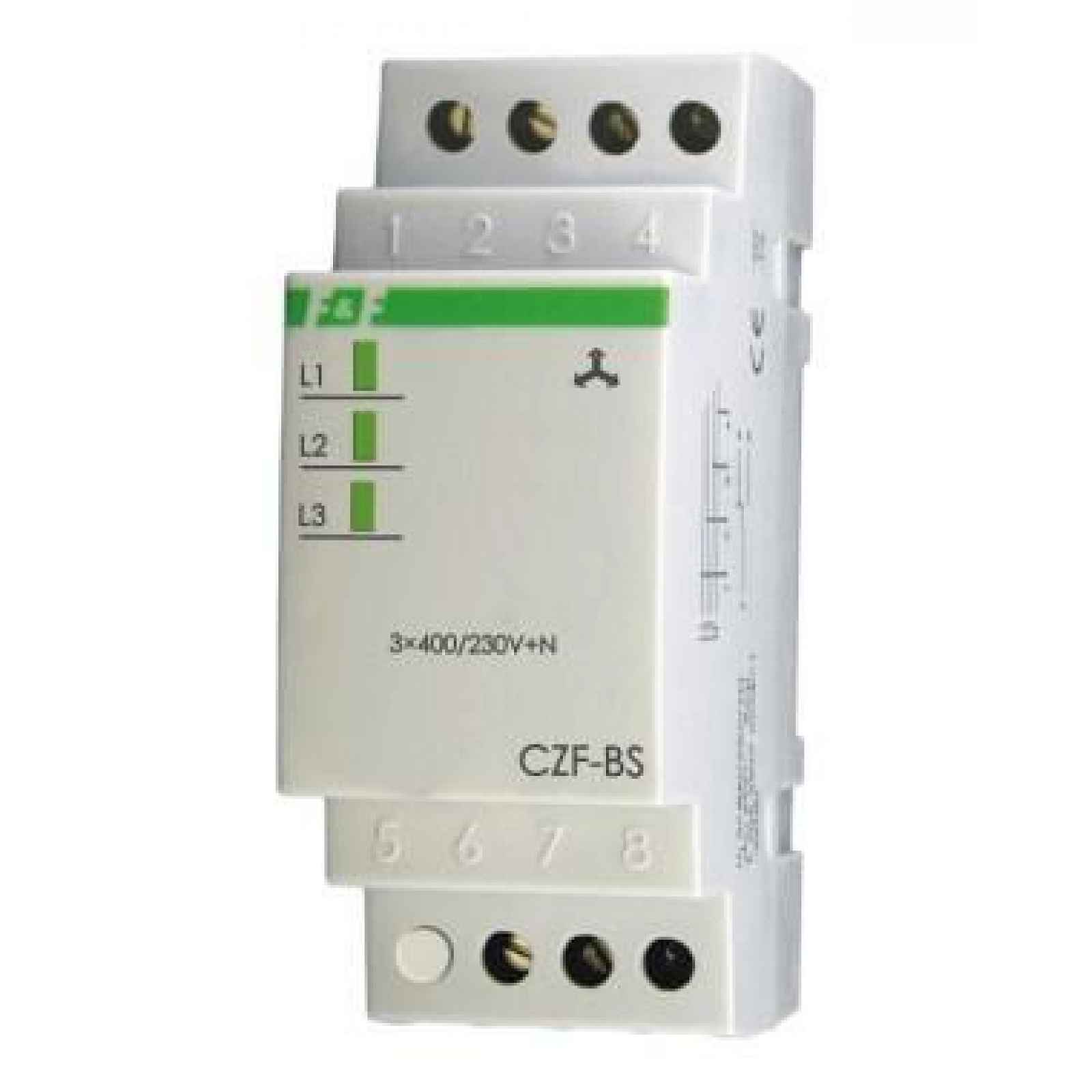

Snímač atrofie fáze Czf-bs
Snímač výpadku fáze je určen k ochraně elektrického motoru napájeného z třífázové sítě v případě výpadku napětí v jedné nebo více fázích nebo asymetrie napětí mezi fázemi, které hrozí zničením motoru. Celý popis ↓
Popis Snímač atrofie fáze Czf-bs
Snímač atrofie fáze CZF-BSS konstantním prahem napěťové asymetrie provozu. Kontakt 1P.
Určení
Akce
Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad prahem provozu způsobí vypnutí motoru. K vypnutí dojde s zpožděním 4 sekundy, což zabraňuje náhodnému odpojení motoru při dočasném poklesu napětí. Opětovné zapnutí proběhne automaticky při zvýšení napětí o 5 V nad provozní napětí (ti. o hodnotu napěťové hystereze). Při výše uvedených anomáliích je nastartování motoru nemožné.
Zobrazit celý popis
Technické údaje
- napájení 3×400/230V+N
- separovaný kontakt 1P
- proud zatížení < 10 A
- kontrola napájení 3×LED zelená
- provozní napěťová asymetrie 55 V~
- napěťová hystereze 5V~
- zpoždění vypnutí 4 sekundy
- příkon 1,6 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 2 modulů (35 mm)
- montáž na 35 mm lištu
