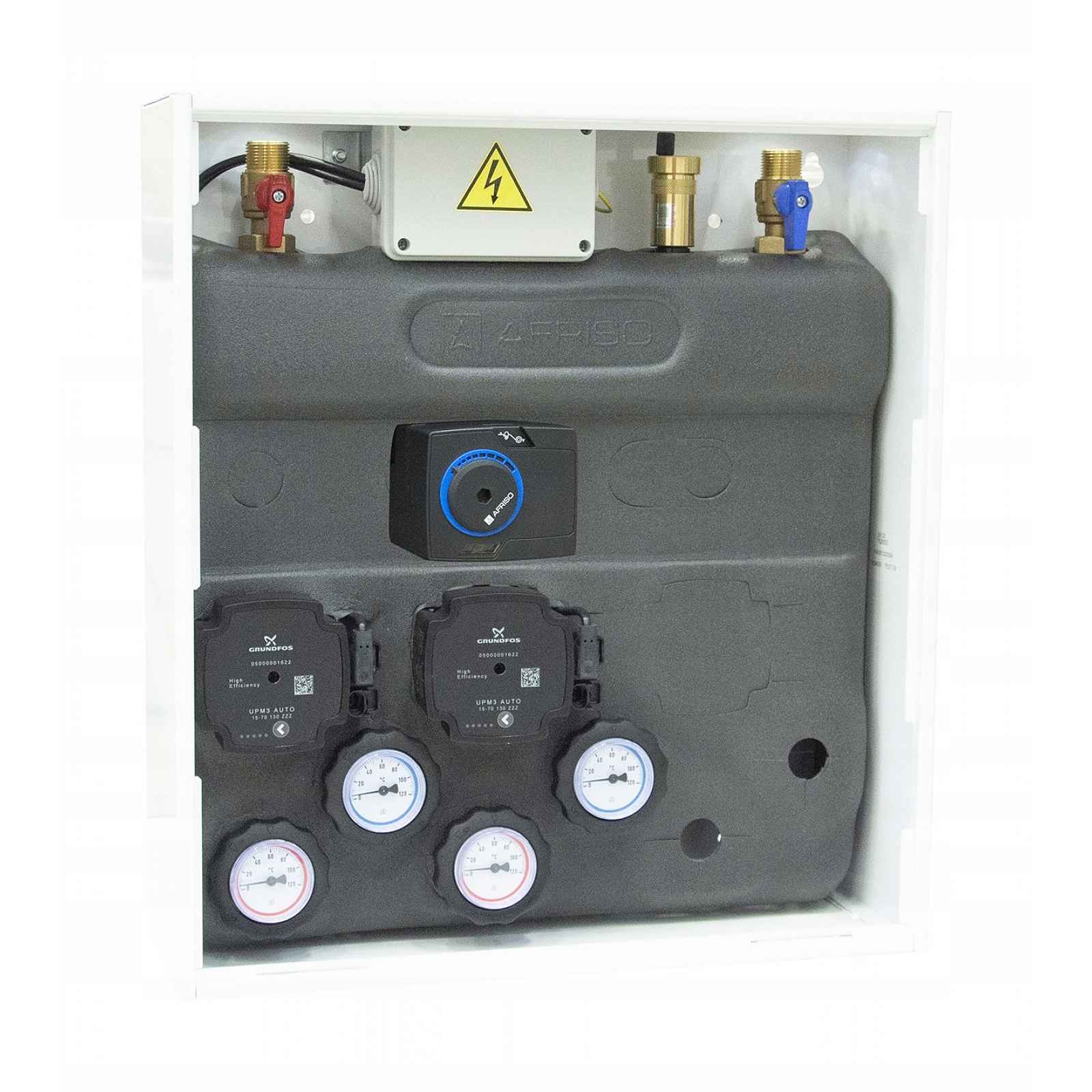

Směšovací Sada Pro Kotel Primobox AZB405 Afriso

Předmětem aukce je:Směšovací sada PrimoBox AZB 405 s rozdělovačem bez spojky ve skříni pro dva topné okruhy1. oběh – přímý oběh2. okruh – otočný ventil s pohonem ARM 141maximální tlak: 4,5 barOběhové čerpadlo: 2 x Grundfos UPM3 AUTO 15-70přípojky na straně kotle: G¾"přípojky na straně instalace: GW G¾"maximální teplota média: 95 °CTermostatický ventil: neotočný ventil: s pohonem ARM ProClick na 1 zóněAPLIKACESměšovací sady PrimoBox AZB jsou určeny k rozdělení média z teplého zdroje na dvě nebo tři varné zóny.Zóny mohou být napájeny přímými okruhy bez míchání a médiem s nižší teplotou získanou mícháním.POPISSměšovací sady PrimoBox AZB jsou kompaktním prefabrikovaným řešením, které rozděluje topné médium na jednotlivé okruhy.Sada umožňuje použití mnohem menšího množství tvarovek a trubek nezbytných pro provedení jednotlivých instalačních okruhů a organizuje a zjednodušuje celou instalaci.Směšovací sady PrimoBox AZB bez hydraulického spoje (modely 400 a 500) jsou ideální pro použití s pufry a kombinovanými nádržemi.V soupravách PrimoBox AZB řady 400 a 500 jsou průtoky média z napájení a z návratu na sobě nezávislé; napájecí komora a komora návratu rozdělovače jsou od sebe odděleny fyzickou bariérou.Hydraulicky oddělené verze (řady 400 a 500) se používají, když je sada PrimoBox AZB připojena k zásobníku tepla nebo k zdroji s velkým vodním zásobováním. Buffer je často doporučován výrobci tepelných čerpadel a kotlů na pelety.Kovová skříňka je určena k montáži na nebo do zdi.TECHNICKÉ ÚDAJERozměry: 450 x 500 x 160 mm (šířka). x výška x hl. )Oběhové čerpadla Grundfos UPM 3 AUTO 15-70 130 mmOtočný směšovací ventil Kvs 3,6 s 3-bodovým elektrickým pohonem ARM ProClick 230 V AC 50 HzTlak: Pmax 4,5 barPřipojení zdroje tepla: G3/4“Připojení jednotlivých zón: GW G3/4“Nominální napětí: 230 V AC ± 10%, 50 HzPříkon: max 52 WKoncentrace glykolu: max 30%Výkon instalace: max 35 kWTeplota topného média: 5 °C ÷ 95 °CV kovové skříni najdeme mimo jiné: rozdělovač (1), uzavírací ventily s teploměry (2), oběhová čerpadla Grundfos UPM3 AUTO 15-70 130 mm (3), automatický odvzdušňovač (4), nezbytné trubky, kabeláž čerpadel a pohonů (pokud existují) a tepelnou izolaci (5).STAVBA SAD PRIMOBOX – modely 400 a 500( přesné vybavení modelu z aukce je popsáno výše)1- uzavírací ventil s teploměrem2- čerpadlo Grundfos UPM3 AUTO 15-70 130 mm3- zpětný kabel zóny 14 – zpětný kabel zóny 25- otočný ventil s pohonem ARM ProClick6- uzavírací ventil pro návrat primárního okruhu7 – přerušovací ventil pro napájení primárního okruhu8- automatický odvzdušňovač9- pouzdro10- elektrická plechovka11 – rozdělovač12 – napájecí kabel zóny 113 – elektrické vodiče14- napájecí kabel zóny 212- elektrická plechovka13 – rozdělovač s hydraulickou spojkou14- napájecí kabel zóny 115 – elektrické vodiče16 – napájecí kabel zóny 217 – napájecí kabel zóny 3
