Směšovací Sada Pro Kotel Primobox AZB201 Afriso Dva Topné Okruhy
AplikacePoužívá se v uzavřených topných zařízeních.Montuje se na nebo do zdi v blízkosti zdroje tepla.Vytváří 2 topné okruhy založené na vestavěném rozdělovači s hydraulickou spojkou.Umožňuje dosáhnout různých teplot napájení topných okruhů.Zaručuje správný průtok média a na sobě nezávislý provoz… Celý popis ↓
Popis Směšovací Sada Pro Kotel Primobox AZB201 Afriso Dva Topné Okruhy

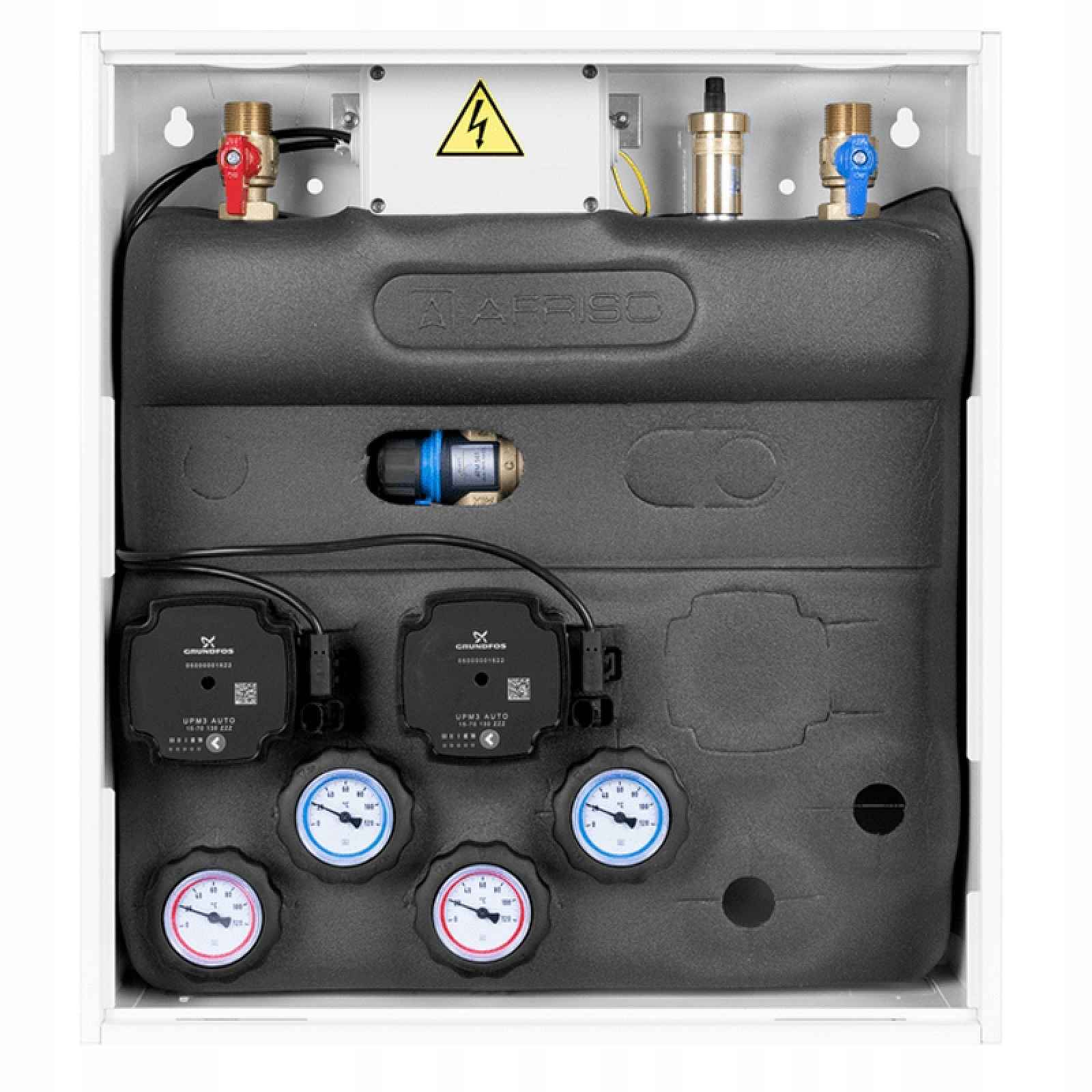

Míchací souprava PrimoBox AZB 201 se spojkou, ve skříňce, pro dva topné okruhy
1 okruh - bez míchání, přímý okruh
2 okruh - termostatický směšovací ventil ATM 561
| maximální tlak | 4,5 bar |
| přípojky na straně kotle | G¾" |
| připojení na straně instalace | GW G¾" |
| maximální teplota média | 95°C |
| termostatický ventil | ATM 561 na 1 zónu |
| otočný ventil | ne |
Zobrazit celý popis
jednotlivých okruhů.Minimalizuje vliv oběhových čerpadel na zdroj tepla.Volitelně jej lze propojit se separační sadou PrimoBox AHB a vytvořit topný sloupec kombinující 2 zdroje tepla.PopisPřipraveno k montáži, prefabrikované řešení v estetické kovové skříňce.Vybaveno čerpadly Grundfos UPm³ a termostatickým směšovacím ventilem ATM 561 s regulací 20 ÷ 43 °C. Rozsah zvolený na základě optimálních napájecích teplot instalace podlahového vytápění.Nahrazuje složité instalace se spojkami, rozdělovači, směšovacími ventily – 80% kotelny v jedné skříni.Organizuje a zjednodušuje celou instalaci.Testováno a testováno na těsnost, hydraulické a elektrické.Součásti dodávkyMontážní hmoždinkyTECHNICKÉ ÚDAJERozměry: 450x500x160 mm (Š. x výška. x hl. )Oběhová čerpadla Grundfos UPM 3 AUTO 15-70 130 mmTermostatický směšovací ventil ATM 561 o Kvs 2,5 s regulací 20-43°CVodní objem hydraulické spojky: 1,5 lTlak: Pmax 4,5 barPřipojení zdroje tepla: G3/4”Připojení jednotlivých zón: GW G3/4”Jmenovité napětí: 230 V AC ± 10%, 50 HzPříkon: max 52WKoncentrace glykolu: max 30%Instalační výkon: max 35 kWTeplota topného média: 5°C ÷ 95°CV kovové skříňce sady najdeme mimo jiné: rozdělovač s hydraulickou spojkou (1), uzavírací ventily s teploměry (2), oběhová čerpadla Grundfos UPM3 AUTO 15-70 130 mm (3), automatický odvzdušňovač (4), potřebné trubky, kabeláž čerpadel a pohonů (pokud existují) a tepelnou izolaci (5).
