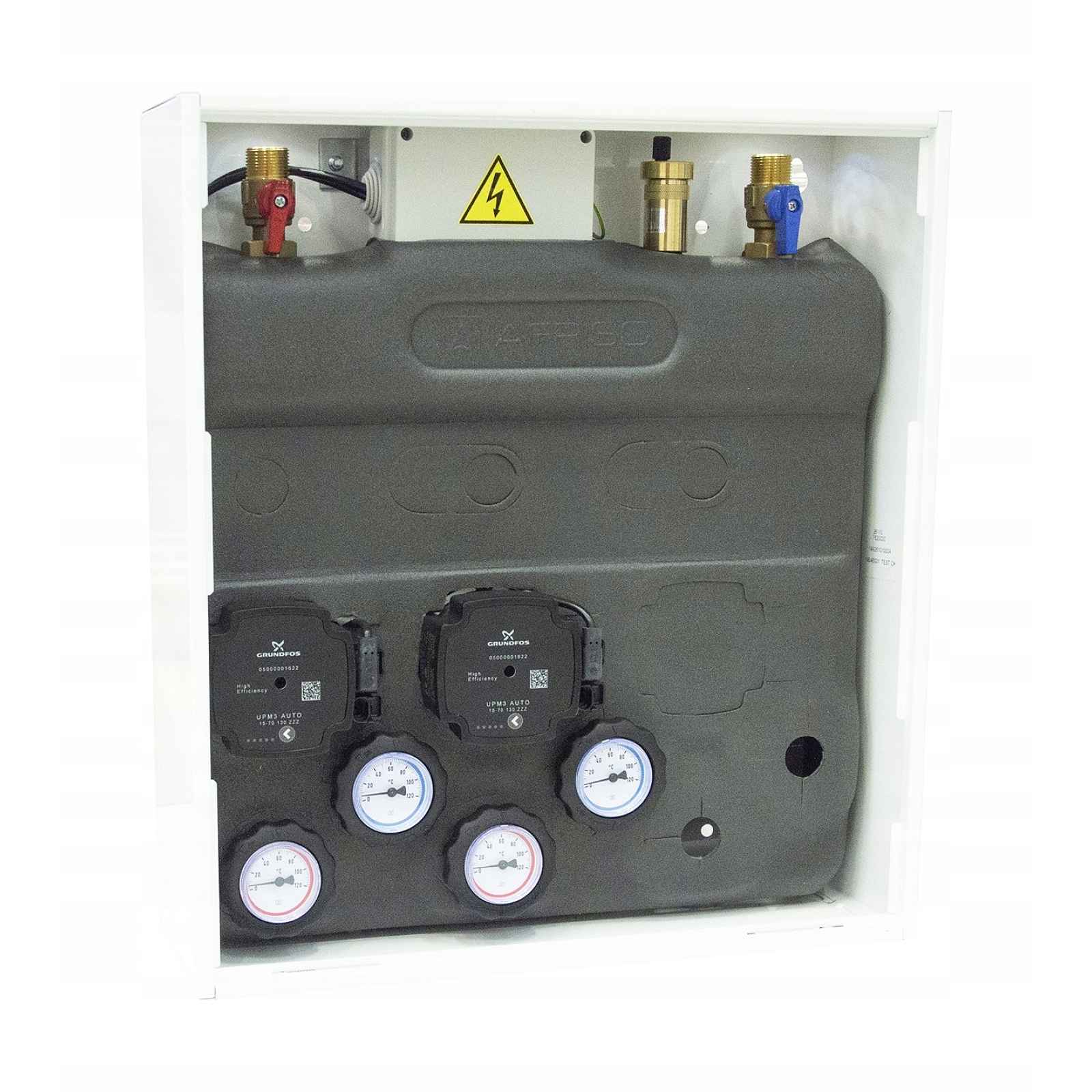

Směšovací Sada Pro Kotel Primobox AZB200 Afriso

Předmětem aukce je:Směšovací sada PrimoBox AZB 200 se spojkou, ve skříni, pro dva topné okruhy1. okruh – bez míchání, přímý oběh2. okruh – bez míchání, přímý okruhmaximální tlak: 4,5 barpřípojky na straně kotle: G¾"přípojky na straně instalace: GW G¾"maximální teplota média: 95 °CTermostatický ventil: neotočný ventil: neAPLIKACE Směšovací sady PrimoBox AZB jsou určeny k rozdělení média z teplého zdroje na dvě nebo tři varné zóny. Zóny mohou být napájeny přímými okruhy bez míchání a médiem s nižší teplotou získanou mícháním. POPIS Směšovací sady PrimoBox AZB jsou kompaktním prefabrikovaným řešením, které rozděluje topné médium na jednotlivé okruhy. Sada umožňuje použití mnohem menšího množství tvarovek a trubek nezbytných pro provedení jednotlivých instalačních okruhů a organizuje a zjednodušuje celou instalaci. Směšovací sady PrimoBox AZB s vestavěnou hydraulickou spojkou (modely 200 a 300) zajišťují správný průtok média a správnou funkci čerpadel ve všech okruzích topného systému. Kovová skříňka je určena k montáži na nebo do zdi.TECHNICKÉ ÚDAJERozměry: 450 x 500 x 160 mm (šířka). x výška x hl. )Oběhová čerpadla: Grundfos UPM 3 AUTO 15-70 130 mmVodní kapacita hydraulické spojky: 1,5 lTlak: Pmax 4,5 barPřipojení zdroje tepla: G3/4“Připojení jednotlivých zón: GW G3/4“Nominální napětí: 230 V AC ± 10%, 50 HzPříkon: max 52 WKoncentrace glykolu: max 30%Výkon instalace: max 35 kWV kovové skříni najdeme mimo jiné: rozdělovač s hydraulickou spojkou (1), uzavírací ventily s teploměry (2), oběhová čerpadla Grundfos UPM3 AUTO 15-70 130 mm (3), automatický odvzdušňovač (4), nezbytné trubky, kabeláž čerpadel a pohonů (pokud existují) a tepelnou izolaci (5).STAVBA SAD PRIMOBOX – modely 200 a 300( přesné vybavení modelu z aukce je popsáno výše)1- uzavírací ventil s teploměrem2- čerpadlo Grundfos UPM3 AUTO 15-70 130 mm3- zpětný kabel zóny 14 – zpětný kabel zóny 25- vratný kabel zóny 36-termologický směšovací ventil ATM 5617- otočný ventil s pohonem ARM ProClick8 – uzavírací ventil pro návrat primárního okruhu9 – uzavírací ventil pro napájení primárního okruhu10 – automatický odvzdušňovač11 – pouzdro12- elektrická plechovka13 – rozdělovač s hydraulickou spojkou14- napájecí kabel zóny 115 – elektrické vodiče16 – napájecí kabel zóny 217 – napájecí kabel zóny 3
