Směšovací A Přepínací ventil s elektrickým pohonem Esbe SLD136 43500300

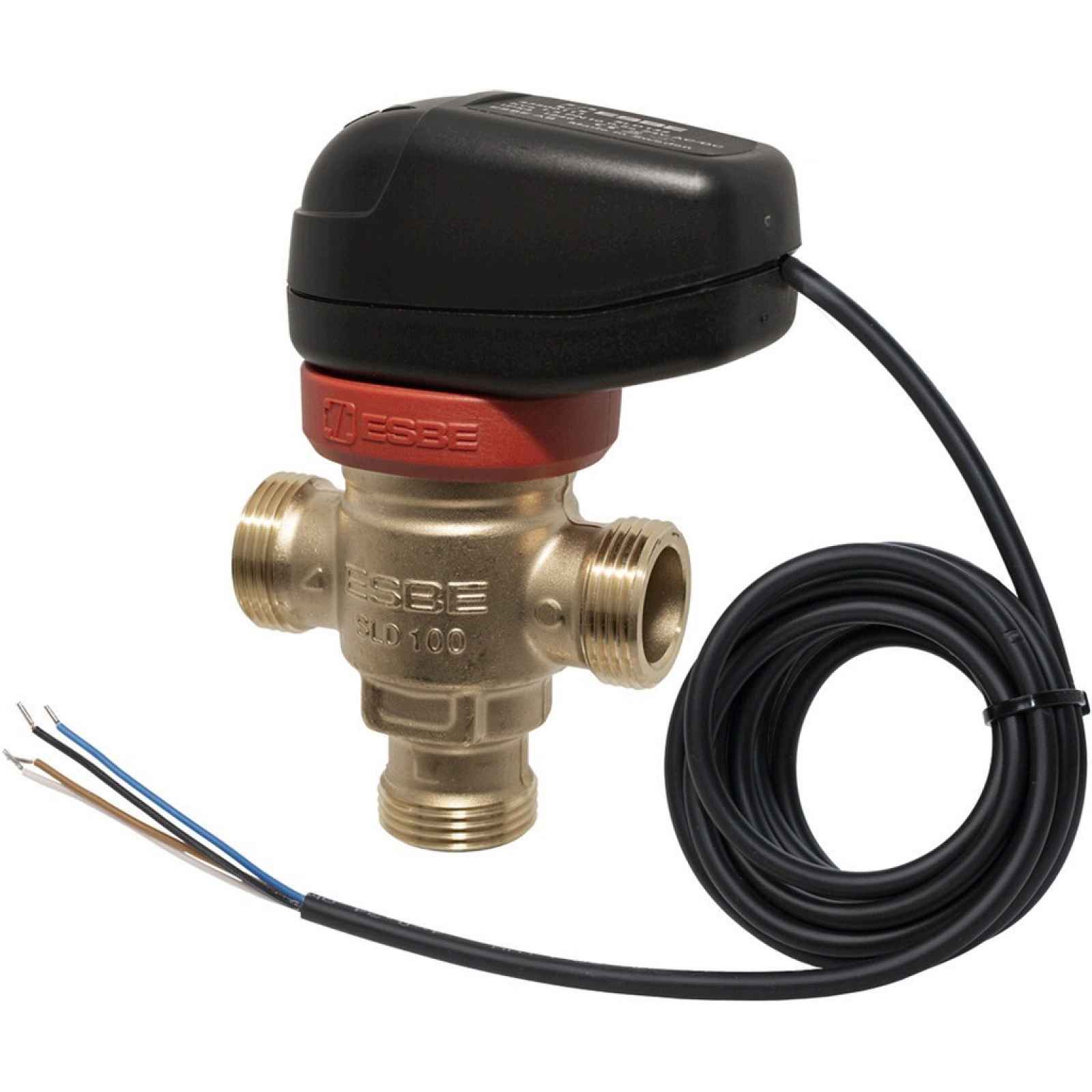

SMĚŠOVACÍ A PŘEPÍNACÍ ventil s elektrickým pohonem ESBE SLD136 24VAC PROP 20-3,4 G1 43500300 Kompaktní 3-cestný ventil pro užitkovou vodu a topné systémy Rychlý směšovací a přepínací ventil s vestavěným elektrickým pohonem určený pro provoz v instalacích teplé užitkové vody a topných a chladicích okruhech. Řada SLD130 kombinuje funkci míchání a přepínání v jednom mosazném těle, což umožňuje přesnou regulaci teploty napájení bez dalších prvků. Pohon s převodovkou zajišťuje plynulé a opakovatelné polohování a kompaktní rozměry usnadňují montáž v omezeném prostoru rozvaděčů a uzlů. Konstrukce z mosazi DZR a rychlý elektrický pohon Korpus je vyroben z mosazi odolné proti odzinkování DZR s povrchem v surovém stavu. Materiál pouzdra je mosaz a kovové prvky přicházející do styku s médiem jsou rovněž z mosazi DZR, což snižuje riziko koroze v užitkové vodě. Ventil má vnější válcový plynový závit BSPP, přípojku G 1“ a pracovní délka spojů je 35 mm pro přípojky 1 a 2 a 42 mm pro přípojky 3. Rozměry konstrukce jsou 119 mm výška, 70 mm šířka a 47 mm hloubka při vnějším průměru přípojek 25 mm. Kryt pohonu má stupeň krytí IP54 a pracuje při okolní teplotě od -8 °C do 60 °C. Doba pracovního cyklu je 0,5 s, což v praxi umožňuje velmi rychlou reakci na změnu řídicího signálu. Maximální spotřeba elektrické energie je 14,4 VA a v režimu volnoběhu je spotřeba přibližně na úrovni 0,8 W při špičkovém odběru proudu až 600 mA. Zařízení nemá ruční ovládání, pomocné kontakty ani signalizaci polohy. Proporcionální řízení a hydraulické parametryNapájení 24 V AC/DC ±10 % spolupracuje s proporcionálním řídicím signálem 0-10 V. Charakteristika průtoku je lineární a hodnota Kvs je 3,4. Třída tlaku je PN 10, maximální statický tlak 10 barů, pracovní tlak 1,0 MPa a maximální diferenční tlak v otevřené poloze je 3 bary, což je 300 kPa v režimu míchání. Vnitřní netěsnost je 0 % ve vztahu k hodnotě Kvs.Ventil pracuje s médiem v rozsahu 5 ... 95 °C při nepřetržitém provozu s dočasným přípustným nárůstem na 110 °C. Pitná voda, topná voda v souladu s VDI 2035 a směsi voda-glykol do 50 % a voda-ethanol do 28 % jsou přípustné. Nedostatek nastavitelné pracovní plochy a zpětné vazby bez napětí zjednodušuje instalaci do systémů s externím regulátorem.Použití v tepelných uzlech, podlahovém vytápění a cirkulaci CWUDíky schválení pro užitkovou vodu se ventil osvědčuje v tepelných uzlech HIU, instalacích s podlahovým vytápěním a v cirkulačních okruhech teplé vody. Může pracovat jako směšovací ventil, udržovat nastavenou teplotu napájení nebo jako přepínací ventil, který nasměruje průtok mezi dvěma okruhy. Rychlý čas přestavení a lineární charakteristika usnadňují stabilní regulaci v systémech s jednou nebo více topnými zónami.Montáž na vnější závit G 1“ s převodovkou umožňuje přímé spojení s armaturou bez dalších adaptérů. Nedostatek vyměnitelných dílů a bezúdržbová konstrukce omezují potřebu servisu za standardních provozních podmínek.TECHNICKÉ ÚDAJEDoba pracovního cyklu: 0.5 sFrekvence: JinéPracovní délka spoje 1:35 mmPracovní délka spoje 2:35 mmPracovní délka spoje 3:42 mmDruh materiálu: Mosaz odolná proti odzinkování (DZR)Hloubka: 47 mmTřída tlaku zařízení: PN 10Max. spotřeba elektrické energie: 14.4 VAMaximální diferenční tlak v otevřené poloze: 3 barMateriál těla: MosazMateriál pouzdra: MosazNapájecí napětí: JinéNetěsnost vzhledem k hodnotě Kvs:0 %Ruční ovládání: nePřipojení 1 k konektoru: nePřipojení 2 k konektoru: nePřipojení 3 k konektoru: neRegulovatelná pracovní plocha: neRegulovatelný systém signalizace polohy: neTyp beznapěťové zpětné vazby: ŽádnýTyp charakteristiky průtoku: LineárníTyp připojení: Vnější válcový plynový závit (BSPP)Typ přenosu: S převodovkouStupeň ochrany (IP): IP54Pomocné kontakty: neŘídící signál: 0-10 VSystém signalizace polohy: ŽádnýŠířka: 70 mmPrůměrná teplota (nepřetržitý provoz): 5... 95 °CNominální průměr: DN 25Vnější průměr, všechny přípojky: 25 mmOkolní teplota:-8 ... 60 °CHodnota Kvs: 3.4Provedení odolné proti výbuchu: neVýška: 119 mmOchrana povrchu: Surový stavS připojovacími kontakty: neRozměry a hmotnost prodejní jednotky: 1 ksdélka/šířka/výška/hmotnost/obj: 0,13 m / 0,094 m / 0,084 m / 0,52 kg / 0,001 m3Produkt je nový, originálně zabalený.
