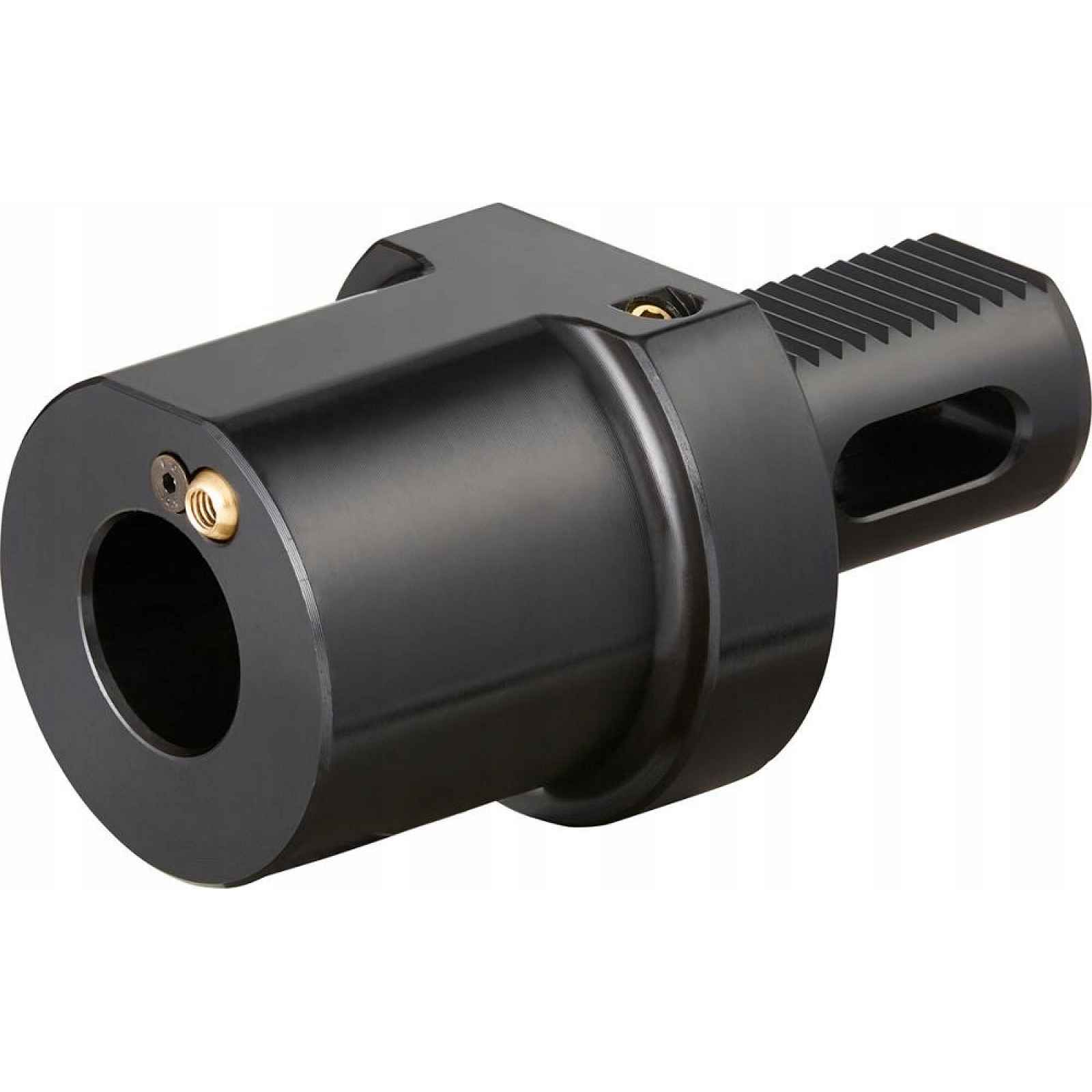

Sklíčidlo VDI s uchycením pro Morseův kužel F 30mmxMK3 Fortis
Obecné pokyny: Nástrojové držáky VDI pro CNC soustruhy vyrobené z tepelně zušlechtěné oceli s odolností v tahu min. 900 N/mm2, kalené na 56 ± 2 HRC a povrchově tvrzené min. 0,5 mm. Všechny nástrojové držáky VDI jsou navíc vybaveny válcovou stopkou h6 s vnitřním přívodem chladicí kapaliny a nastavitelnými sférickými tryskami. Celý popis ↓
Popis Sklíčidlo VDI s uchycením pro Morseův kužel F 30mmxMK3 Fortis
Držák VDI s upínáním pro Morse kužel F 30mmxMK3 FORTISTvar F s držákem s Morse kuželem
Stopka a dosedací plocha kalené a broušené, s otvorem pro přívod chladicí kapaliny.
Další provedení k dispozici na vyžádání.
| Provedení | Morse kužel. Stopka a dosedací plocha kalené a broušené, s otvorem pro přívod chladicí kapaliny. |
| Použití | Pro upínání nástrojů se stopkou s Morse kuželem.Technické údaje |
| VDI | 30Morse kužel: 3h1: 28 mmd3: 68 mmd2: 55 mmd4: 23,825 mml1: 66 mml2: 41 mmWGNr.: W060Logistické údaje |
Hmotnost: 1.99 kgDélka: 94.0 mmŠířka: 157.0 mmVýška: 83.0 mmObjem: 1.225 dm3Rozsah dodávky: 1 kusInterní číslo: 8504512828Číslo art. dodavatele: 8233010007
Č. číslo: 72H_DRS_A3-4317784731508
EAN: 4317784731508
