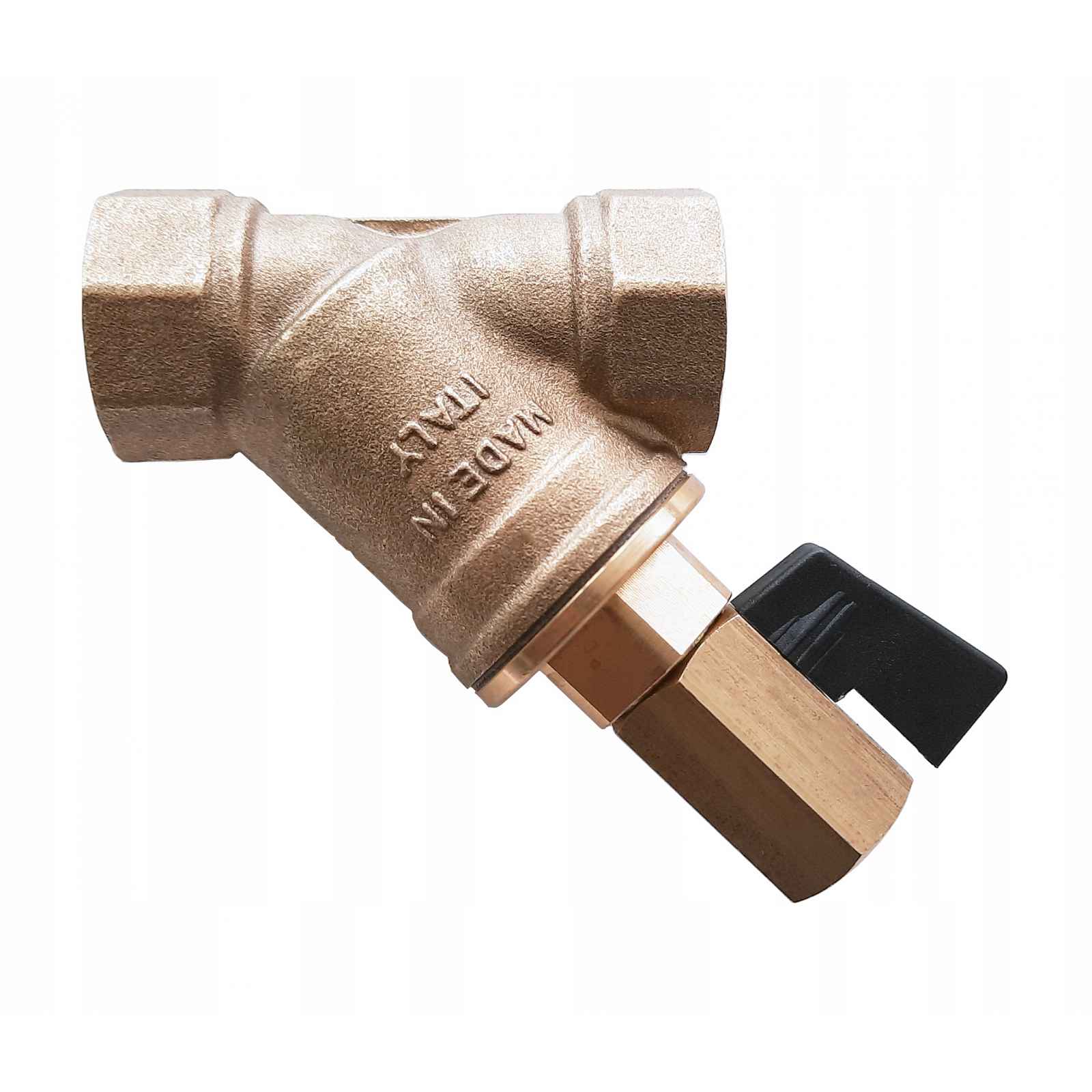

Šikmý vodní filtr s neodymovým magnetem 1"

Mosazný sedimentační filtr se zabudovaným magnetem (POWERMAG DRAIN) 1''s vypouštěcím ventilemVyrobeno v Itálii pro polské společnost TOP-THERMKatalogové číslo: R1020S06Filtr je standardně vybaven opakovaně použitelnou vložkou ze síťoviny z nerezové oceli (650 µm).Vypouštěcí ventil umožňuje vypouštění mechanických nečistot shromážděných uvnitř filtrační mřížky a částí magnetických nečistot shromážděných na bajonetu magnetu. Tento postup spočívá ve vyprázdnění vody nahromaděné ve filtrační komoře spolu s nečistotami, které se tam nahromadily, uzavřením uzavíracího ventilu za filtrem a následným otevřením vypouštěcího ventilu. Silný proud vody vyplaví komoru šikmého filtru.Filtr s magnetem POWETMAG DRAIN zajišťuje účinné odstranění nečistot (především obsahujících písek a rez, přítomných v topném systému), díky dvojímu účinku:neodymového magnetu, jehož magnetické pole přitahuje feromagnetické částice - již od 2 mikronůsedimentačního filtru, jehož filtrační mřížka zachycuje pevné částice od velikosti 650 mikronůZařízení instalované na zpětném okruhu topného systému chrání kotel před nečistotami, které mohou způsobit poruchu nebo poškození oběhového čerpadla nebo výměníku tepla.TECHNICKÉ ÚDAJE:Rozměry: uvedeno v legendě ke schématuPrůměr závitu: 1" GWProvozní teplota: -10 °C až +80 °C (tělo 150 °C)Maximální tlak: 20 barMateriál těla: mosaz (CW617N)Materiál vložky: nerezová ocel (AISI 304), mikron vložky: 650, vzdálenost mezi oky filtru: 1,5 mmMagnet neodymový: výkon 12 000 GaussůVypouštěcí ventil: mosaz - pracuje na vodě a glykolu (max. koncentrace glykolu 30%)Průměr závitu vypouštěcího ventilu - z obou stran: 1/4" GWMateriál těsnění: fíbrLEGENDA SCHÉMATU:1 - Tělo (Mosaz CW617N)2 - Kryt tělesa (Mosaz CW614N)3 - Sedimentační filtr (Nerezová ocel AISI304)4 - Magnet neodymový (NeFeB REN35H)5 - Vypouštěcí ventil (Mosaz + různé)6 - Těsnění FíbrA - 87 mmB - 96 mmC - 103 mmSW2 - 38 mmAKCE:Šikmý filtr s neodymovým magnetem a výpustí má za úkol provádět dvojitou filtraci topného média v systému ústředního vytápění. Osadníkový filtr, o hustotě 650 mikronů, zachycuje mechanické nečistoty (písek, měď, hliník, biologický kal) a usazuje je na mřížce filtru, čímž zabraňuje jejich dalšímu oběhu v instalaci. Uvnitř mřížky, po celé její délce, je magnet integrovaný do vypouštěcího ventilu umístěného na víku filtru. Magnet zachycuje jemné feromagnetické částice (především železo), které se usazují na bajonetu magnetu, přitahované magnetickým polem vytvořeným magnet.POWERMAG DRAIN by měl být namontován na místě standardního usazovacího filtru instalace C.O., takže to nevytváří náklady na montáž dalšího zařízení a šetří místo v instalaci.Šikmý filtr s neodymovým magnetem zabrání vniknutí mechanických nečistot a feromagnetických částic cirkulujících v systému ústředního vytápění do zařízení namontovaných v tomto zařízení. Zvláště důležitá je ochrana oběhového čerpadla v kotli a pro deskový výměník tepla. Aby filtr mohl plnit svou funkci, měl by být umístěn před kotlem, na návratu faktoru z instalace ústředního topení.Tato ochrana zajišťuje dlouhou životnost zařízení a splňuje záruční podmínky výrobců kotlů na komponenty, zejména kotlových oběhových čerpadel. Vypouštěcí ventil integrovaný v těle filtru umožňuje opláchnutí sedimentační mřížky, pro shození mechanických nečistot a částí magnetických nečistot, bez nutnosti odšroubování víka filtru.VÝHODY PŘÍSTROJE:Kompaktní (velikosti šikmého filtru)Pro montáž do každé instalaceMožnost montáže na místo standardního instalačního filtru C.O.Dvojitý účinek filtrace způsobuje úplné odstranění nečistot:Silný magnet (12 000 Gaussů) přitahuje feromagnetické nečistotySedimentační filtr zachytí mechanické nečistoty až do velikosti 650 μmChrání zařízení v instalaci, zejména čerpadla a výměníky, čímž prodlužuje životnost kotle,Zlepšuje účinnost instalace a snižuje energetické ztrátyRychlá a snadná údržba (oplach pomocí vypouštěcího ventilu)Věnováno domácím a větším instalacím
