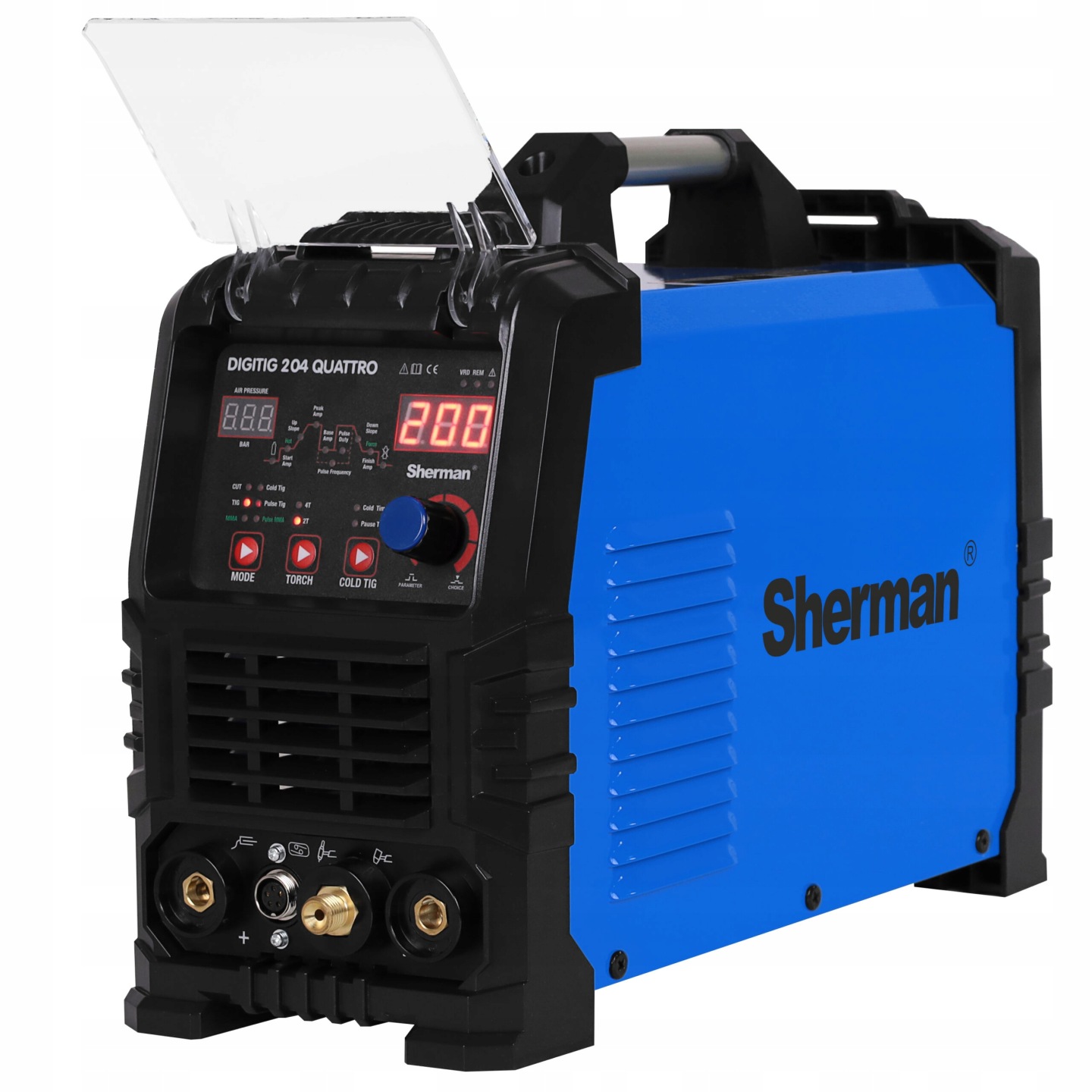

SHERMAN DIGITIG 204 QUATTRO PLASMA Výrobce: Sherman | Metody svařování: MMA, TIG HF DC, Cold Welding, Plazmové řezání | Napájení: 230 V | Svařovací proud: 200 A | Účinnost: 60 % | Rozsah řezného proudu: 15-50 A | Maximální tloušťka řezu: 12 mmSTANDARDNÍ VYBAVENÍ:Sherman Svařovací stroj DIGITIG 204 QUATTRO s plazmovou řezačkouSvařovací držák TIG-17 4 mPlazmový držák PT-31 4 mElektrodový kabelHromadný kabelSkupina přípravy vzduchuOstatní příslušenství potřebné pro kompletní provoz svařovacího stroje, jako jeláhev s plynemsvařovací drátyhelma, rukaviceNáhradní díly svařovacího držákuSvařovací stroj DIGITIG 204 QUATTRO je zařízení nejnovější generace, vyrobené technologií IGBT a vybavené digitálním ovládáním.Používá se pro ruční svařování metodou TIG DC, MMA (obalovanou elektrodou) oceli a barevných kovů stejnosměrným proudem s možností využití pulzace proudu. Umožňuje také plazmové řezání ocelových, hliníkových a měděných plechů a prvků.Digitální ovládání umožňuje plnou regulaci a ovládání svařovacích parametrů charakteristik oblouku a pulsu. Díky použití funkce Fan Stop, která vypne ventilátor při nízkém zatížení svařovacího stroje, byla výrazně snížena hladina hluku.Navíc má HF zavařování, možnost ovládání v režimu dvoutaktu a čtyřtaktu a také možnost bodového svařování, tzv. studené svařování (cold welding).Svařovací stroj je vyroben invertorovou technologií IGBT, což umožnilo výrazně snížit jeho hmotnost a rozměry. Stabilní výstupní parametry zaručují dosažení vysoce kvalitního svaru.Příklady použití: lehký průmysl, opravy v terénu, dílenské práce, automobilový průmysl, svařování tlumičů.TECHNICKÉ ÚDAJE:Katalogové číslo: 7812713Metody svařování: MMA, TIG HF DC, Cold Welding, Plazmové řezáníNapájecí napětí [V]: AC 230 50 HzMax. odběr proudu [A]: 30 A MMA: 29 A: TIG 21 A; CUT: 30 ASvařovací / řezací proud MMA: 20-180 A; TIG: 10-200 A; CUT: 15 – 50 ASvařovací proud [A]: MMA: 180 A / 25%; TIG: 200 A / 60%Maximální tloušťka řezu [mm]: 12Pracovní cyklus [%]: MMA: 180 A / 25%; TIG: 200 A / 60%Napětí je v bezokrajovém stavu [V]: MMA: 68 V, TIG: 68 V; CUT: 245 VPředvýtok plynu: 0 – 2 sPlynový průtok: 1 – 15 sNárůst proudu: 0 – 15 sSnížení proudu: 0 – 15 sPočáteční proud: 10 – 200 AZákladní proud: 10 – 200 APříkon kráteru: 10 – 200 AFrekvence pulsu: 0,5 - 200 HzŠířka pulsu: 10 – 90 %Doba svařování při bodovém svařování: 0,01 – 2,5 sDoba přerušení při bodovém svařování: 0,1 – 10 sHmotnost [kg]: 8,5Rozměry (D x Š x V) [mm]: 430 x 170 x 310TECHNOLOGIE IGBTModerní technologie založená na bipolárních tranzistorech s izolovanou bránou. Kombinuje v sobě snadnost ovládání polních tranzistorů s vysokým průrazným napětím a rychlostí přepínání bipolárních tranzistorů. Použití technologie IGBT má vliv na výrazné prodloužení spolehlivého provozu svařovacích zařízení.STUPEŇ OCHRANYIP23 znamená, že zařízení je přizpůsobeno pro práci v uzavřených prostorách a není vhodné pro použití v dešti.OCHRANA PROTI PŘEHŘÁTÍModul IGBT je chráněn před přehřátím pomocí ochranné instalace, která vypne svařovací obvod zařízení. Po několika minutách dojde k ochlazení svařovacího stroje na teplotu umožňující jeho opětovné automatické zapnutí.PRACOVNÍ CYKLUSPracovní cyklus je založen na 10 minutovém období. 60% pracovní cyklus znamená, že po 6 minutách provozu zařízení je vyžadována 4minutová přestávka. Pracovní cyklus na 100 % znamená, že zařízení může pracovat nepřetržitě a bez přerušení.MMAMetoda, při které se používá obalovaná elektroda, sestává z kovového jádra pokrytého obalem. Zařízení umožňuje svařování všemi typy elektrod, např. zásaditými, celulózovými, rutilovými nebo kyselými.VRDFunkce VRD snižuje napětí ve stavu bez zatížení. Správná hodnota napětí se obnoví až těsně před zapálením oblouku. Tím se minimalizuje riziko úrazu elektrickým proudem, v některých případech však může bránit zapálení oblouku.TIG DC HFPro úplné eliminování možnosti znečištění svaru wolframem se doporučuje, aby se elektroda nedotýkala svařovaného prvku; právě k tomuto účelu se používá bezkontaktní zapálení oblouku pomocí výbojů s vysokými frekvencemi
