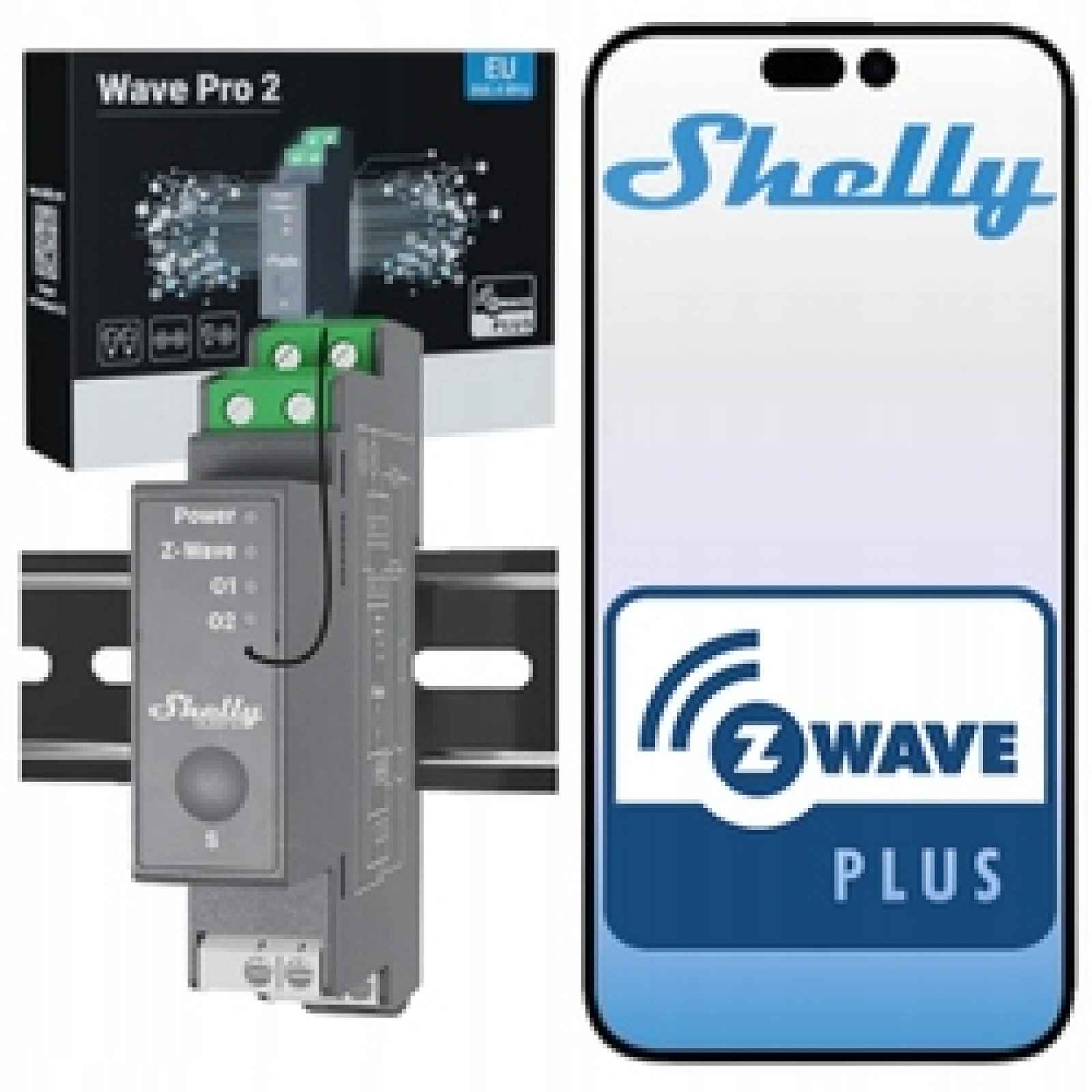

Shelly Wave Pro 2 Z-Wave Din 2x16A 2-kanálový dry contact

Shelly Wave Pro 2 – 2-kanálový Z-Wave relé na DIN lištu (dry contact) Shelly Wave Pro 2 je 2-kanálový inteligentní Z-Wave relé pro montáž na DIN lištu, vybavené dvěma nezávislými bezpotenciálovými kontakty (dry contact). V praxi umožňuje ovládat dva obvody ON/OFF v rozvaděči – např. osvětlením, ventilací, stykačem, automatizací brány nebo jinými zařízeními, která chcete zapínat a vypínat lokálně i na dálku. Modul je napájen z 110–240 V AC (L a N) a každý výstup může přepínat zatížení až do 16 A (celkem až do 25 A). K vstupům SW1 a SW2 připojíte klasické spínače nebo tlačítka a chování (přepínač / tlačítko) nakonfigurujete v nastavení Z-Wave. Díky tomu instalace funguje „normálně“ z tlačítka na zdi a je zároveň viditelná ve chytrém domě. To je důležité: Wave Pro 2 pracuje v technologii Z-Wave (EU 868,4 MHz), takže vyžaduje ústřednu/bránu Z-Wave (gateway/hub) – ta zajišťuje ovládání z aplikací a automatizaci. Zařízení může také fungovat jako opakovač Z-Wave a pomáhá tak rozšiřovat síť v domě nebo budově.Nejdůležitější informace: Z-Wave komunikace (EU 868,4 MHz) – vyžaduje Z-Wave ústřednu (gateway), nefunguje jako Wi-Fi zařízení. 2 nezávislé kanály ON/OFF – samostatné výstupy O1 a O2 ovládané lokálně i z ústředny. Bezpotenciálový kontakt (dry contact) – flexibilní použití v řídicích obvodech a instalacích 230 V AC. Max. 16 A na kanál / 25 A celkem – pro ovládání osvětlení, stykačů, automatizace. Montáž na DIN lištu – instalace do rozvaděče, pořádek a snadná údržba. Vstupy na konektor nebo tlačítko (SW1, SW2) – konfigurovatelné typy vstupů v parametrech Z-Wave. NO/NC pro každý výstup – výběr typu kontaktu (normálně otevřený / normálně uzavřený). Časovače Auto ON / Auto OFF – nezávislé pro oba kanály (sekundy nebo milisekundy). Ochrana před přehřátím – automatické vypnutí relé a zpráva do ústředny. Podpora zabezpečení S0 a S2 (Authenticated / Neautorizované) – podpora bezpečného párování. Dosah až 40 m v interiéru – závisí na podmínkách a topologii sítě. Rozměry 94 × 19 × 69 mm – kompaktní šířka v rozvaděči. Dálkové ovládání a kompaktní velikost Wave Pro 2 umožňuje ovládat dva obvody z úrovně centrály Z-Wave a aplikace a zároveň zachovává lokální ovládání z konektoru nebo tlačítka připojeného ke vstupům SW1 a SW2. V praxi: instalace funguje „normálně“ z tlačítka a vy navíc máte dálkové ovládání a automatizaci v chytrém domě (přes Gateway Z-Wave). Zařízení je určeno pro montáž na DIN lištu a má rozměry 94 × 19 × 69 mm (H × W × D, ±0,5 mm). Šířka 19 mm umožňuje zabírat málo místa v rozvaděči, což usnadňuje plánování modulů a udržování pořádku v instalaci.Schéma připojení Wave Pro 2 je napájen napětím 110–240 V AC (L a N). Přepínatelné obvody se připojují k kolejím I1 - O1 a I2 - O2 – jedná se o bezpotenciálové kontakty (dry contact), takže modul funguje jako „suchý“ relé a může ovládat různé obvody v přípustném rozsahu parametrů. Vstupy SW1 a SW2 slouží k připojení klasického konektoru nebo tlačítka, což umožňuje místní ovládání každého kanálu nezávisle.Suchý kontakt – plná flexibilita ovládání Wave Pro 2 je vybaven dvěma bezpotenciálovými reléovými kontakty (dry contact), což znamená, že výstupy I1–O1 a I2–O2 neuvádějí vlastní napětí. Relé funguje jako klasický kontakt – svírá nebo rozpíná obvod, který si sami přivedete. V praxi to poskytuje velkou instalační flexibilitu. Můžete ovládat obvody 230 V AC v rozvaděči, ale také ovládací dráhy v automatizaci, stykače nebo jiná zařízení vyžadující čistý kontakt. Díky této konstrukci modul dobře funguje tam, kde je potřeba nezávislé a bezpečné přepínání signálu bez vnucování konkrétního napětí samotným zařízením. Rozvrhy a automatické akce Wave Pro 2 může fungovat podle naplánovaných scénářů ve vaší Z-Wave centrále – zapnutí a vypnutí v určitý čas, reakce na další zařízení, denní a noční režimy nebo logika závisí na stavu systému. Modul má navíc vestavěné časovače Auto ON a Auto OFF pro každý kanál. Můžete nastavit, aby se výstup vypnul po určité době od zapnutí (např. ventilátor se po 10 minutách zapnul automaticky po zadaném zpoždění. Čas lze definovat v sekundách nebo milisekundách – zvlášť pro O1 a O2. Toto spojení logiky v ústředně Z-Wave a lokálních časovačů v samotném zařízení poskytuje velkou flexibilitu – od jednoduchých časových funkcí až po rozsáhlejší scény v celém systému. Použití Wave Pro 2 je univerzální 2-kanálový modul na DIN lištu, který se osvědčí v domácích, komerčních i technických instalacích. Díky dvěma
