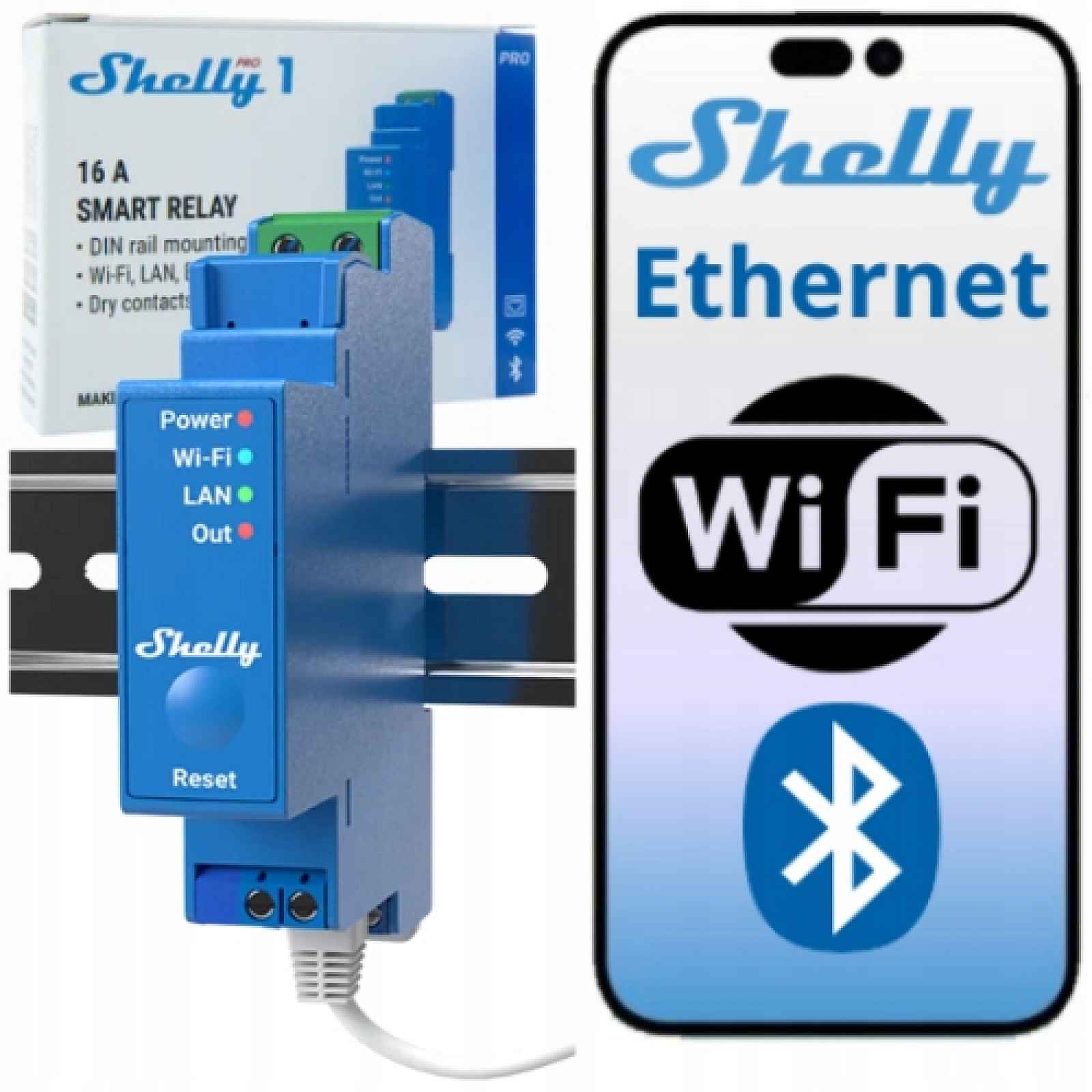

Shelly Pro 1 V1 – relé Din dry contact Wi-Fi Lan do rozvaděče

Shelly Pro 1 V1 – relé DIN se suchým kontaktem a LAN Shelly Pro 1 V1 je jednokanálový relé s bezpotenciálovým kontaktem (dry contact), určený pro montáž na DIN lištu v rozvaděči. Umožňuje ovládání osvětlení, stykačů, vrat, automatizace budov a dalších řídicích obvodů, u kterých relé neudává napětí na výstup. Zařízení je napájeno 110–240 V AC a nabízí komunikaci Wi-Fi, LAN (RJ45) a Bluetooth a také vestavěné rozhraní Web UI, které umožňuje místní konfiguraci a plnou kontrolu bez dalšího softwaru. Může pracovat zcela lokálně v síti nebo vzdáleně přes internet – bez potřeby hubuNejdůležitější informace: Ovládání pomocí aplikace Shelly Smart Control a pomocí prohlížeče (webové uživatelské rozhraní) Jednokanálový relé DIN s bezpotenciálovým kontaktem (dry contact) Určeno pro elektrické rozvaděče a profesionální instalace Napájení 110–240 V AC – není podporováno napětí DC Suchý kontakt – relé neuvádí napětí, pouze svírá/rozpíná obvod Maximální spínací proud 16 A (AC) Konektivita LAN (RJ45), Wi-Fi 2.4 GHz a Bluetooth Není potřeba žádný hub – funguje samostatně v lokální síti Vestavěné webové uživatelské rozhraní pro lokální konfiguraci a ovládání Podpora plánů, scén, skriptů, MQTT a webhooků Vstupy SW1 / SW2 – spolupráce s tlačítky a přepínači Snímač teploty a ochrana proti přehřátí Montáž na DIN lištu – 1 modul Rozměry: 94 × 19 × 69 mm Montáž a rozměry Zařízení je určeno pro montáž na standardní DIN lištu v elektrickém rozvaděči. Taková forma instalace usnadňuje udržování pořádku ve skříni, správné vedení kabelů a rychlý servisní přístup – jak při spuštění, tak při následném rozšiřování instalace. Shelly Pro 1 V1 zabírá 1 modul DIN, takže se hodí i do hustě zabudovaných rozvaděčů. Použití šroubových svorek umožňuje pevné a trvalé připojení vodičů, což je důležité v instalacích pracujících nepřetržitě nebo při větším zatížení. Rozměry zařízení:94 × 19 × 69 mmSchéma připojení Shelly Pro 1 V1 je napájen napětím 110–240 V AC, které se připojuje ke svorkám L a N – je vyžadován neutrální kabel. Výstup relé je suchý kontakt (I–O). Zařízení neuvádí napětí, pouze svírá nebo rozpíná ovládací obvod: vpravo: příklad odporového zatížení (např. osvětlení), vlevo: indukční zatížení (např. motor) s použitím RC snubberu. Vstupy SW1/SW2 slouží k připojení tlačítek nebo spínačů a nejsou elektricky spojeny s reléovým výstupem. Toto řešení umožňuje bezpečné ovládání stykačů, automatizace a dalších řídicích systémů v rozvaděči.Suchý kontakt – plná flexibilita ovládání Shelly Pro 1 V1 je vybaven bezpotenciálovým kontaktem (dry contact), který umožňuje ovládání obvodů bez ohledu na napájecí napětí samotného zařízení. Relé funguje jako klasický výkonný prvek – nenapájí zátěž, ale pouze ovládá jeho obvod. I–O kontakty neuvádějí napětí – spouštějí nebo roztahují ovládací obvod, takže zařízení může spolupracovat s různými typy instalací, kde je vyžadováno čisté kontaktní ovládání, aniž by došlo k zásahu do napájecího okruhu. Takové řešení funguje všude tam, kde má relé plnit roli mezikusu v rozvaděčiRozvrhy a automatické akce Zařízení umožňuje vytvářet automatické plány a scény, které umožňují nastavit fungování obvodů přesně podle potřeb instalace. Logika ovládání se ukládá přímo do zařízení, takže funguje lokálně a bez ohledu na přístup k internetu. V aplikaci Shelly Smart Control lze nakonfigurovat až 20 plánů, které automaticky spustí nebo rozbalí kontakt v určitý čas, ve vybrané dny v týdnu nebo podle definovaného časového scénáře. Díky podpoře Webhooks, MQTT a ShellyScript je možné vytvářet pokročilejší vztahy a reakce mezi různými zařízeními nebo systémy, např.: ovládání stykače v určitých hodinách, dočasné odpojení napájení vybraných obvodů, reagovat na signály z jiných prvků instalace Pokročilé integrace a skripty Relé bylo navrženo s ohledem na integraci s rozsáhlejšími řídicími systémy. Podpora MQTT, webhooků (URL actions) a ShellyScriptu umožňuje přímou komunikaci s dalšími zařízeními, servery nebo nadřazenými systémy – bez nutnosti použití dalších bran. Díky tomu je možné vytvářet vlastní logiku provozu, reagovat na události v reálném čase a integrovat se systémy BMS nebo automatizací založenou na místní síti. Skripty se spouštějí přímo v zařízení, což zajišťuje rychlou odezvu a nezávislost na cloudu. Díky tomuto přístupu může být relé součástí většího řídicího systému a zároveň zachovávat lokální a stabilní provoz v
