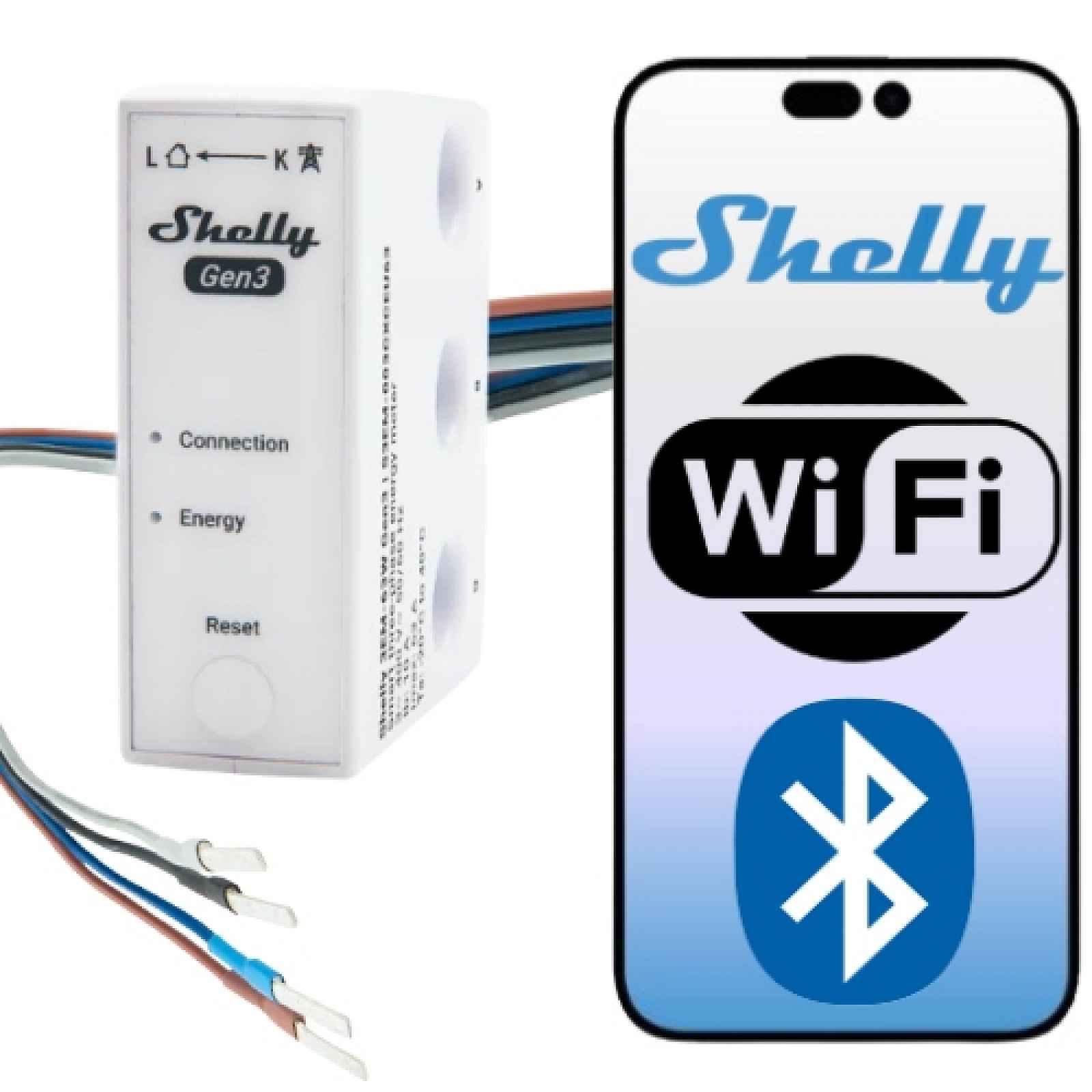

Shelly 3EM-63W Gen3 třífázový Wi-Fi elektroměr na Din lištu

Shelly 3EM-63W Gen3 – kompaktní třífázový měřič energie na DIN lištu Jedná se o kompaktní elektroměr určený pro monitorování třífázových instalací nebo tří nezávislých jednofázových obvodů. Montuje se přímo do rozvaděče, při vypínačích na DIN lištu, nezabírá žádné další místo a nekomplikuje instalaci. Verze Wire využívá továrně vyvedené barevné kabely, což výrazně zjednodušuje připojení a zkracuje dobu montáže. Měření proudu probíhá bezkontaktně, přesunutím fázových vodičů přes měřicí otvory. Zařízení měří v reálném čase napětí, proud, výkon a spotřebu energie pro každou fázi a údaje jsou dostupné lokálně v síti Wi-Fi i na dálku. Celek funguje stabilně i tehdy, když je přístup k internetu omezený.Nejdůležitější informace: Třífázový elektroměr pro elektrické instalace 230/400 V Monitorování třífázové instalace nebo tří nezávislých jednofázových obvodů Určeno pro montáž do elektrického rozvaděče na DIN lištu Měření proudu až 63 A v každé fázi Bezkontaktní měření proudu bez externích převodovek – fázové vodiče procházejí otvory měřiče Přesné měření napětí, proudu, činného a zdánlivého výkonu a spotřeby energie Verze W (Wire) s továrně vyvedenými barevnými fázovými a neutrálními vodiči Určeno pro provoz v kombinaci s nadproudovým nebo proudovým vypínačem (MCB / RCD) Neplní funkci zabezpečení a nepřerušuje napájení Wi-Fi připojení 2,4 GHz pro každodenní práci v místní síti Bluetooth slouží k rychlému spárování zařízení Místní práce s vestavěným webovým rozhraním – bez povinnosti používat cloud Záznam dat každou 1 minutu v paměti zařízení (historie až 7 dní) Možnost exportu dat a integrace přes API, MQTT a skripty Integrace s aplikací Shelly Smart Control a systémy domácí automatizace Použití Monitorování spotřeby energie v třífázových instalacích v domácnostech, firmách a technických zařízeních Měření energie pro hlavní rozvaděče a podrozvaděče Analýza spotřeby elektrické energie strojů, čerpadel, ventilace, klimatizace a elektrického vytápění Kontrola zatížení a vyvažování fází v 3-fázových instalacích Monitorování tří nezávislých jednofázových obvodů v jednom rozvaděči Analýza výroby a spotřeby energie v fotovoltaických instalacích Shromažďování dat do systémů automatizace, BMS a Home Assistant prostřednictvím MQTT a API Vzdálený a lokální přehled o spotřebě energie v aplikaci a přes webové rozhraní Montáž a místo instalace Zařízení je určeno k montáži do elektrického rozvaděče, přímo na DIN lištu, nad nebo pod nadproudový nebo proudový jistič (MCB / RCD). Taková forma montáže umožňuje udržovat pořádek v rozvaděči a nevyžaduje vylučování samostatného místa pro počítadlo. Díky kompaktnímu pouzdru o rozměrech 21 × 54 × 42 mm (bez kabelů) se zařízení bez problémů vejde i do hustě zabudovaných rozvaděčů. Integrované měřicí otvory umožňují bezkontaktní měření proudu po převedení fázových vodičů instalace. Verze W (Wire) je vybavena továrně vyvedenými fázovými vodiči a neutrálním vodičem o délce 260 mm, což usnadňuje vedení spojů a poskytuje větší volnost při instalaci u modulárních fotoaparátů.Schéma připojení – princip fungování Zařízení je napájeno napětím 230 V AC (L + N) a montováno k modulárním fotoaparátům v rozvaděči. Napájení slouží pouze pro provoz měřicí elektroniky. Měření proudu probíhá bezkontaktně – fázové vodiče monitorovaných obvodů se provádějí přes měřicí otvory zařízení podle označení K → L. Každý otvor odpovídá jedné fázi nebo jednomu jednofázovému obvodu. V provedení 3EM-63W se fázové vodiče (A, B, C) a neutrální vodič N připojují k nadproudovému nebo proudovému jističi (MCB / RCD) nebo k příslušným kolejnicím podle konstrukce rozvaděče. Zařízení neovládá obvody a neodpojuje napájení – plní pouze funkci měřeníMěřicí funkce Zařízení provádí nepřetržité měření elektrických parametrů zvlášť pro každou fázi nebo pro každý monitorovaný jednofázový obvod. Data se aktualizují v reálném čase a ukládají se lokálně do paměti zařízení. Měřené veličiny zahrnují napětí, proud, činný a zdánlivý výkon a spotřebu energie a také poměr výkonu. Měření je prováděno s vysokou přesností v souladu s třídou B (IEC 62053-21), což umožňuje spolehlivou analýzu spotřeby energie. Zařízení podporuje čtyřkvadrantové měření, takže je vhodné i pro instalace s fotovoltaikou – zaznamenává jak spotřebu, tak i odesílání energie do sítě.
