Servisní sada Avifly Fnirsi 2C53T osciloskop, páječka, Esd podložka
Sada pro servis elektroniky s osciloskopem FNIRSI 2C53T High Profile, páječkou FNIRSI HS-01, ESD podložkou 80 x 60 cm a měřicím a pájecím příslušenstvím. Usnadňuje organizaci pracoviště pro diagnostiku obvodů, měření a přesné opravy elektroniky. Celý popis ↓
Popis Servisní sada Avifly Fnirsi 2C53T osciloskop, páječka, Esd podložka
Servisní sada Avifly FNIRSI 2C53T + osciloskop, páječka, ESD podložkaServisní sada pro elektroniku Avifly FNIRSI 2C53T High Profile
FNIRSI 2C53T kombinuje dvoukanálový osciloskop, multimetr TRMS a generátor signálu. Páječka HS-01 podporuje napájení USB-C PD a DC a přiložená podložka vytváří prostornou pracovní plochu. Sada bude užitečná v servisu elektroniky, modelářské dílně a při opravách FPV zařízení.
Pro koho je tento set určen?
- Pro servisní techniky a hobby uživatele, kteří potřebují osciloskop, multimetr a generátor v jednom zařízení
- Pro osoby pájející a diagnostikující elektroniku na uspořádaném pracovišti
- Pro uživatele pracující s elektronickými obvody, deskami plošných spojů a elektronikou FPV
Zobrazit celý popis
Pro koho není?
Pro ty, kteří hledají plnohodnotný laboratorní osciloskop s velkou obrazovkou a rozsáhlým dekódováním sběrnice
Pro uživatele vyžadující páječku s napájecím adaptérem je součástí balení – v uvedeném obsahu HS-01 není napájecí adaptér
Nejdůležitější vlastnosti
- FNIRSI 2C53T High Profile – 2-kanálový osciloskop s pásmem 50 MHz a vzorkováním 250 MS/s, se dvěma sondami P6100 10X
- Tři funkce měření – osciloskop, multimetr TRMS 19999 counts a generátor DDS do 50 kHz v jednom zařízení
- Páječka FNIRSI HS-01 – regulace teploty 80-420 °C, OLED displej a sada šesti hrotů
- ESD podložka 80 x 60 cm – dvouvrstvá pracovní plocha o tloušťce 2 mm s uzemňovacím kabelem
- Příslušenství pro měření a přesné práce – kabely ANENG PT1010, dvě ocelové pinzety a čistič hrotů s měděnou vlnou
Technická specifikace
| Osciloskop | FNIRSI 2C53T, 2 kanály, pásmo 50 MHz, vzorkování 250 MS/s |
| Multimetr | TRMS, 19999 otáček, měření napětí, proudu, odporu, kapacity a teploty |
| Generátor | DDS, výstupní frekvence až 50 kHz |
| Obrazovka osciloskopu | 2,8 palce, 320 x 240 px |
| Páječka | FNIRSI HS-01, výkon až 65 W přes USB-C PD nebo až 96 W při napájení DC 24 V |
| Rozsah teploty páječky | 80-420 °C |
| Podložka | 80 x 60 cm, tloušťka 2 mm |
| Kabely ANENG PT1010 | délka 153 cm, max. 1000 V CAT III a 20 A |
| Pinzety | nerezová ocel, rovná 140 mm a ohnutá 124 mm |
| Čistič | měděná vlna v kovové nádobě, rozměry cca. 7 x 7 cm |

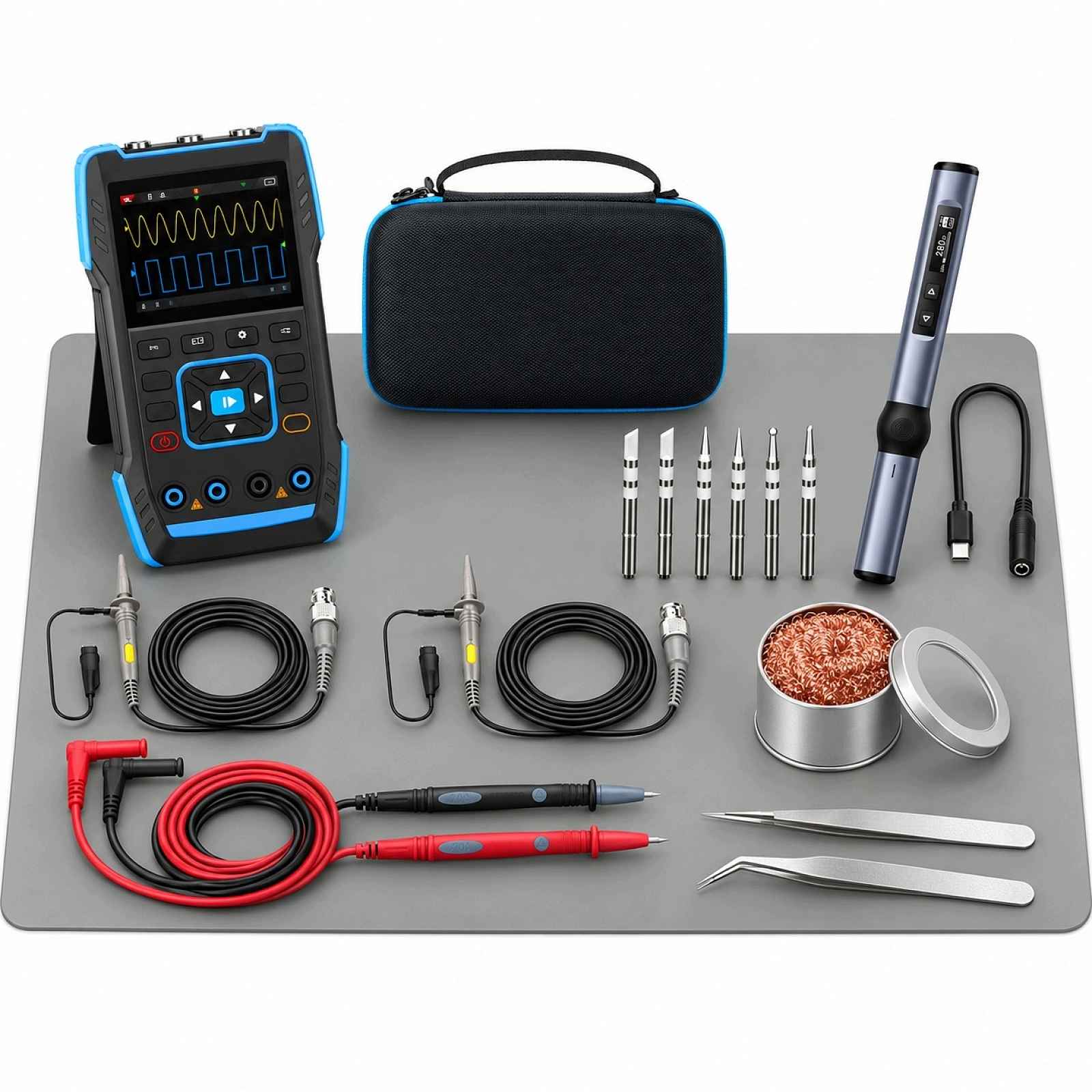

Obsah sady
- 1x osciloskop FNIRSI 2C53T High Profile
- 2x osciloskopická sonda P6100 10X
- 1 x sonda s krokodýlky
- 1 x multimetrové měřící kabely dodávané s FNIRSI 2C53T
- 1 x nabíjecí USB kabel, pouzdro, návod a balení FNIRSI 2C53T
- 1 x páječka FNIRSI HS-01
- 6 x pájecí hrot: KR, K65, B2, ILS, BC3 a BC2
- 1 x kabel USB-C na DC pro páječku
- 1 x ESD podložka Avifly 80 x 60 cm s uzemňovacím kabelem
- 1 x sada měřicích kabelů ANENG PT1010 se 6 měřicími koncovkami
- 1 x sada dvou ocelových pinzet: rovná a ohnutá
- 1 x kovová nádoba s vložkou z měděné vlny pro čištění hrotů
Nejčastější dotazy Čím se liší varianta High Profile od Standardu?
High Profile obsahuje dvě osciloskopické sondy P6100 10X. Varianta Standard má jednu takovou sondu.
Je páječka FNIRSI HS-01 po vyjmutí z krabice připravena k provozu?
Součástí balení je páječka, šest hrotů a kabel USB-C na DC. Napájecí zdroj není uveden v obsahu balení. HS-01 podporuje USB-C PD a napájení DC 9-24 V.
Lze kabely ANENG PT1010 používat s multimetrem FNIRSI 2C53T?
Kabely jsou určeny pro měřiče a multimetry. Před připojením zkontrolujte kompatibilitu konektorů. Při měření proudu nepřekračujte rozsah FNIRSI 2C53T, který dosahuje až 9,999 A, přestože vodiče PT1010 mají označení až 20 A.
Vyžaduje ESD podložka připojení k uzemnění?
Ano. Podložka je vybavena uzemňovacím kabelem a měla by být používána s odpovídajícím uzemňovacím bodem ESD.
Obsahuje sada vybavení pro pájení a diagnostiku?
Ano. Obsahuje páječku s hroty, osciloskop se sondami, měřící kabely, ESD podložku, pinzety a čistič hrotů.
Rada odborníka Avifly: Při použití osciloskopu připojte hmotnost sondy k příslušnému bodu testovaného systému. Před měřením zkontrolujte také rozsah napětí sondy a měřiče – označení měřicích kabelů nezvyšuje rozsah samotného zařízení.
