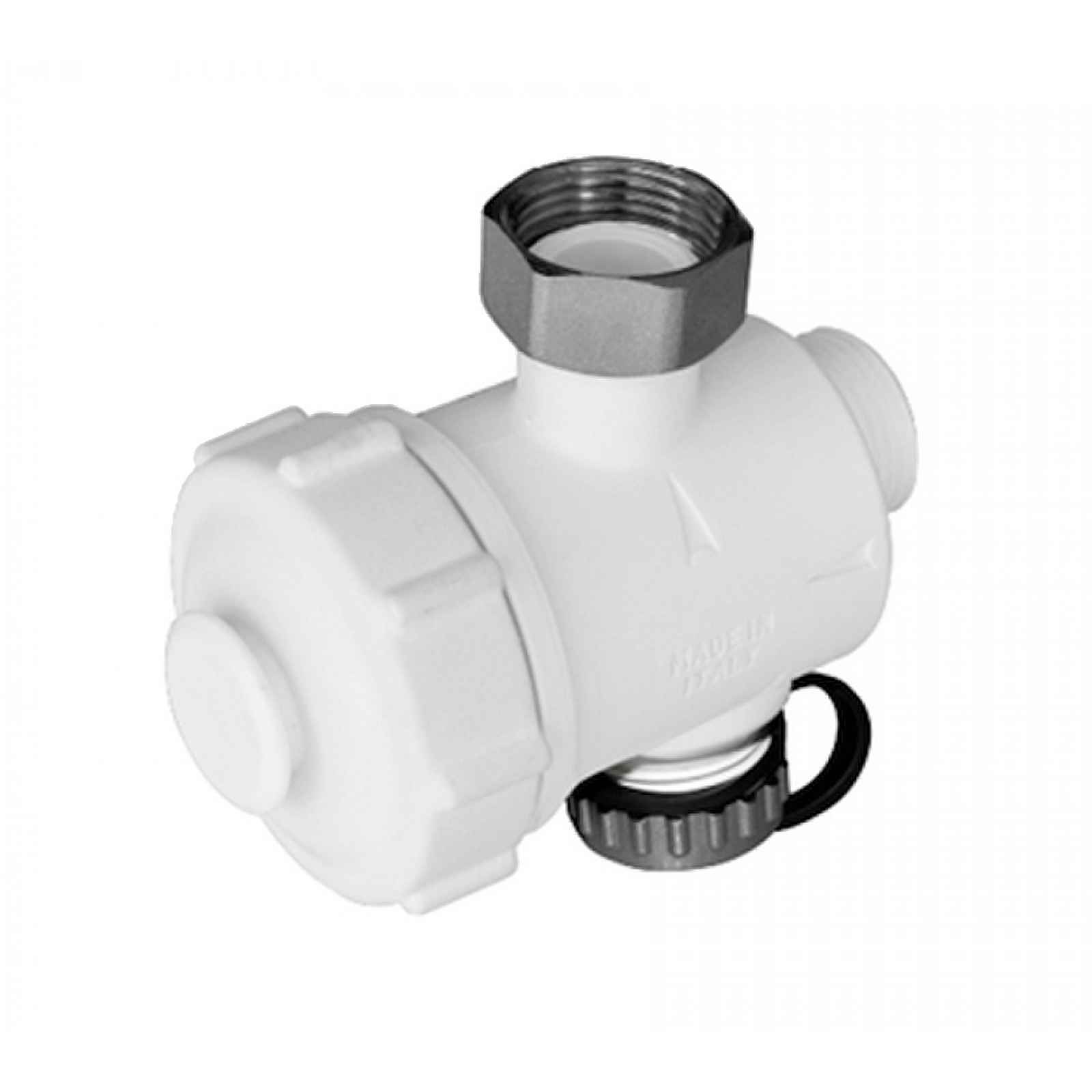

Separátor, Magnetický filtr Hippo 3/4" Magnetizér
Mini magnetický separátor – filtrační zařízení s magnetem pro montáž pod kamna (kotlem)Přípojka 3/4"Produkt italské firmy EUROACQUEKatalogové číslo: HIPPOWH1Mini magnetický separátor pro instalaci do C.O. Celý popis ↓
Popis Separátor, Magnetický filtr Hippo 3/4" Magnetizér
HIPPO je nový, nejmenší magnetický filtr na trhu, přizpůsobený pro vertikální i horizontální montáž. Rychlý a snadný k montáži do malého prostoru pod plynovým kotlem díky malým rozměrům filtru.
HIPPO je filtrační zařízení s magnetem pro montáž pod kotel díky použití filtrační vložky, neodymového magnetu a komory pro sběr mechanicky odděluje nečistoty nacházející se v instalační vodě.
Toto nové zařízení na našem trhu funguje jako filtrační a separační zařízení pro nečistoty, včetně magnetických. Díky svým malým rozměrům je zajímavou alternativou k větším a již známým oddělovačům filtrů (magnetických nebo nemagnetických) několika firem, které vystavujeme na jiných aukcích.
Zobrazit celý popis
Díky své konstrukci při montáži vodorovně i svisle proniká voda vracející se z instalace C.O. dovnitř filtrační sítě o hustotě 500 mikronů, kde oddělený magnetit narazí na silný magnet o výkonu 11 000 Gaussa a nečistoty se zastaví na síti. Snadné vyčištění separátoru se provádí vyjmutím bajonetu magnetu a vypuštěním nečistot odšroubováním vypouštěcí zátky nebo (v závislosti na způsobu montáže separátoru) odšroubováním krytu.
Produkt by měl být instalován ve směru šipek viditelných na těle. Základní čištění filtru každých 15/30 dní. Úplné čištění by mělo být prováděno každých 12 měsíců nebo dříve (pokud je náplň špinavá).Instalace:
Montáž a demontáž by měla probíhat na studené a tlakově vybité instalaci. Zařízení musí být namontováno na zpětném kabelu ve směru průtoku uvedeném šipkami na tělese.Schémata připojení:
- Separátor, horizontální nebo vertikální montáž (střední schéma)
- Topný systém (např. radiátory)
- Kamna
- Čištění separátoru
Princip fungování zařízení s magnetickou vložkou je založen na:
mechanická filtrace díky použití speciální filtrační vložky
oddělení feromagnetických částic pomocí neodymového magnetu
Schéma fungování:Síťový filtr (filtrace 500 μ m)Komora magnetuMagnet (11 000 na Gaussově stupnici)Vypouštěcí zátkaměď, hliník, pevné usazeninymagnetické usazeninyTechnická specifikace:
Materiály
| Korpus | plast PA 12 |
| Maticová spojka | mosaz EN 12165 CW617N, niklovaná |
| Vypouštěcí zátka (záslepka) | mosaz EN 12165 CW617N, niklovaná |
| Hydraulické těsnění | EPDM |
| Filtrační vložka | nerezová ocel EN 10088-2 (AISI 304) |
Spojení
| strana kotle | 3/4“ GW (matice) |
| strana instalace | 3/4“ GZ |
| vypouštěcí strana | 3/4“ GZ |
Parametry:Médium: voda, netoxické roztoky glykoluMaximální koncentrace glykolu: 30 %Maximální pracovní tlak: 7 barRozsah provozní teploty: 0÷90 °CPrůtok: 30 l/mSíla magnetu: 11 000 GaussůPrůměr síťky filtrační vložky: 500 μ mDoporučeno pro kotle o výkonu do 35 kW
