Secespol LB31- 30 Výměník Tepla

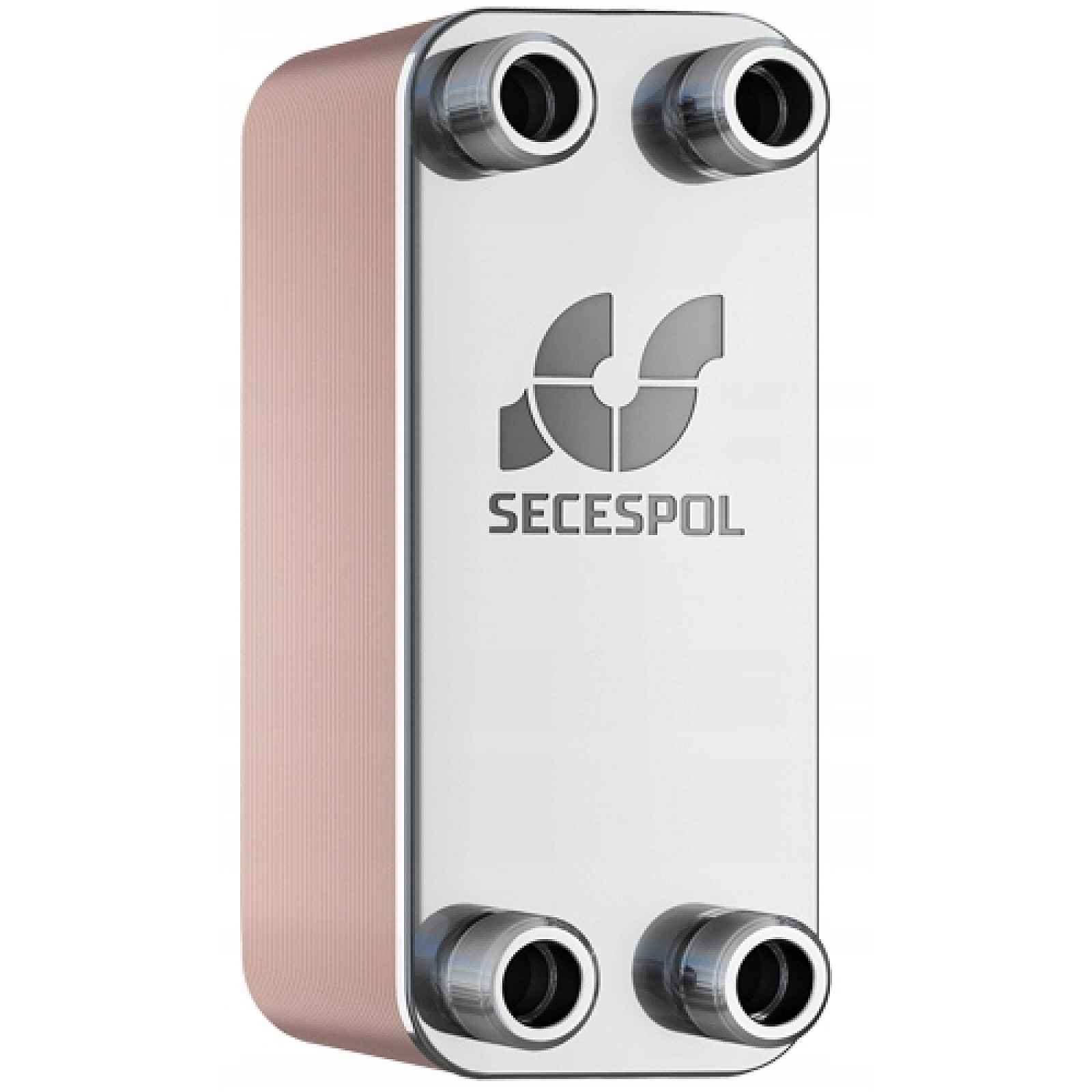

SECESPOL Jednoprůtokový pájený deskový výměník LB31-30-1" (přípojky: 4 GZ přípojky) 0203-0063 SECESPOL V deskových výměnících tvoří plochu pro výměnu tepla vroubkované desky z nerezové oceli spojené do balíčku metodou tvrdého vakuového pájení (pájené deskové výměníky) nebo zkroucené s použitím těsnění a vnějších rámů (kroucené deskové výměníky). Průtok tekutin je zaměřen na každý druhý kanál vytvořený topnými deskami. Maximální konstrukční tlak: 30 bar Minimální konstrukční tlak: 0 bar Počet přípojek: 4.0 Spojování desek: Pájené mědí Maximální průtok: 1,44 m3/h Typ připojení: Vnější závit Rozteč svislých otvorů: 232 mm Rozteč hrdel vodorovně: 68 mm Schéma průtoku: Jednoprůtokové Minimální konstrukční teplota: -195 °C Vybavení tepelnou izolací: ne Vybaveno upevňovacím držákem: ne Vybavení ocelovými spojkami pro svařování: ne - Optimální tvarování průtokových kanálů zajišťuje kompromis mezi dosažením nízkého průtokového odporu a vysokou účinností přenosu tepla a zároveň zabraňuje hromadění nečistot uvnitř výměníku. - těsnost konstrukce a pevné spojení desek zajišťuje proces pájení ve vakuové peci Pro každou velikost výměníku je možné zvolit různé velikosti přípojek a dvouprůtokovou verzi výměníku, která se vyznačuje vysokou účinností výměny tepla při náročnějších parametrech - vysoká korozní odolnost - pájené mědí - malé rozměry při velkém tepelném zatížení - vysoká odolnost vůči změnám tlaku a teploty Technické údaje: Typ výrobku: VÝMĚNÍK Počet desek: 30 Max. pracovní tlak: 30 bar Maximální teplota průtoku: 230 °C Materiál: Nerezová ocel Výkon: 33 kW Model: Pájený Připojení primárního obvodu: Vnější závit Připojení sekundárního obvodu: Vnější závit Velikost závitu primárního obvodu: 1 palec Velikost závitu sekundárního obvodu: 1 palec (25) Jmenovitý vnitřní průměr primárního obvodu: 1 palec (25)
