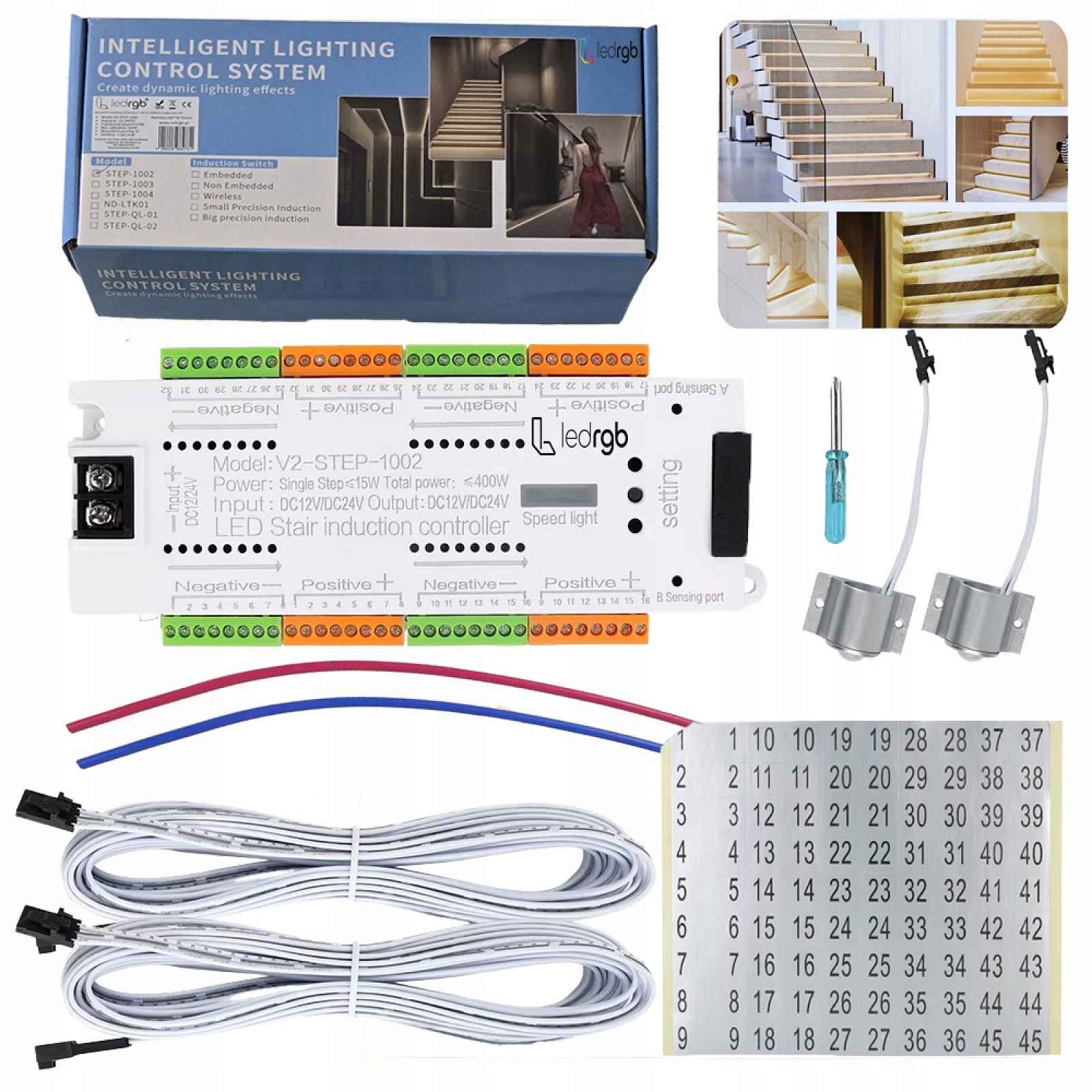

Schodišťový ovladač 32 kanálů 12-24 V DC 500 W 2x Pohybový detektor Kaskádový Pir

Schodišťový ovladač 32 kanálů 12-24 V DC 500 W 2x Pohybový detektor Kaskádový Pir✅Schodišťový ovladač LEDRGB PREMIUM – automatické osvětlení schodů 12V/24V✅Hlavní vlastnosti:Automatické zapnutí a vypnutí – světlo se rozsvítí, když detekuje pohyb, a zhasne po přechodu uživatele.Plynulý světelný efekt – LED pásky se rozsvítí postupně, postupně a vytvářejí elegantní efekt světelné vlny.Obsluha až do 32 stupňů – ideální pro malé i velké schody.Spolupráce s LED páskami 12 V nebo 24 V (jednobarevnými).Snímače pohybu A a B – detekují vstup zespodu nebo zhora schodů.Programovatelné parametry – dobu svícení, rychlost zapalování a počet stupňů lze nastavit ručně.Napájecí vstup DC 12V/24V – spolupracuje s napájecími zdroji LEDRGB z vaší nabídky.Bezpečný provoz – ochrana proti zkratu a přetížení.✅Technické specifikace – Schodišťový ovladač LEDRGB V2-STEP-1002Značka: LEDRGBTyp zařízení: Inteligentní LED schodišťový ovladačNapájeníNapájecí napětí: DC 12 V / 24 VDoporučený napájecí zdroj: min. 500 W DC (např. napájecí zdroje LEDRGB 24 V IP67)Polarita: povinně zachovat (+/–), zařízení není odolné vůči zpětnému připojeníLED výstupMax. celkový výkon: 500 WMax. výkon na kanál (krok): 15 WPočet kanálů (stupňů): až 32 krokůTyp pásků: jednobarevné LED (12 V nebo 24 V DC)Typ efektu: plynulé sekvenční zapalování a zhasínáníOvládání a nastaveníSnímače pohybu: 2 × PIR (dosah 2 až 3 m, úhel cca. 120°)Vstupy senzorů: SENSOR A (horní část schodů) / SENSOR B (spodní část schodů)Regulace rychlosti efektu: 4 režimy – 15 s / 30 s / 45 s / 60 sProgramování počtu kroků: 1–32 (rychlé nastavení pomocí tlačítka SET)Paměť nastavení: ano (EEPROM – po odpojení napájení zachovává konfiguraci)Režim provozu: automatický (sekvence nahoru nebo dolů, v závislosti na senzoru)✅Popis schématu připojení schodišťového ovladačeNapájeníNa pravé straně vidíme LED zdroj 12 V nebo 24 V DC, napájený ze sítě 230 V AC.Napájecí zdroj dodává stejnosměrné napětí (DC) do ovladače.Napájení ovladače: DC 12V/24V (označeno jako napájecí zdroj)Vstup 230 V AC: připojeno k domácí síti (L a N)Výstup DC (+ a –): vodiče jdou do vstupu „INPUT 12/24V“ v ovladačiLED schodišťový ovladač (střední část)Zařízení viditelné uprostřed je ovladač LEDRGB V2-STEP-1002.Na jeho krytu jsou jasně vyznačeny:Input + / – (vstup napájení z napájecího zdroje DC 12 V/24 V)VÝSTUP – a + (výstupy pro jednotlivé stupně LED)A SENSOR PORT (senzor pohybu na horní straně schodů)B SENSOR PORT (senzor pohybu na spodní straně schodů)Připojení schodišťového osvětlení (LED pásek)Každý stupeň (od 1 do 20 na schématu) má samostatnou LED pásku.Červené čáry → pozitivní vodiče (V+)Černé linky → záporné vodiče (V–)Každý pár kabelů z LED pásku je připojen k samostatnému výstupu na ovladači:svorky označené jako „Positive Pole“ (V+) a „Negativní Pole“ (V–)postupně pro stupně 1, 2, 3... až do 20Díky tomu může ovladač sekvenčně rozsvítit LED pásky – zdola nahoru nebo naopak.✅Snímače pohybu LEDRGB – přesné a estetické rozpoznání pohybu LEDRGB pohybové senzory jsou klíčovým prvkem systému automatického osvětlení schodů. Jsou zodpovědné za spuštění sekvence rozsvícení LED pásků v okamžiku, kdy se uživatel přiblíží ke schodům – zespodu nebo shora. ⚙ Funkce a funkce Součástí balení jsou dva PIR senzory – označené jako senzor A (nahoře) a senzor B (dole). Každý z nich detekuje pohyb v rozsahu 120° a ve vzdálenosti 1 až 3 metrů. Po detekci pohybu přenášejí signál do ovladače LEDRGB, který plynule spouští osvětlení stupňů ve správném směru (nahoru → dolů nebo dolů → nahoru). ✅ Originální ovladač LEDRGBNa fotografii je zobrazen originální schodišťový ovladač LEDRGB ze série Vstep, určený pro inteligentní LED osvětlení schodů.Zařízení má trvalé, laserem nanesené označení značky LEDRGB a kompletní popisy vývodů.Označení LED RGB je zárukou originality, kvality provedení a kompatibility s produkty řady PREMIUM.✅Schéma připojení schodišťového ovladače LEDRGB V2-STEP-1002 (32 kanálů)Obraz ukazuje umístění konektorů, způsob připojení napájení, LED pásků a pohybových senzorů k ovladači LEDRGB.1. Napájení (Input / Connect to Power Supply)K konektorům na levé straně ovladače se připojuje napájecí zdroj DC 12 V nebo 24 V.Označení:„+“ (plus) – kladný kabel z napájecího zdroje„–“ (mínus) – záporný kabel z
