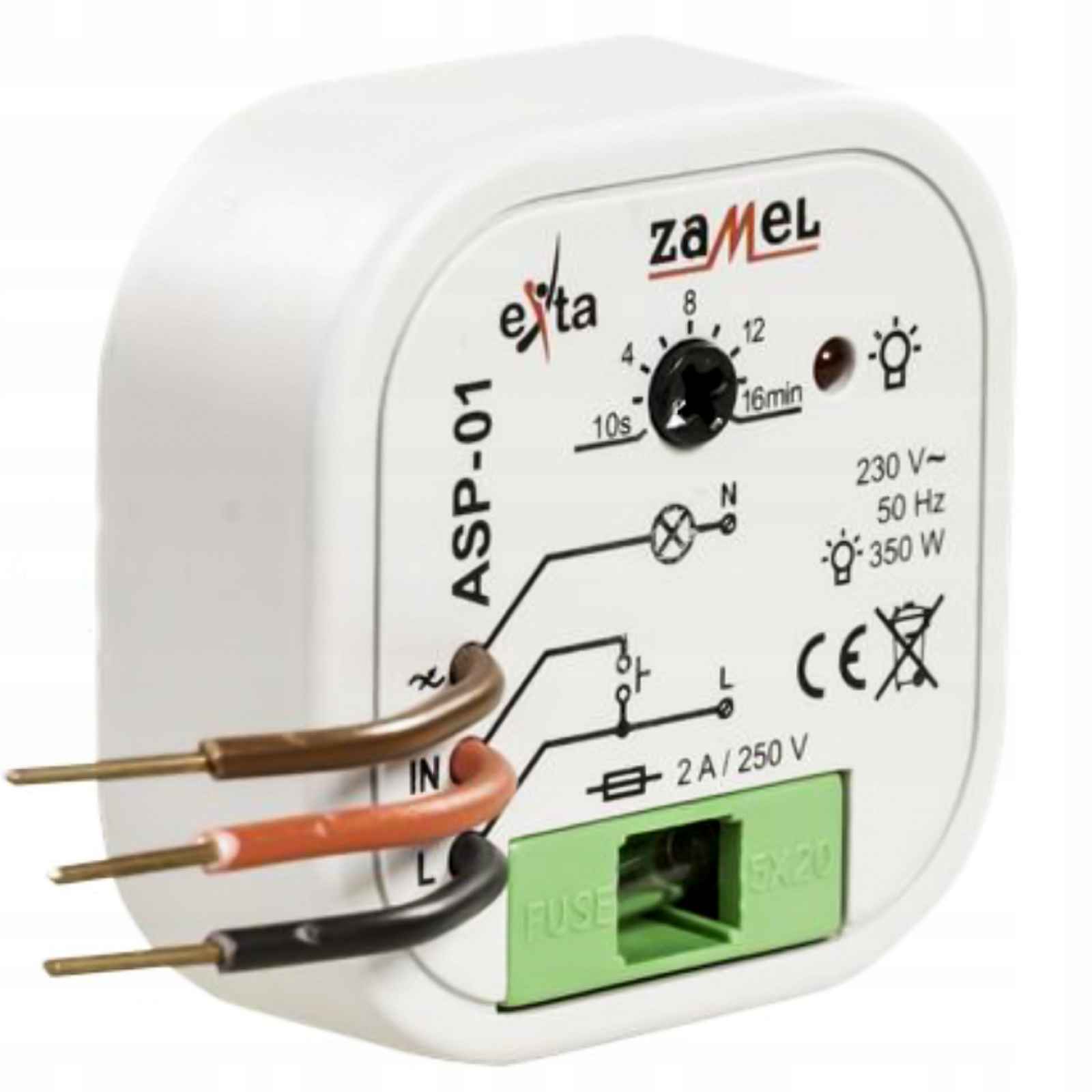

Schodišťový automat 230 V Ac 15-300 W ASP-01

Schodišťový automat 230V AC 15-300W ASP-01 EXT10000013 ZAMELTechnické údajeVýrobce: ZAMELProduktová řada: ASP-01Index výrobce: EXT100000135903669007678 – EANNapájecí kabely: L(černý), hnědý – sériově s přijímačemJmenovité napájecí napětí: 230 V~Tolerance napájecího napětí: -15 ÷ +10 %Jmenovitá frekvence: 50 HzJmenovitý odběr proudu: 8 mASpouštěcí kabel: IN (červený)Napájení přijímače: hnědýRozsah nastavení doby zapnutí: 10 s ÷ 16 minPřesnost nastavení doby zapnutí: ±3 %Opakovatelnost nastavení doby zapnutí: ±5 %Nastavení doby zapnutí: plynulé (otočný potenciometr)Kontrolka zapnutí přijímače: červená LED diodaPřípustné zatížení: 15 ÷ 350 WTechnické parametry pojistky: superrychlá 5 x 20 mm, 2 A / 250 VOvládací prvek: triakPočet připojovacích kabelů: 3Průřez připojovacích vodičů: 1 mm2Délka připojovacího kabelu: 10 cmpracovní teplota: -20 ÷ +45 ocPracovní pozice: volnáUpevnění pouzdra: do plechovky Ø60Stupeň ochrany krytu: IP20Třída ochrany: IIKategorie přepětí: IIStupeň znečištění: 2rozměry: 50 x 50 x 18 mmhmotnost: 0,025 kgPopis produktuSchodišťový automat ASP-01 slouží k ovládání žárovkového osvětlení na chodbách nebo schodištích. Po uvolnění systému se zapne osvětlení na dobu nastavenou uživatelem a poté dojde k automatickému vypnutí. Díky použitému triaku je osvětlení zesvětleno a zhasnuto plynule. Taková konstrukce umožňuje také práci ve starších instalacích, kde se přívodní kabel dostává přímo do lampy. Zařízení pak pracuje v sériovém připojení k přijímači. Pracovní dobu lze plynule nastavit v rozsahu od 10 s do 16 minut pomocí potenciometru. Schodišťový automat ASP-01 lze také použít jako časový relé realizující funkci opožděného vypnutí. Konstrukce zařízení umožňuje montáž pod tlačítkem do hluboké instalační krabice fi60.FUNKČNÍ VLASTNOSTI VÝROBKU:Ovládání osvětlení na schodištíchkontrolka zapnutí přijímače – červená LED diodadvoužilová ovládací instalaceSpolupráce pouze s žárovkovými zdroji (nepracuje s LED osvětlením ani zářivkami)plynulá regulace doby zapnutí v rozsahu od 10 s do 16 minut,spouštění systému z kabelu L,snadná adaptace na stávající elektrické instalaceměkké zapnutí a vypnutí (0,8 s),spolupráce s podsvícenými jednopólovými tlačítkysériové napájení s přijímačem
