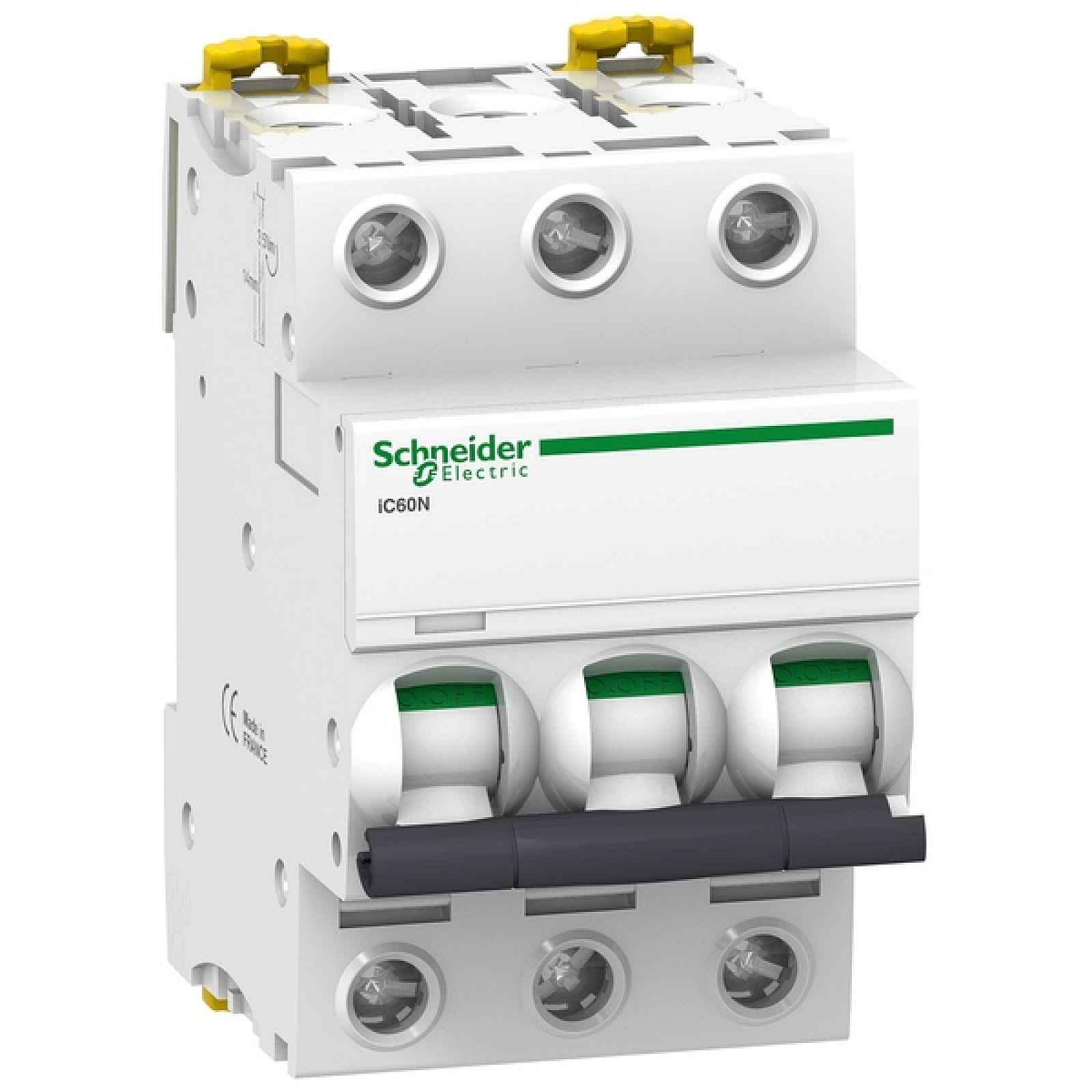

Schneider Electric nadproudový vypínač Acti9 iC60N 3P 10A D A9F75310Nadproudový spínač Schneider Electric Acti9 iC60N
Schneider Electric Acti9 iC60N je nízkonapěťový nadproudový jistič (MCB) se 3 chráněnými póly. Model má jmenovitý proud 10 A a spouštěcí charakteristiku D.
Jmenovitá zkratová spojovací kapacita je 6000 A při 400 V AC podle normy EN/IEC 60898-1. Podle IEC 60947-2 dosahuje vypínač 20 kA při 230 V a 10 kA při 400 V. Izolační napětí Ui je 500 V a třída omezení energie je 3.
Zařízení je určeno k ochraně obvodů před zkratem a přetížením. Jsou vybaveny indikátorem VisiTrip a zeleným indikátorem VisiSafe. Vypínač lze namontovat na DIN lištu.
3P, 3 chráněné pólyJmenovitý proud: 10 Acharakteristika: Dspínací kapacita: 6 kA při 400 V AC podle EN/IEC 60898-1Icu: 20 kA při 230 V a 10 kA při 400 V podle IEC 60947-2izolační napětí Ui: 500 Vstupeň ochrany: IP20bílá barva (RAL9003)
EAN: 3606480080883 | MPN: A9F75310 | Originální jméno: Miniature circuit-breaker, Acti9 iC60N, 3P, 10 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)Modulární šířka: 3Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480080883Balíček úrovně 2: 3606480080880Balíček úrovně 3: 3606480080881Současná limitovaná třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protisknutelnost: NeČíslo chráněných polí: 3Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPevná instalace: NePotravinové vybavení je poživatelné: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 10Napětí [V]: 400Charakteristika: DBieguny: 3Zkratová [kA]: 6Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
