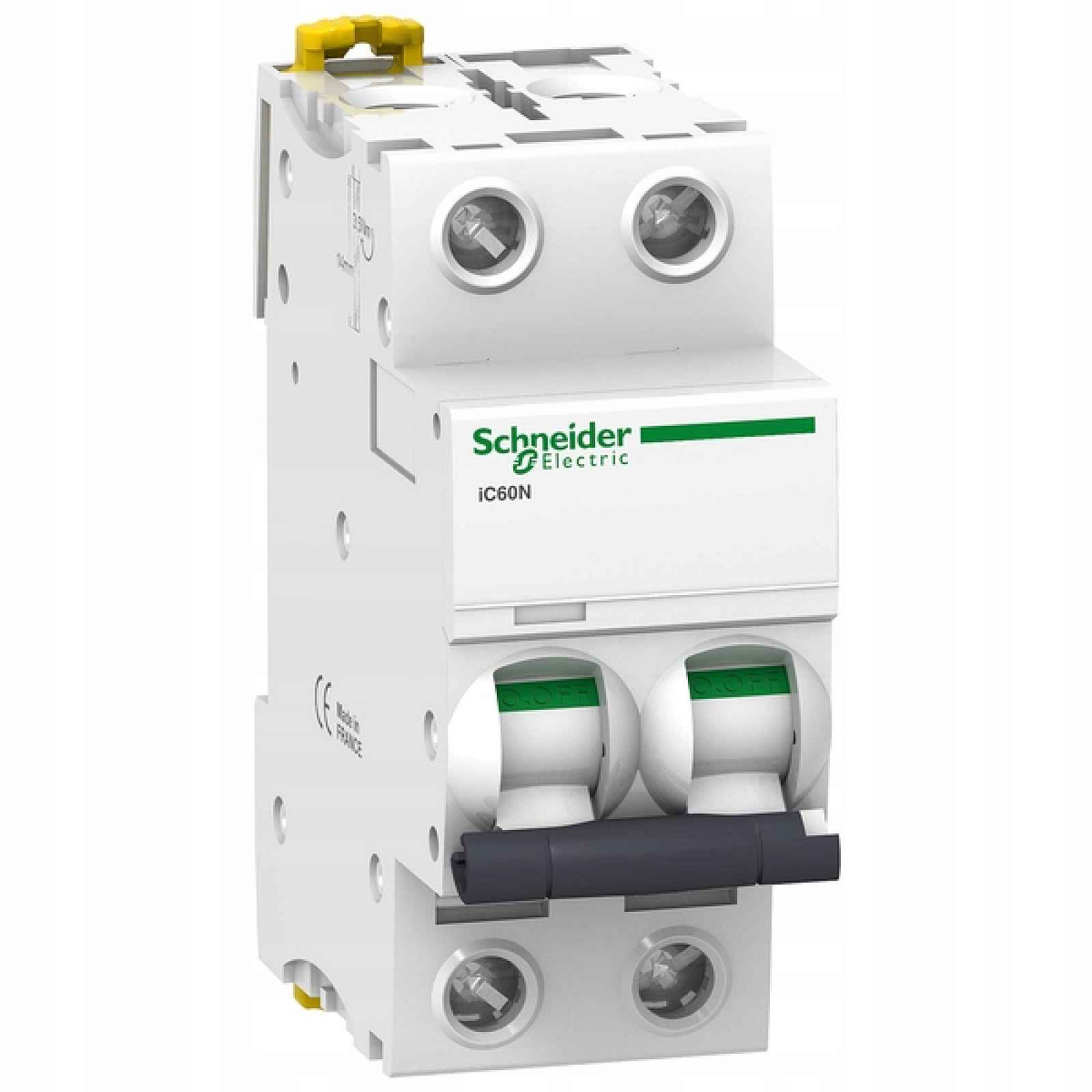

Schneider Electric nadproudový vypínač Acti9 iC60N 2P 4A D A9F75204Schneider Electric nadproudový vypínač Acti9 iC60N 2P 4A D A9F75204
Nadproudový spínač Schneider Electric Acti9 iC60N
Acti9 iC60N je nízkonapěťový nadproudový jistič (MCB) značky Schneider Electric. Jedná se o 2-pólový přístroj s 2 chráněnými póly, jmenovitým proudem 4 A a spouštěcí charakteristikou D.
Jmenovitá zkratová kapacita je 6000 A při 400 V AC podle IEC 60898-1 a až 50 kA při 220 až 240 V AC podle EN/IEC 60947-2. Zařízení splňuje požadavky norem EN/IEC 60898-1 a EN/IEC 60947-2.
Model je vybaven indikátorem VisiTrip ukazujícím poškozený obvod a zeleným indikátorem VisiSafe potvrzujícím fyzické otevření kontaktů. Vypínač lze namontovat na DIN lištu. Šířka je 4 moduly po 9 mm a rozměry zařízení jsou 36 × 85 × 78,5 mm.
Izolační napětí Ui je 500 V AC, třída omezení proudu je 3, kategorie přepětí IV a stupeň znečištění 3. Stupeň ochrany zařízení je IP20 a krytí IP40. Rozsah provozní teploty je od -35 °C do 70 °C. Barva: bílá (RAL 9003).
EAN: 3606480080531 | MPN: A9F75204 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60N, 2P, 4 A, D curve, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2)
Modulární šířka: 2Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480080531Balíček úrovně 2: 3606480080538Balíček úrovně 3: 3606480080539Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 2Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 50 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 50 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 4Napětí [V]: 400Charakteristika: DBěhouny: 2Zkratová [kA]: 6Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
