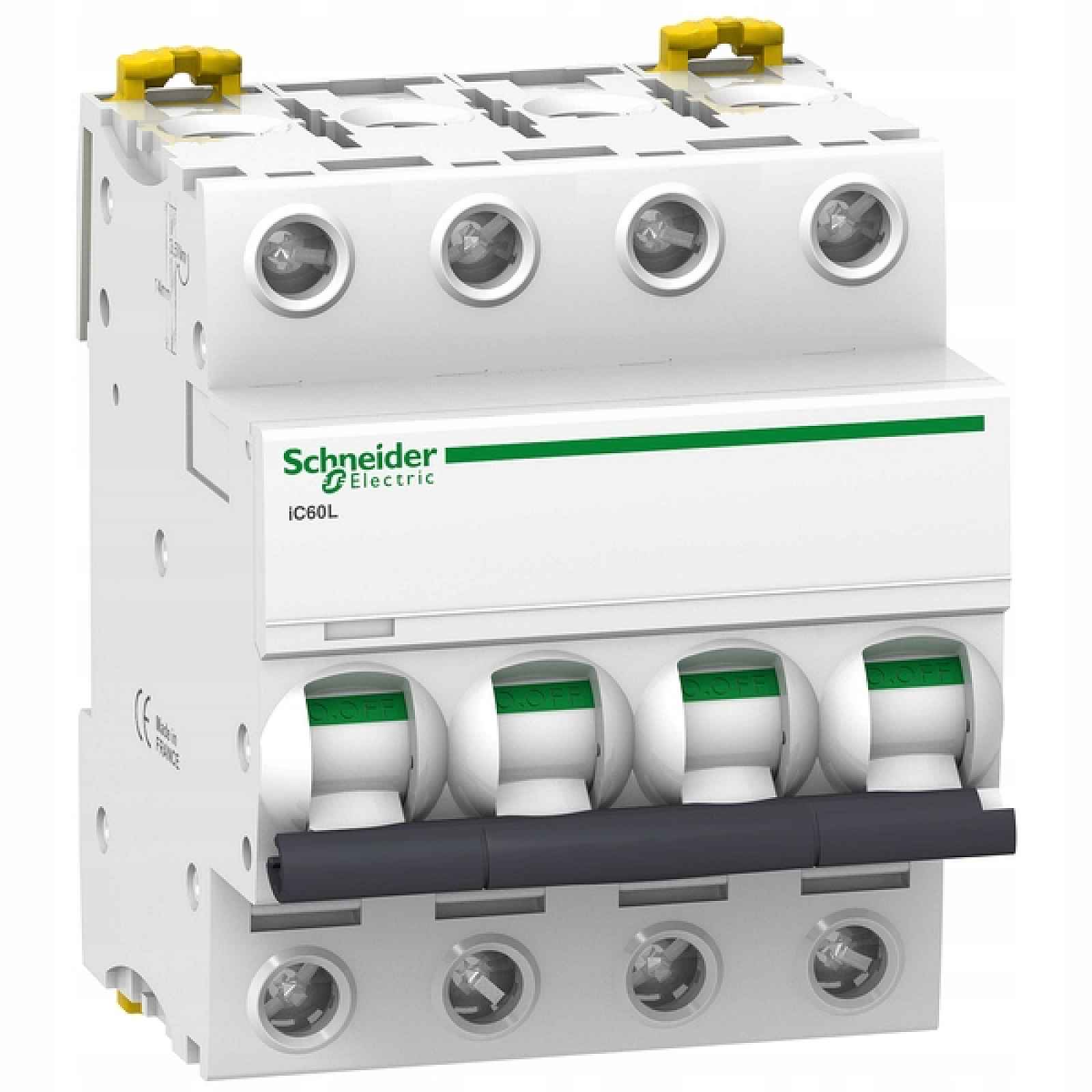

Nadproudový spínač Schneider Electric Acti9 iC60L
Acti9 iC60L je nízkonapěťový nadproudový jistič se 4 chráněnými póly. Model má jmenovitý proud 40 A a spouštěcí charakteristiku C. Je určen k ochraně před zkratem a přetížením.
Jmenovitá zkratová spojovací kapacita je 15 kA podle EN/IEC 60898-1 při 400 V AC, 20 kA podle IEC 60947-2 při 400 V a až 36 kA podle IEC 60947-2 při 220–240 V AC. Izolační napětí Ui je 500 V.
Vypínač je přizpůsoben pro montáž na DIN lištu. Šířka je 8 modulů po 9 mm a rozměry výrobku jsou 72 × 85 × 78,5 mm. Stupeň ochrany je IP20 a krytí IP40. Výrobek je v bílé barvě (RAL 9003).
4P, 4 chráněné pólyjmenovitý proud 40 Acharakteristika CUi 500 Vtřída omezení energie 3kategorie přepětí IVrozsah provozní teploty: od -35 °C do 70 °C
EAN: 3606480084102 | MPN: A9F94440 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60L, 4P, 40 A, C curve, 15000 A (IEC 60898-1), 20 kA (IEC 60947-2)
Modulární šířka: 4Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480084102Balíček úrovně 2: 3606480084109Balíček úrovně 3: 3606480084100Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 4Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 15 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 36 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 20 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 40Napětí [V]: 400Charakteristika: CBieguny: 4Zkratová [kA]: 15Stupeň krytí IP: IP20Průřez [mm²]: 1-35 mm²|1-25 mm²
