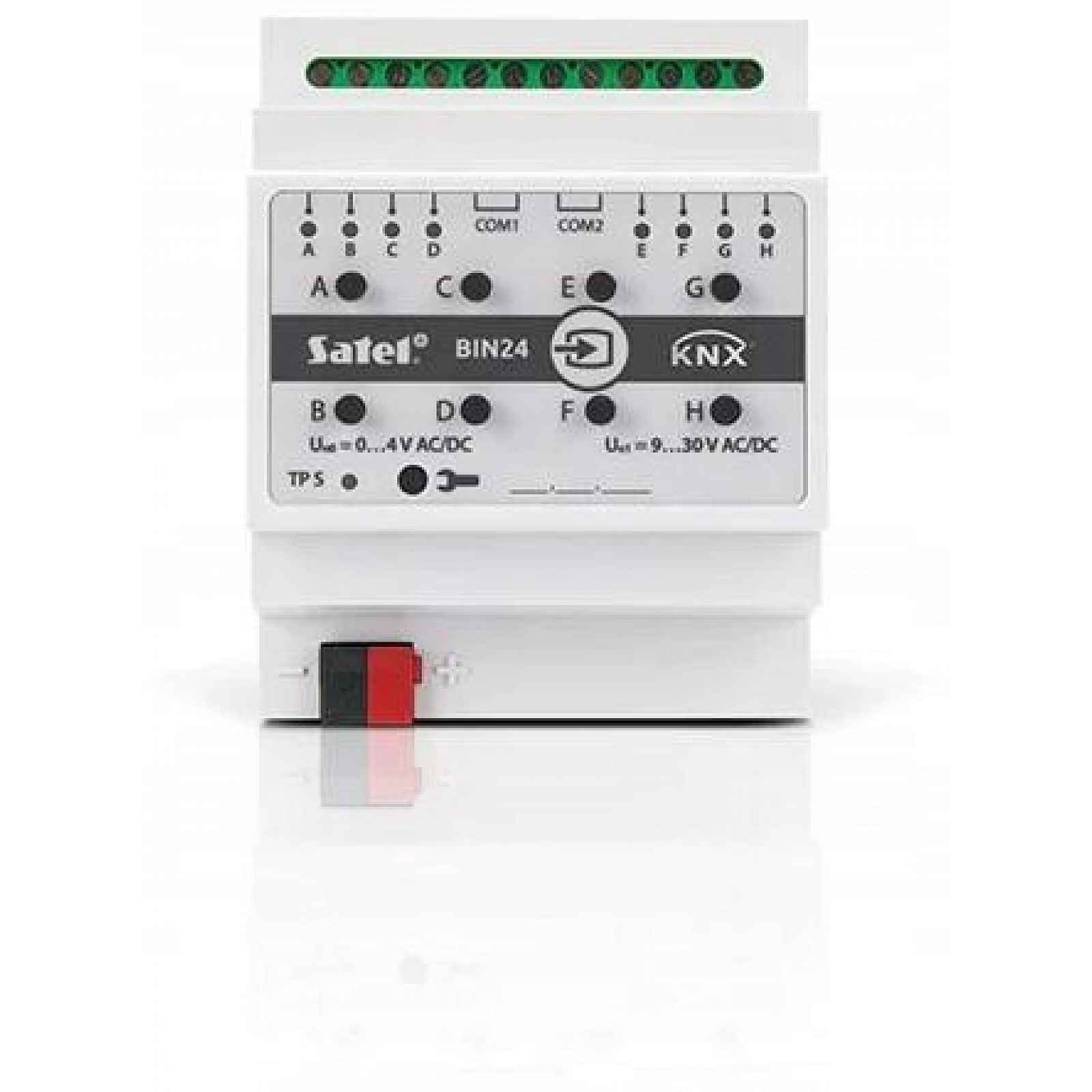

Satel Knx 8-kanálový aktér binárních vstupů KNX-BIN24

SATEL KNX 8-kanálový aktér binárních vstupů KNX-BIN24 Model: KNX-BIN24 Specifikace Halogenové lampy LV (konvenční transformátor) 2000 [VA]Spojovací životnost (počet spojů) v kategorii (DC1, 600 cyklů/h) > 10⁵ 16 A / 24 V ACSpojovací životnost (počet spojů) v kategorii (AC3, I = 3,5 A) > 2,5 x 10⁵Spojovací životnost (počet spojů) v kategorii (při zatížení žárovkami o výkonu 1 000 W) > 0,9 x 10⁵Maximální doba odezvy na telegram < 20 [ms]Maximální počet komunikačních objektů 69Maximální počet skupinových adres 256Maximální počet asociací 256Odporové zatížení 3680 [W]Kapacitní zatížení 16 A, max. 200 µFŽárovkové lampy 3680 [W]Halogenové žárovky HV 230V 3680 [W]Spojovací životnost (počet spojů) v kategorii (AC1, 600 cyklů/h) > 10⁵ 16 A / 250 V ACHalogenové lampy LV (elektronický transformátor) 2500 [W]Zářivky (bez kompenzace) 3680 [W]Zářivky (paralelní kompenzace) 2500 W, 200 µFZářivky (sériová kompenzace) 3680 W, 200 µFKompaktní zářivky (bez kompenzace) 3680 [W]Kompaktní zářivky (paralelní kompenzace) 2500 W, 200 µFVysokotlaké rtuťové lampy (bez kompenzace) 3680 [W]Vysokotlaké rtuťové lampy (paralelní kompenzace) 3680 W, 200 µFMaximální rázový proud 168 A 20 ms; 800 A 200 µ sPočet reléových výstupů (4 nezávislé koleje po 1 relé na dráhu) 4Spotřeba proudu ze sběrnice KNX < 10 [mA]Rozsah provozních teplot 0°C...+45°CNapájecí napětí 230 V ACHmotnost 192 [g]Stupeň krytí IP IP20Maximální příkon 5 [W]Maximální utahovací moment 0.5 [N·m]Rozsah teplot pro skladování/přepravu -25 °C...+70 °CPočet polí na DIN liště 4Certifikát shody č. 324/15896/19Maximální průřez vodiče 2.5 [mm²]Napětí sběrnice KNX 20...30 [V DC]Rozměry pouzdra 70 x 92 x 60 [mm]Jmenovitý proud (výkon) zatížení v kategorii (AC1) 16 A / 250 V ACJmenovitý proud (výkon) zatížení v kategorii (AC15) 3 A / 120 V 1,5 A / 240 V (B300)Jmenovitý proud (výkon) zatížení v kategorii (AC3) 750 W (jednofázový motor)Jmenovitý proud (výkon) zatížení v kategorii (DC1) 16 A / 24 V DCJmenovitý proud (výkon) zatížení v kategorii (DC13) 0,22 A / 120 V 0,1 A / 250 V (R300)Minimální proud kontaktů 10 [mA]Trvalá proudová zatížitelnost kontaktu 16 [A]Maximální spínací výkon v kategorii AC1 4 000 [VA]Maximální frekvence spojování (při jmenovitém zatížení v kategorii AC1) 600 [cyklů/h]Maximální frekvence spojů (bez zatížení) 3 600 [cyklů/h]
