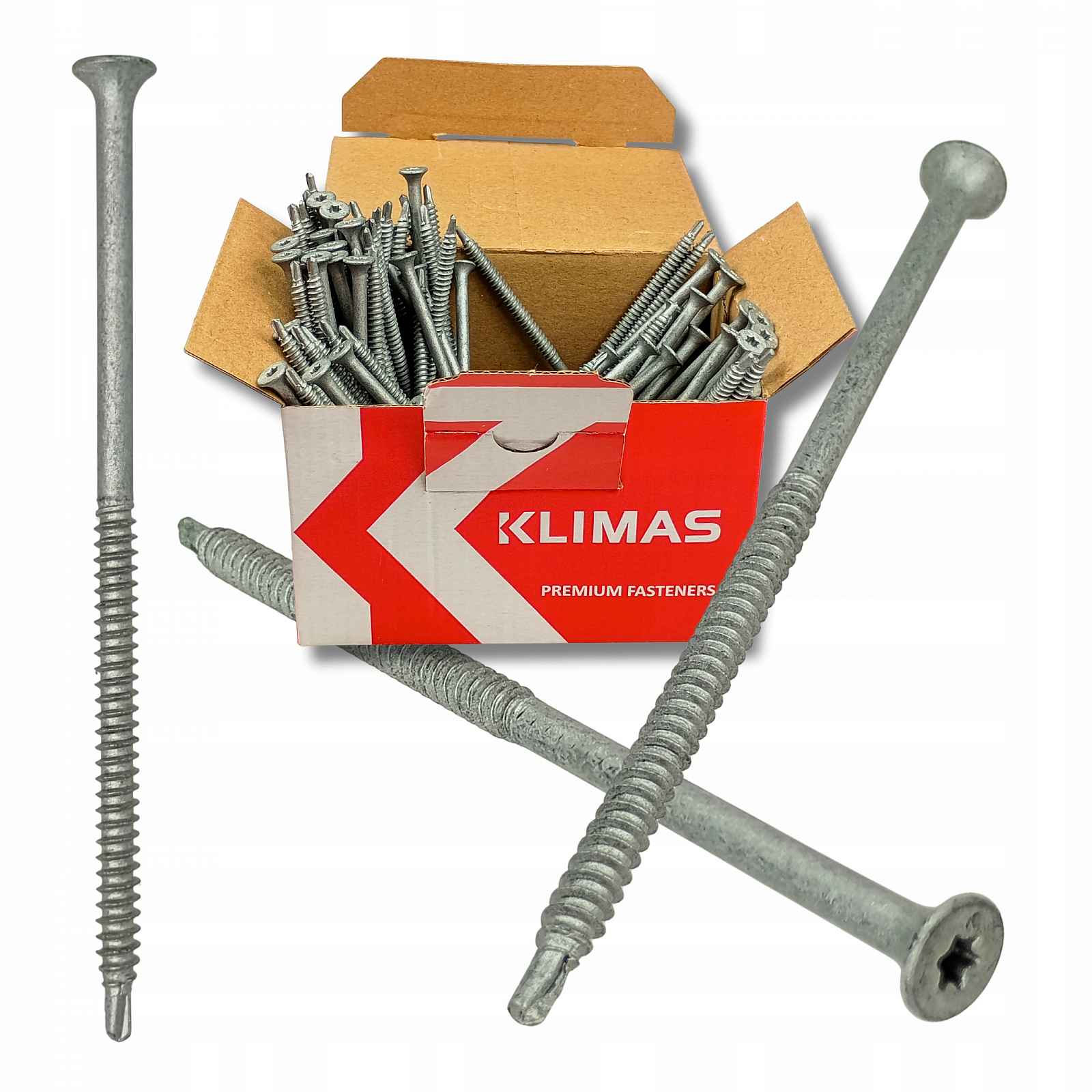

Samovrtný šroub pro tepelnou izolaci 4,8x300, plochá střecha pro plechy 100 ks

Samovrtný šroub pro upevnění termoizolace a hydroizolace plochých střech k plechům s konektorem TX-20WSR-T-482300-D (100)Samovrtný šroub WSR-T v kombinaci s plastovým pouzdrem typu LINO 13, LINO K 13 slouží k: upevnění termo- a hydroizolace plochých střech v teleskopickém systému nebo s ocelovou podložkou typu KD v pevném systému (chybí tepelná izolace nebo tvrdé tepelně izolační materiály např. PÍR, PUR).Šroub je vyroben z uhlíkové oceli a pokryt speciální keramickou vrstvou SQ, která splňuje přísné požadavky na odolnost proti korozi (15 cyklů Kesternicha), díky čemuž se šrouby vyznačují nejvyšší antikorozní ochranou.Použití:* Pro upevnění hydroizolace PVC / TPO/FPO / EPDM / PAPA k nosnému podkladu,* Pro upevnění tepelné izolace EPS / XPS / MW / PU (PIR a PUR) k nosnému podkladu.Typy podkladů, do kterých lze nainstalovat šroub WSR-T:⏩ profilové ocelové plechy o tloušťce 0,50-1,75 mmTechnická specifikace:➡ Průměr šroubu dw [mm]: 4,8➡ Délka šroubu Lw [mm]: 300➡ Průměr hlavy šroubu Dw [mm] 9,0➡ Typ šroubovacího otvoru: TORX-20➡Počet kusů v balení: 100➡ Materiál šroubu: ocel➡ Ochranná vrstva: keramická vrstva SQVlastnosti a výhody šroubů WSR-T:✅ Zásuvka TX 20 zajišťuje skvělé držení hrotu a správný přenos točivého momentu.✅ Samovrtná koncovka. Schopnost vrtání spojovaných prvků během jedné operace zkracuje dobu montáže.✅ Povrchová úprava SQ CERAMIC. Nejvyšší ochrana proti korozi. Šrouby splňují požadavky testu 15 cyklů Kesternicha.ZPŮSOB MONTÁŽEPříklad montáže: ocelový podklad – pevné spojeníPříklad montáže: ocelový podklad – teleskopické spojení1. Před zahájením montáže je nutné rozpoznat typ trapézového plechu, jeho modul a tloušťku a zvolit pro něj určené spojovací prvky2. Je třeba rozpoznat tloušťku tepelné izolace a její typ (minerální vlna, polystyren, PIR pěna, PUR pěna, styropapa)3. Je třeba rozpoznat typ hydroizolačního materiálu a jeho šířku (1,0; 1,5; 2,0; 2,5 mb). )4. Na základě bodu 1-3 je třeba zvolit správnou délku plastového pouzdra – kratší o minimálně 15 mm než je tloušťka tepelné izolace5. Pracovní délka plastového pouzdra je díky teleskopickému spojení šroubu: Ltulei-15 mm6. Je třeba zvolit vhodnou délku šroubu pro podklad tak, aby jeho efektivní hloubka ukotvení byla v souladu s Evropským technickým posouzením a Technickým listem určeným pro tento výrobek7. Doporučuje se dodržet vzdálenost přítlačného límce pouzdra nebo podložek typu KD minimálně 10 mm od okraje hydroizolace (na zařízení, u oválných podložek rovnoběžně s delší stranou k okraji hydroizolace)8. V případě upevnění samotné vrstvy hydroizolace (bez tepelně izolační vrstvy) nebo v případě upevnění tepelně izolační vrstvy o vysoké hustotě se doporučuje použít komplet: podložka KD + šroub WSR-T – pevné spojení9. Po dokončení plastového pouzdra/podložky s vhodným šroubem je nutné zašroubovat spojku do země pomocí vyhrazených montážních koncovek10. Střešní spojka by měla po montáži udržovat účinný přítlak hydroizolace a tepelné izolace a přítlačný límec plastového pouzdra/podložky by neměl umožňovat otáčení kolem osy ocelového spojovacího prvku11. Počet spojovacích prvků na m2 by měl být stanoven v technickém návrhu objektu – projekt by měl obsahovat rozdělení ploché střechy na jednotlivé větrné zóny (rohová, vnější okrajová, vnitřní okrajová, střední)Příklad kompletu: KD + WSR-TPříklad kompletu: LINO + WSR-TSpojovací prvky mají evropské technické posouzení: ETA-15/0578
