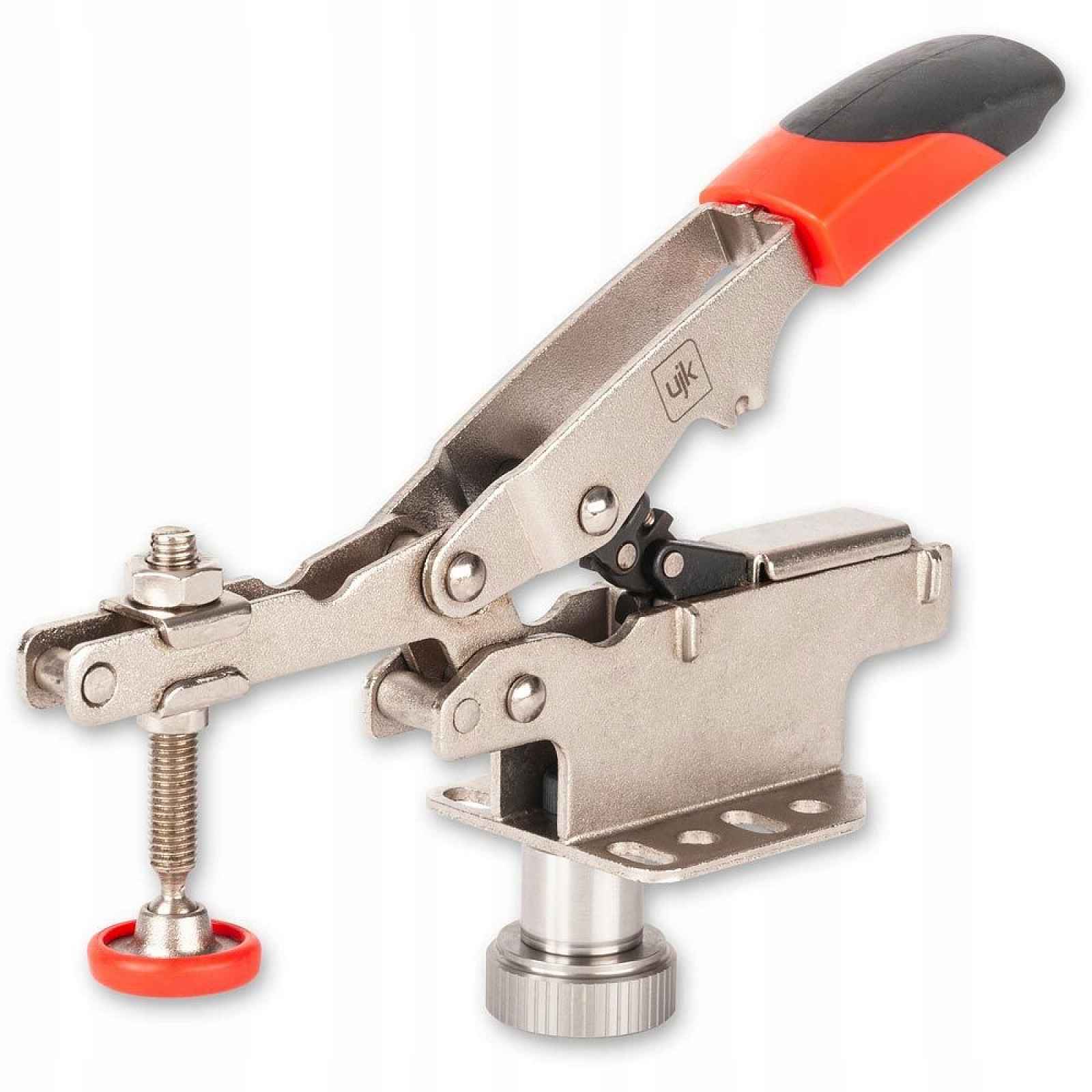

Samonastavitelný pákový přítlak UJK 70 mm se šroubem a svěrákem 20 mmSamonastavitelný pákový přítlak UJK 70 mm se šroubem a svěrákem 20 mm
Hlavní vlastnosti produktu:
Kompletní přítlačná sada průmyslové třídy pro majitele stolů MFT (s otvory 20 mm). Jeden pohyb rukojeti směrem dolů – prvek zablokován. Jeden pohyb nahoru – zpomalený. Automatické nastavení tloušťky materiálu bez jakéhokoli otáčení.
Nejdůležitější výhody:
Automatická adaptace: Přítlak se automaticky přizpůsobí tloušťce upevněného prvku (cca do tloušťky cca. 70 mm). Nulová manuální regulace při každé výměně materiálu!
Přítlačná síla až 2000 N: Skrytá regulační šroub umožňuje generovat přítlačnou sílu až do 200 kg – nezbytnou při přesném frézování a soustružení na šablonách.
Připraveno pro stoly MFT: Součástí balení je ocelový imak Parf se závitem M8 – zasunete jej do otvor o průměru 20 mm a máte pancéřový, pohyblivý upevňovací bod.
Nezbytný pro jigy a šablony: Okamžité zamykání/uvolňování jedním pohybem je neocenitelnou výhodou při opakovaných operacích na stolní frézce, spodním vřetenovém frézce nebo stolní pile.
Průmyslová trvanlivost: Ocel – odolná vůči vlhkosti a korozi po mnoho let intenzivní práce.
Hlavní vlastnosti produktu:
Sada obsahuje: samonastavitelný pákový přítlak UJK 70, stolní držák UJK Parf Anchor Dog M8 a šroub M8
Využívá pevnost, stabilitu a svobodu práce na multifunkčních stolech typu MFT
Rychlé a bezpečné přitlačování shora, které se automaticky přizpůsobí různé tloušťce materiálu
Okamžité zablokování a uvolnění; neocenitelné při stavbě nestandardních přístrojů (jigů)
Ideální řešení pro malosériovou výrobu
Samonastavitelný pákový přítlak (hold-down) UJK 70 v kombinaci s stolním svěrákem UJK Parf Anchor Dog M8 a šroubem T-slot umožňuje plně využít silnou upevňovací sílu na stolech s mřížkou otvorů 20 mm (typu MFT). Stačí zasunout svěrák (tesařského psa) do otvor 20 mm v pracovní desce a připevnit k němu přítlak UJK pomocí šroubu M8, čímž získáte maximální pevnost a volnost při rozmístění upevňovacích bodů.
Pákové přítlačné prvky průmyslové třídy jsou neocenitelné při konstrukci vlastních šablon (jigů) pro použití na frézovacím stole, spodní frézce nebo stolní pile. Stačí stisknout rukojeť dolů a svorka se bezpečně uzamkne a znehybní obrobek na místě. Tyto přítlačné prvky se zablokují a zpomalí během zlomku sekundy a vyznačují se mimořádnou všestranností. Všude tam, kde je potřeba rychlé a bezpečné přitlačení prvku shora, se pákový přítlak osvědčí skvěle. Skvěle se hodí pro práci v malosériové výrobě.
Přítlak se automaticky bez ruční korekce přizpůsobí výšce obrobku v rozsahu jeho kapacity. Regulační šroub umístěný na kloubu umožňuje přesné nastavení přítlačné síly pro konkrétní úkol – až do 2000 N (cca. 200 kg). Široká, odlitá rukojeť s měkkou vložkou (soft-grip) činí zavírání svorky pohodlným a ergonomickým. Nástroj je vyroben z vysoce kvalitní pozinkované oceli a podroben pasivaci pro trvalou ochranu proti korozi. Maximální délka vyložení je 60 mm a maximální tloušťka přitlačovaného prvku je přibližně 70 mm.
Specifikace v kostce:
Typ přítlaku: Pákový (hold-down)
Max. Přítlačná síla: 2000 N (200 kg)
Max. tloušťka prvku: cca. 70 mm
Max. výložník: 60 mm
Montáž: Do otvorů stolu 20 mm (systém MFT)
Sada obsahuje: Přítlak s rukojetí soft-grip, imak Parf Anchor Dog, šroub M8
Materiál: Ocel pozinkovaná a pasivovaná
