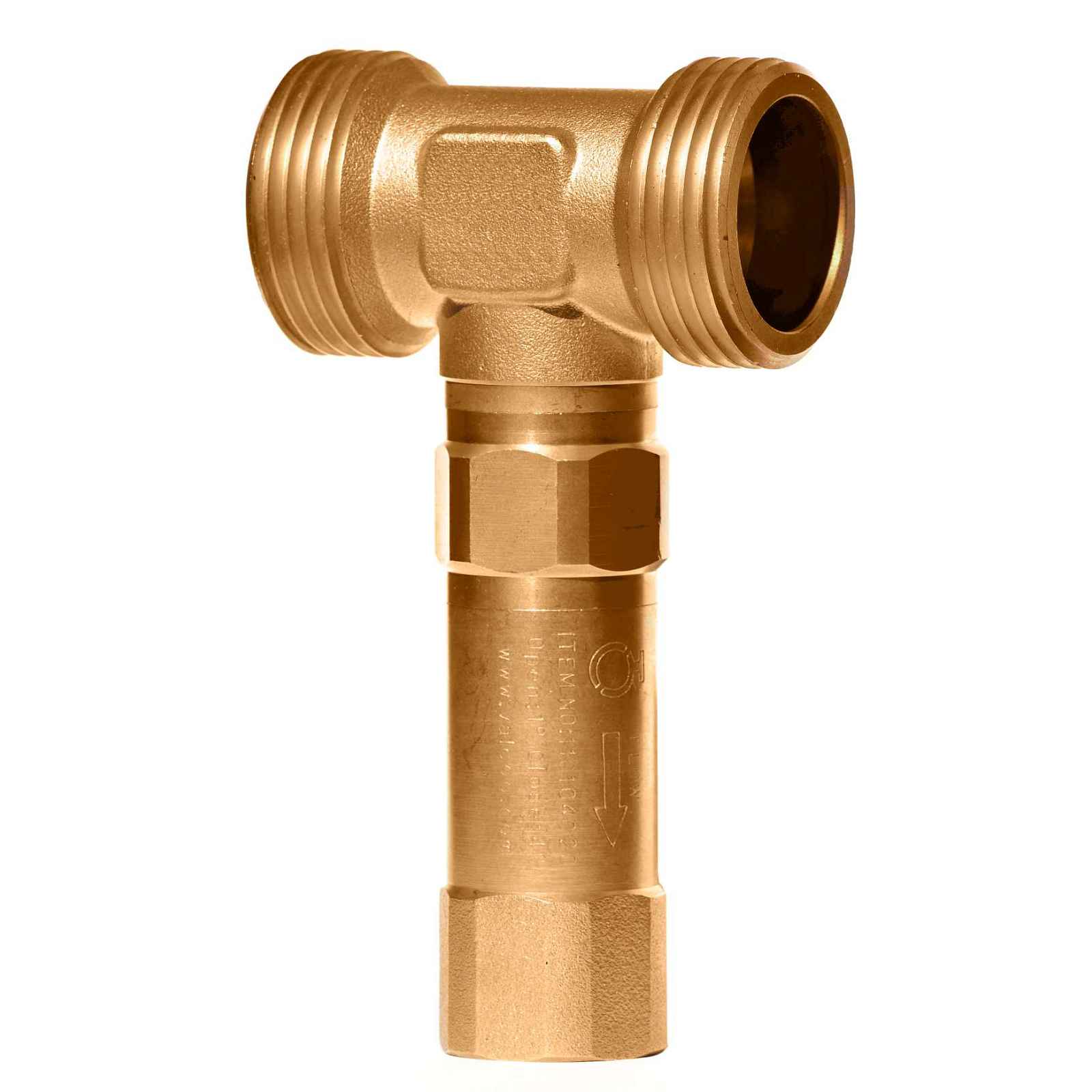

Samee protimrazový ventil pro tepelná čerpadla 6/4"

Ochranný ventil proti zamrznutíPřipojení 1 1/2" (6/4")Vyrobeno v Itálii pro polské společnost SAMEEKatalogové číslo: QSD40Antizámrazový ventil řady QS slouží k ochraně instalací pracujících v uzavřeném okruhu s monoblokovou tepelnou čerpadlem, naplněným vodou. Úkolem tohoto ventilu je chránit výměník a prvky instalace v situaci, kdy dojde k výpadku průtoku média v instalaci z důvodu výpadku napájení v obdobích s venkovními zápornými teplotami. Teplota spuštění ventilu je 3 °C, při které dochází k vypouštění média. Maximální otevření ventilu nastává při teplotě 1 °C. Když teplota média dosáhne 4 °C – ventil se automaticky uzavře.TECHNICKÉ ÚDAJE:Médium: vodaProvozní rozsah (médium): 0 až +75 ° CProvozní rozsah (venkovní teplota): -30 až +60 ° CTeplota spuštění ventilu (médium): +3 ° CTeplota maximálního otevření (médium): +1 ° CTeplota uzavření (médium): +4 ° CMaximální tlak: 10 barPrůtok QSD40 (DN 40): 25 m3/ hKONSTRUKCE: tělo ventilu automatický zpětný ventil termostatická vložka ROZMĚRY:A - 128 mmB - 58 mmG - 6/4"MONTÁŽNÍ POKYNY: Antizámrazové ventily řady QS montujeme vždy v párech: po jednom na přívodní a zpětné potrubí na vnější části instalace, křížem, aby vypouštěné médium z ventilu namontovaného na horním potrubí nevytékalo na ventil namontovaný níže. Montáž provádíme ve svislé poloze, s výpustí směřující dolů. Ventil namontovaný na spodním potrubí by se neměl a nesmí dotýkat země nebo základny tepelného čerpadla, výpust by měla být vzdálena minimálně o délku ventilu (min. 15 cm). Ventil by měl být namontován daleko od jakéhokoli dalšího zdroje tepla, aby nenarušil správnou funkci ventilu. Mezi antizámrazovými ventily dodržujte odstup minimálně 10 cm. Antizámrazové ventily se nesmí izolovat, protože by nefungovaly správně. Ventily musí být chráněny před deštěm, sněhem a přímým slunečním zářením.PRINCIP FUNKCE: Ventily Samee řady QS používáme jako protizámrazovou ochranu pro topná zařízení – monobloková tepelná čerpadla, kde topným médiem v instalaci je voda. Tyto ventily slouží jako dodatečná ochrana v případě výpadku elektrické energie. V případě výpadku proudu v podzimním, zimním a raně jarním období jsou vnější části instalace založené na monoblokových tepelných čerpadlech vystaveny ochlazování vnitřního média. V případě vody je teplota mrazu 0 °C a voda při změně skupenství zvětšuje svůj objem asi o 20 %, což může způsobit poškození vnější části instalace. Když teplota média klesne na 3 °C – ventily QS se otevřou a způsobí vypouštění média, horní ventil začne nasávat vzduch (pro vyrovnání podtlaku), spodní bude po celou dobu způsobovat vypouštění kapaliny. Pokles teploty média přímo souvisí s otevřením vypouštěcího ventilu. Čím nižší teplota – tím větší jeho otevření. Maximální vypouštění ventilu nastává při teplotě 1 °C. Když teplota dosáhne hodnoty 4 °C, ventily se automaticky uzavřou. V případě zjištění poruchy antizámrazového ventilu lze vypouštěcí ventil vyměnit, aniž by bylo nutné vyměnit celý ventil. Ventil QS je konstruován tak, že jako spojovací prvek má automatický uzavírací ventil (zpětný), který po vyšroubování vypouštěcího ventilu (kód QSB) udržuje tlak v instalaci.GRAF:Označení na grafu:p - znamená polohu ventilu v mm, 1 mm je maximální otevřenít - teplota v °Ck.p. - křivka náběhuk.o. - křivka sestupuBody A a B na křivce jsou polohy otevření a zavření ventilů. Ventil se otevírá při teplotě 3 °C, plné zavření nastává při 4 °C. Plné otevření (maximální průtok) nastává při 1 °C.
