Sada Slovník Bram Came Ats 3M 2xPILOT

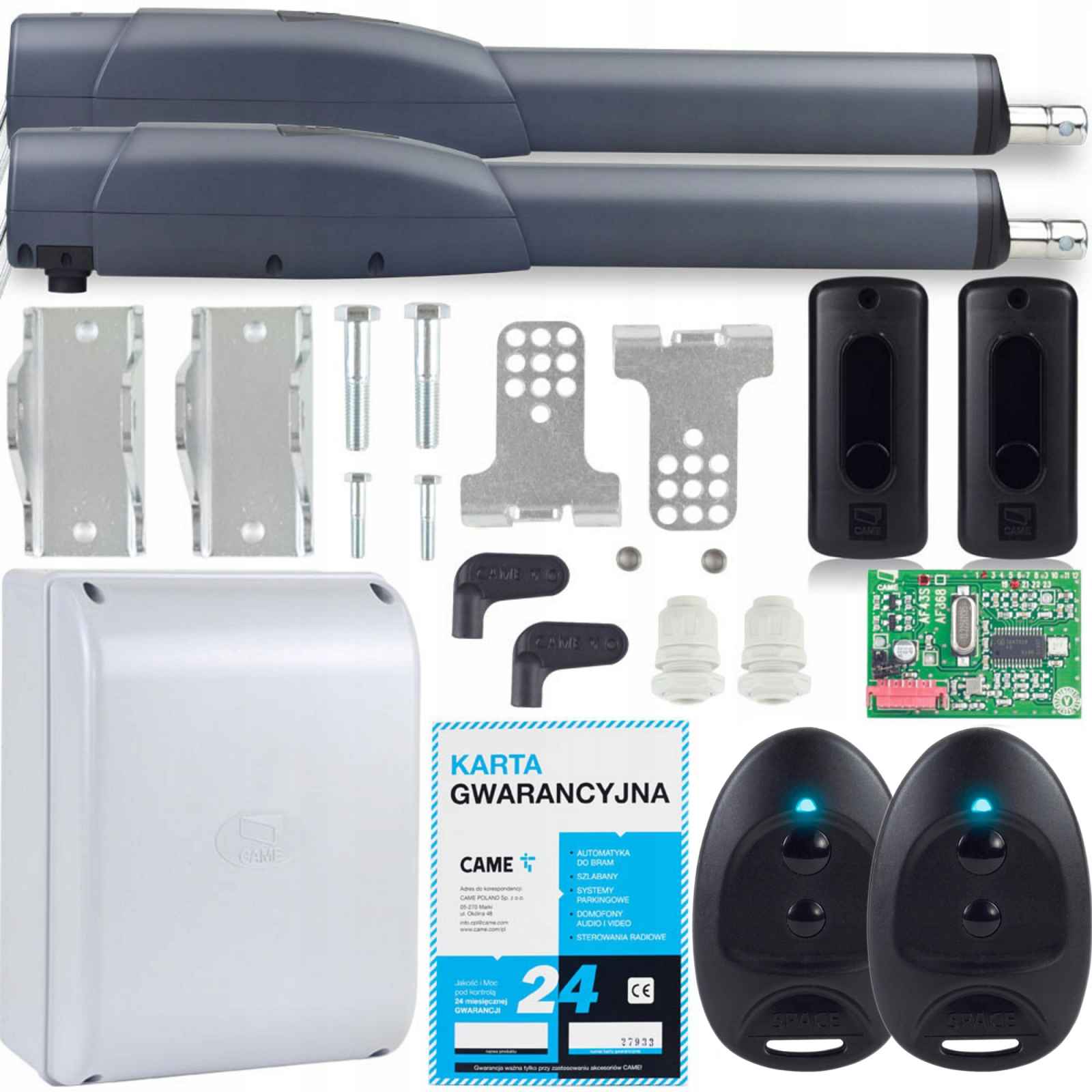

KOMPLETNÍ SADA CAME ATS30AGM pro 3 m křídla o hmotnosti 400 kgSada připravená k samostatné montáži určená pro 2-křídlové brány do 6 m (délka křídla 3 m).KOMPLETNÍ SADA OBSAHUJE:2x CAME ATS30AGM pohonŘídící jednotka ZF1NKryt ústřednyRádiový přijímač CAME AF43SP2x dálkové ovládání CAME SPACE 433,92MHz, 2-kanálovéSada fotobuněk DIR10Montážní příslušenstvíKlíče pro ruční otevírání brányNávod k montáži a obsluze v polštiněZáruční List 24 měsíců2 pohony CAME ATS30AGMODOLNÝ TELESKOPICKÝ MOTORnavržen s ohledem na odolnost, vyroben z hliníku a oceliUNIVERZÁLNÍ A SPOLEHLIVÝpro křídla o délce až 3 metryIDEÁLNÍ ŘÍZENÍ PROVOZUZpomalování pohybu a detekce překážek díky snímačiTICHÝ A PLYNULÝDíky kuželovitému ozubenému převoduMODERNÍ DESIGNzúžený tvar díky axiálnímu ozubenému motoruFunkce ústřednyPaměť umožňující použití stejných nastavení v různých instalacíchBarevně označené připojovací lištyModuly umožňující rozšíření instalace o další možnosti: CAME CONNECT (GSM, LAN, WIFI), Modul úspory energieATS má zabudované omezovače pro otevírání a zavíráníELEKTRONICKÉOMEZOVAČEPohyb brány je regulován vysoce přesnými elektronickými koncovými omezovači. Pohon ATS proto umožňuje práci i intenzivní, bez přetěžování motoru, protože rozsah pohybu není obsluhován mechanickými prvky. Regulaci mikrovypínače lze provést kdykoli velmi rychle, a to i po instalaci zařízení, bez nutnosti otevírání motoru. Stačí odšroubovat víko na konci teleskopického ramene a nastavit dvě šrouby zodpovědné za koncový omezovač otevírání a zavírání.Technické parametry:Stupeň ochrany (IP): 54Napájení motoru (V): 230 ACSpotřeba proudu (A): 1Výkon (W): 250Doba otevření až 90° (s): 20Cykly/hodina: 20Síla tahu (N): 400 ÷ 3000Pracovní teplota (°C): -20 ÷ +55Tepelná ochrana motoru (°C): 150VýhodyMožnost bezpečné automatizace brány díky sofistikované řídicí elektronice; karta pro připojení nouzových baterií v případě výpadku elektrického napájení (volitelně)Řídící jednotka ZF1NŘídicí jednotka ZF1N je určena pro ovládání pohonů s jednofázovým motorem 230 Va. /50÷60 Hz s výkonem až 300 W ze série: KRONO, ATI, FERNI, FAST pro jednokřídlé nebo dvoukřídlé brány. Ovládací deska je napájena napětím 230 V. /50÷60 Hz uvedený na svorkách „L1-L2“ a je chráněn síťovým pojistkou 5 A. Na svorkách „10-11“ je uvedeno napětí 24 V. pro napájení příslušenství, jehož celkový příkon nesmí překročit 20 W.Nabídka se týká desky elektroniky s transformátorem a krytem.Bezpečnost:Bezpečnostní zařízení lze připojit a nastavit na:Opětovné otevření ve fázi zavírání (svorky 2-C1). Detekce překážky fotobuňkami během fáze zavírání brány způsobuje otočení směru pohybu a úplné otevření brány.Tlačítko „STOP“ (2-1). Zastaví bránu a zruší cyklus automatického zavírání. Pro restartování brány použijte dálkové ovládání nebo tlačítko „2-7“Funkce:Automatické zavírání (T.C.A.). Čas automatického zavírání se aktivuje automaticky po skončení cyklu otevírání. Doba automatického zavírání je však podřízena provozu případného bezpečnostního vybavení připojeného ke svorkám „2-C1“ a je zrušena impulsem „STOP“ (svorky „2-1“) nebo v případě nedostatku elektrické energie.Elektrozámek. 12V / 15W svorka „ES-ES“, např. LOCK 81 nebo LOCK82 od společnosti CAMESignalizace „OTEVŘENÁ BRÁNA“. 24V/3W svorky „10-5“, signalizuje, že brána neprovedla kompletní cyklus zavírání.Řízení:Krok za krokem (otevřete-zastavte-zavřete) pomocí tlačítka „2-7“ a dálkového ovladače.Reverzní (otevřete-zavřete) tlačítkem „2-7“ a dálkovým ovladačem.TOTMAN (současný operátor), bránu můžeme otevřít nebo zavřít pouze tehdy, když je stisknuto tlačítko připojené ke svorkám „2-7“. Tato funkce je aktivována, když je regulátor T.L. (doba provozu) nastaven na minimum.Fotobuňky DIR 10Dir je nová „synchronizovaná“ infračervená fotobuňka, jejíž dosah je 10 m. Je určena pro jednoduchou montáž a je určena pro venkovní nebo podomítkovou instalaci. Součástí sortimentu je také sloupek s dvojitou výškou určený pro instalaci v oblastech průjezdu nákladních automobilů. Mezi doplňky patří také speciální pouzdro s protinárazovým profilem, vyrobené z hliníkové slitinyStupeň ochrany: IP54Dosah: až 10 metrůNapájení: 12-24 V AC/V DCRozměry: 46 x 108 x 23 mmVýstupní zatížení:
