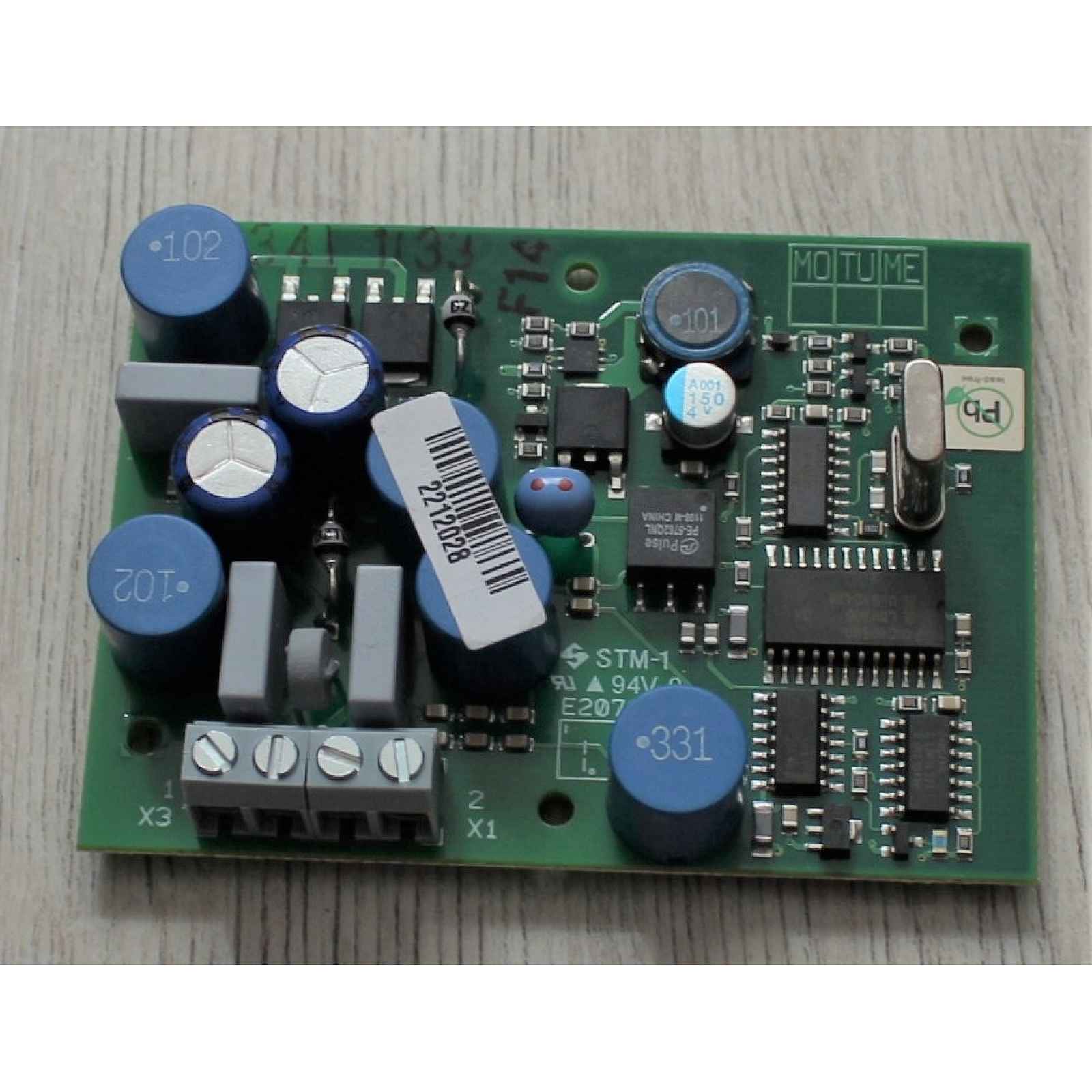

Sada pro sledování reproduktorové linky LBB4442/00 Bosch Slave Pcb

Sada pro dohled nad reproduktorovou linkou LBB4442/00 BoschSoučástí sady pro dohled nad reproduktorovou linkou je hlavní modul a podřízený modul a jeho úkolem je dohlížet na provoz stálých napěťových reproduktorových instalací.Hlavní modul monitorovacího systému reproduktorové linky je namontován uvnitř výkonového zesilovače a je řízen tímto zesilovačem. Podřízený modul je vybaven šroubovými svorkami pro připojení k reproduktorové lince (jejímu konci) s možností průchozího připojení.Hlavní modul je napájen ze zesilovačového zdroje a podřízený modul je napájen signálem dálkového ovládání ze zesilovače připojeného k reproduktorové lince.Podřízený modul detekuje signál dálkového ovládání na reproduktorové lince a informuje, že reproduktorová linka není přerušena ani kompaktní. Zjištěný stav je hlášen do hlavního modulu. Sada pro dohled nad reproduktorovou linkou je kompatibilní se systémy s konstantním napětím 70 V a 100 V.Hlavní modul komunikuje s podřízeným modulem prostřednictvím stávající reproduktorové linky bez nutnosti použití dalších kabelů nebo stínění. Pro komunikaci mezi hlavním a podřízeným modulem se používají vysoké frekvence mimo rozsah slyšitelnosti a pokročilé modulační techniky, což minimalizuje riziko odhalení neexistujících závad. Přítomnost a stav podřízeného modulu jsou nepřetržitě monitorovány. Poruchy reproduktorové linky jsou detekovány a hlášeny během 100 s.Sadu dohledu nad reproduktorovou linkou lze konfigurovat na dálku prostřednictvím síťového rozhraní zesilovače.Hlavní a podřízené moduly mohou pracovat při maximální teplotě 55 °C.Informace o závadách jsou odesílány do ovladače zesilovače za účelem jejich nahlášení do ovladače systému připojeného k síti a následného zaregistrování.Sada pro dohled nad linkou má certifikát nezávislé agentury, např. německé TÜV, potvrzující shodu s normami EN 60849 a EN 54-16 týkajícími se zvukových výstražných systémů.Systém Praesideo využívá unikátní způsob monitorování správnosti fungování reproduktorové linky, který nevyžaduje použití dodatečné kabeláže. Samotná reproduktorová linka je využívána pro komunikaci s podřízenou dohledovou deskou instalovanou na konci reproduktorové linky.Sada LBB 4442/00 má nadřazenou (master) a podřízenou (slave) desku, která umožňuje dohled nad jednou reproduktorovou linkou. Pro dohled nad více odbočkami reproduktorové linky a více reproduktorů se doporučuje používat kontrolní desku LBB4440/00 společně s monitorovacími deskami LBB 4441/00 a LBB4443/00.Každý zesilovací kanál v výkonovém zesilovači LBB 442x/x0 nebo PRS xPxxx má uvnitř předepsaný prostor pro montáž nadřazené dohledové karty LBB 4442/00. Podřízené monitorovací desky (slave) jsou vhodné pro reproduktory společnosti Bosch a lze je namontovat do posledního reproduktoru dodaného s danou reproduktorovou linkou nebo do samostatného pouzdra na konci reproduktorové linky. Zkraty na hmotnosti a signální zkraty v reproduktorové lince jsou detekovány zesilovačem. Poruchy reproduktorové linky jsou detekovány a hlášeny během 100 s od vzniku poruchy. Generátor tónu dálkového ovládání pro monitorování reproduktorů je umístěn v zesilovači a napájí podřízenou desku. Monitorování reproduktorové linky lze zapínat a vypínat z konfiguračního softwaru.Mezimodulární spojení20-pinový konektor plochého kabelu (master)2 šroubové svorky (slave)NA TÉTO AUKCI JE PŘEDMĚTEM PRODEJE POUZE SLAVE DESKAKOMPLETNÍ SADA PRVKŮ MONITOROVACÍHO SETU REPRODUKTOROVÉ LINKY LBB4442/00 BOSCH JE K DISPOZICI NA JINÉ AUKCI
