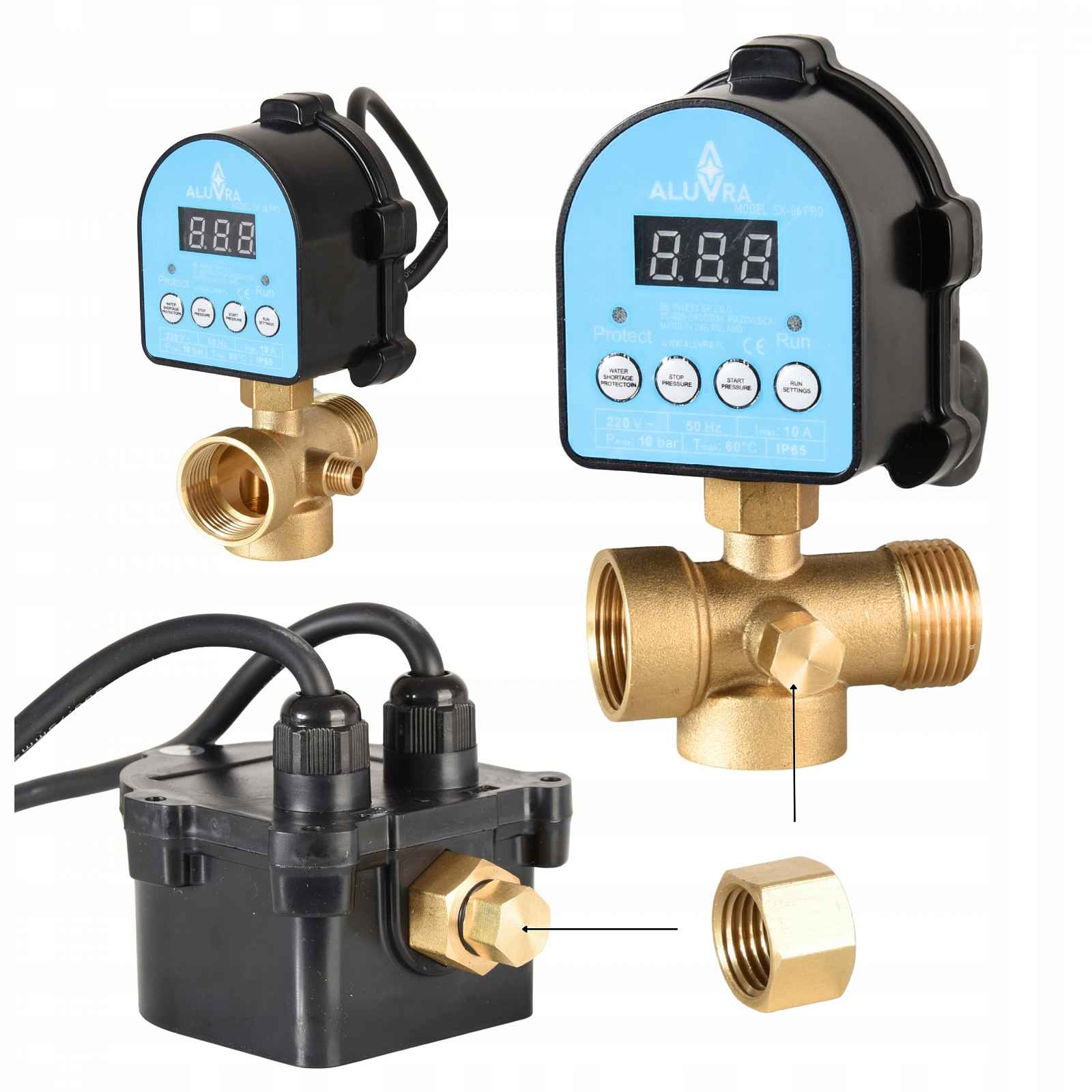

Sada pro čerpadlo Tlačítkový Spínač SK-06 Pro+ výstupní tlak 5

Díky digitálnímu displeji může uživatel kdykoli zkontrolovat aktuální tlak instalace a nastavit hodnoty zapnutí a vypnutí čerpadla podle svých potřeb.POPIS 5-CESTNÝ VÝSTUPNÍ VÝSTUP - z mosaziUNIVERZÁLNÍ PRVEKPOPIS PŘÍPOJEK💧 Přípojka pro čerpadlo (sací nebo hlubinné)Jsou vybaveny vnějším závitem 1" a umožňují přímé a stabilní zašroubování prvku do čerpadla. Zajišťuje pevné spojení a minimalizuje riziko netěsností v nejdůležitější fázi instalace.💧 Tlaková přípojka (výstup pro instalaci)Vnitřní závit 1" umožňuje snadné připojení trubky nebo hadice vedoucí vodu k instalaci. Jedná se o hlavní pracovní výstup, kterým voda pokračuje do systému.💧 Přípojka pro hydroforovou nádržTaké vnitřní závit 1", určený pro připojení nádrže – nejčastěji pomocí antivibrační hadice. Toto řešení snižuje vibrace a prodlužuje životnost celé instalace.💧 Připojení manometruVnitřní závit 1/4" umožňuje montáž manometru, který průběžně kontroluje tlak v systému. Díky tomu má uživatel plnou kontrolu nad provozem instalace.💧 Přípojka tlakového spínače (presostatu)Vnější závit 1/4" určený pro montáž tlakového spínače, který automaticky řídí provoz čerpadla – zapíná a vypíná ho v závislosti na nastavených parametrech.✅ Hlavní výhody ALUVRA SK-6C PRO✔ Digitální zobrazení tlaku v reálném čase✔ Elektronické ovládání provozu čerpadla✔ Regulace spínacího tlaku (LO)✔ Regulace tlaku vypnutí (HI)✔ Automatické spuštění a vypnutí čerpadla✔ Vestavěná napájecí zásuvka 230 V✔ Ochrana proti chodu na sucho✔ Ochrana před provozem bez vody✔ Maximální výkon podporovaného čerpadla je až 1,5 kW✔ Vysoká třída krytí IP66✔ Jednoduchá montáž bez dalších ovladačů✔ Kompatibilita s povrchovými a ponornými čerpadly📊PŘEHLEDNÝ LED DISPLEJNa obrazovce se zobrazují:✅ aktuální tlak,✅ nastavené provozní parametry,✅ zprávy o provozu zařízení,✅ stav ochrany proti chodu na sucho.🛡 VESTAVĚNÝ SYSTÉM – OCHRANA PROTI CHODU NA SUCHOPokud zařízení zjistí nedostatek průtoku:✔ automaticky spustí zabezpečení,✔ odpojí napájení čerpadla,✔ zabrání přehřátí motoru,✔ omezí riziko nákladné poruchy.Jedná se o jednu z nejdůležitějších funkcí prodlužujících životnost čerpadla.🔧NASTAVENÍ – POPIS① OCHRANA VODY PŘED POŠKOZENÍM🛡 Ochrana proti chodu na sucho② STOP PRESSURE⬇ Nastavení tlaku vypnutí čerpadlaTlačítko slouží k nastavení hodnoty HI (High Pressure).③ START PRESSURE⬆ Nastavení tlaku zapnutí čerpadlaPo dosažení této hodnoty ovladač zastaví provoz čerpadla.④ NASTAVENÍ BĚHU⚙ Nastavení a konfigurace ovladačeTlačítko slouží pro vstup do menu nastavení a ukládání provozních parametrů.JAK FUNGUJE V PRAXI?

② STOP PRESSURE

⬇ Nastavení tlaku vypnutí čerpadla

Tlačítko slouží k nastavení hodnoty HI (High Pressure).

Právě tato hodnota určuje, při jakém tlaku regulátor čerpadlo vypne.

Příklad

Bylo nastaveno

STOP PRESSURE = 3,8 bar

Po dosažení 3,8 baru ovladač automaticky odpojí napájení čerpadla.

③ START PRESSURE

⬆ Nastavení tlaku zapnutí čerpadla

Tlačítko je zodpovědné za nastavení hodnoty LO (Low Pressure).

Určuje okamžik opětovného spuštění čerpadla po poklesu tlaku.

Příklad

Bylo nastaveno

START PRESSURE = 2,0 bar

Při používání vody bude tlak klesat.

Po dosažení 2,0 baru ovladač automaticky spustí čerpadlo.🔌 VESTAVĚNÁ NAPÁJECÍ ZÁSUVKAALUVRA SK-6C PRO má integrovanou elektrická zásuvka 230 V.Stačí připojit čerpadlo přímo k ovladači bez nutnosti použití dalších stykačů nebo ovládacích modulů.🔩 RYCHLÁ MONTÁŽ NA MÍSTO MANOMETRUOvladač je jako jeden z mála na trhu zespodu vybaven mosazným
