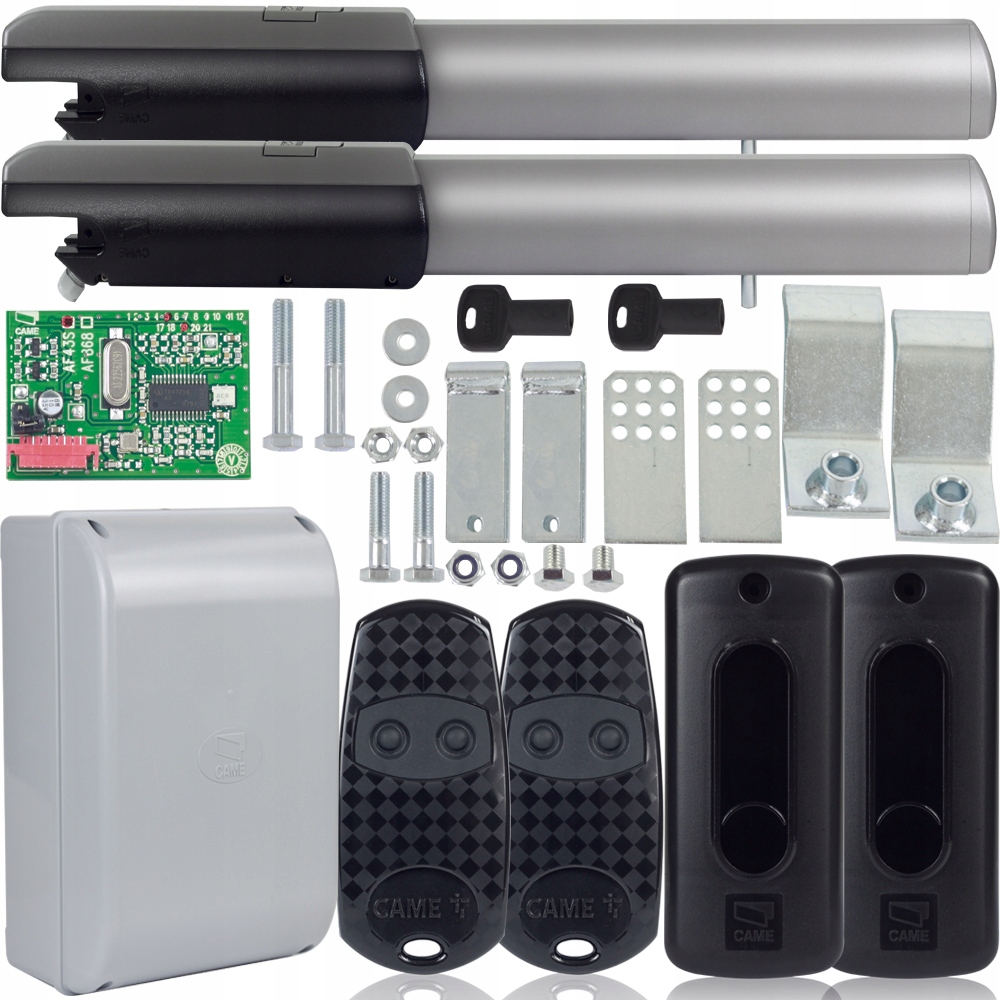

KOMPLETNÍ SADA CAME ATI A5000ASada připravená k samostatné montáži určená pro 2-křídlové brány do 10 m (délka křídla 5 m).KOMPLETNÍ SADA OBSAHUJE:2 pohony CAME ATI A5000A s koncovými spínači 1 pro zavírání a otevírání 230 VŘídící jednotka ZF1NRádiový přijímač CAME AF 43S2x 2-kanálový dálkový ovladač CAME TOP-432EESada fotobuněk DIR10Montážní příslušenstvíKlíče pro ruční otevírání brányNávod k montáži a obsluze v polštiněZáruční List 24 měsíců2 pohony CAME ATI A5000AVýhody pohonuSamoblokující elektromechanický pohon. Má 2 vestavěné vnitřní koncové spínače. Z tohoto důvodu není nutné montovat omezovače/odrazníky pohybu křídel brány u země.Určeno pro brány středních a velkých rozměrůRobustní, kompaktní a spolehlivý pohon pro brány středních a velkých rozměrů, které mají křídla o šířce až 5 m.Bezpečnost pod kontrolouAmpérometrický senzor detekuje přítomnost možných překážek na trase pohybu křídel (verze 24 V) a způsobí jejich zastavení nebo v případě potřeby obrací směr jejich pohybu.Praktický a robustnívnější konstrukce je vyrobena výhradně z hliníku, což je synonymem pevnosti a ochrany před povětrnostními vlivy;šnekový šroub chráněný vyhrazeným krytem;odpojovací (odblokovací) systém v případě přerušení dodávky napájení. Odpojovací systém je chráněn speciálním víkem pro ruční otevírání brány. Když „není elektřina“, odklopíme klapku, otočíme klíčkem a bránu můžeme otevřít a zavřít ručně. Když se napájení vrátí, otočíme klíčkem na druhou stranu a brána je již připravena k automatickému provozu.Technické parametry:MODELY: A5100AStupeň ochrany (IP): 44Napájení (V - 50/60 Hz): 230 ACNapájení motoru (V): 230 AC 50/60 HzSpotřeba proudu (A): 12Výkon (W): 150Doba otevření až 90° (s): 19 ÷ 32Účinnost (%): 50Síla tahu (N): 400 ÷ 3000Pracovní teplota (°C): -20 ÷ +55Tepelná ochrana motoru (°C): 150Maximální hloubka usazení závěsu je až 12 cm.Maximální zatížení pro délku křídla:5 m – 400 kg4 m – 500 kg3 m – 300 kg2,5 m – 800 kg2 m – 1000 kgVýhodyMožnost bezpečné automatizace brány díky sofistikované řídicí elektronice; karta pro připojení nouzových baterií v případě výpadku elektrického napájení (volitelně)Řídící jednotka ZF1NOvládací deska ZF1/ZF1N je určena pro ovládání pohonů s jednofázovým motorem 230 Va.c. /50÷60 Hz s výkonem až 300 W ze série: KRONO, ATI, FERNI, FAST pro jednokřídlé nebo dvoukřídlé brány. Ovládací deska je napájena napětím 230 V. /50÷60 Hz uvedený na svorkách „L1-L2“ a je chráněn síťovým pojistkou 5 A. Na svorkách „10-11“ je uvedeno napětí 24 V. pro napájení příslušenství, jehož celkový příkon nesmí překročit 20 W.Nabídka se týká desky elektroniky s transformátorem a krytem.Bezpečnost:Bezpečnostní zařízení lze připojit a nastavit na:Opětovné otevření ve fázi zavírání (svorky 2-C1). Detekce překážky fotobuňkami během fáze zavírání brány způsobuje otočení směru pohybu a úplné otevření brány.Tlačítko „STOP“ (2-1). Zastaví bránu a zruší cyklus automatického zavírání. Pro restartování brány použijte dálkové ovládání nebo tlačítko „2-7“Fotobuňky DIR 10Dir je nová „synchronizovaná“ infračervená fotobuňka, jejíž dosah je 10 m. Je určena pro jednoduchou montáž a je určena pro venkovní nebo podomítkovou instalaci. Součástí sortimentu je také sloupek s dvojitou výškou určený pro instalaci v oblastech průjezdu nákladních automobilů. Mezi doplňky patří také speciální pouzdro s protinárazovým profilem, vyrobené z hliníkové slitinyStupeň ochrany: IP54Dosah: až 10 metrůNapájení: 12-24 V AC/V DCRozměry: 46 x 108 x 23 mmVýstupní zatížení: 1A, 24 VSpotřeba proudu: 60 mA (24 VAC)Pracovní teplota: -20º až 55ºCMateriál: ABS – polykarbonátRádiový přijímač AF43SRádiové ovládání 433,92 MHz.2 kanálový přijímač. Používá se výhradně v deskách a řídicích jednotkách CAME.2 x 2-kanálový dálkový ovladač TOPRádiový systém TOP 433,92 MHz splňuje všechny požadavky moderní kontroly přístupu. Například ovladače TOP zajišťují správu uživatelů a možnost nahrání různých kódů na jednotlivé tlačítka dálkového ovládání – což je užitečná vlastnost při automatizaci sídliště. Technologie TOP umožňuje automatické programování – předávání kódů mezi dálkovými ovladači.Příslušenství:Montážní
