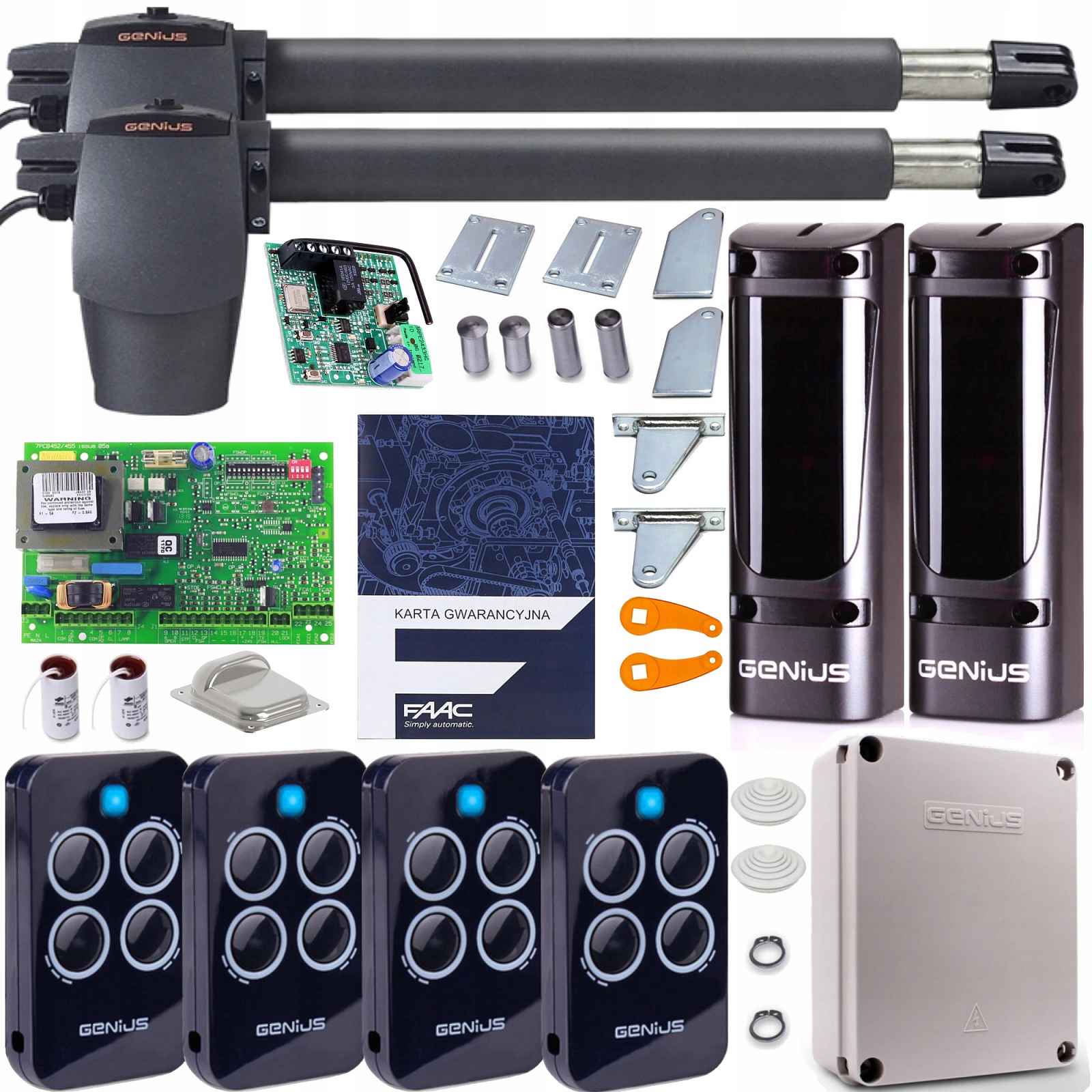

SET GENIUS GBAT 400 4x PILOTSLOŽENÍ SADY:2x Pohon GENIUS G-BAT 400Dvojice fotobuněk (1 Ks vysílačka, 1 Ks přijímací) Genius Vega4x ovladače Genius ECHO2-kanálový přijímač Genius BravoPrvky pro montáž pohonů na sloupky a křídla brányŘídící jednotka Brain 592Kryt pro ústřednuKlíč nouzového vypínání 2 ksCentrální omezovačNávod na montáž pohonu G-Bat a programování ústředny v polštině – ke staženíZáruční list 2 rokyTechnická pomoc při montáži – telefonická·IDEÁLNÍ ŘEŠENÍ PRO DOMÁCÍ BRÁNY Pohon GENIUS GBAT 400 je nejpraktičtějším a nejekonomičtějším řešením při automatizaci brány s délkou křídla až 4 m. (dvě křídla celkem 8 m) Pohon je vybaven trubkovými pohony – samoblokovacími, a proto nevyžaduje použití dalších zámků. Použitý je motor o výkonu 280 W a tahové síle 3500 N !!!·SNADNÁ MONTÁŽ A JISTÉ FUNGOVÁNÍ Díky své trubkové konstrukci a způsobu upevnění pohonů k bráně (od čela) je pohon GENIUS GBAT 400 rychlý a snadno instalovatelný, bez nutnosti provádět nákladné adoptivní úpravy. Dobrý bod podpory brány zaručuje bezpečné zablokování po zavření i v případě širokých bran.·BEZPEČNOST Zabezpečení proti zmačkání zajišťuje elektronický modul instalovaný na desce řídicí jednotky, který přímo kontroluje sílu tahu pohonu. V případě poruchy umožňuje odblokovací mechanismus odemknutí křídel brány a ruční ovládání.·MINIMÁLNÍ NÁKLADY NA OBSLUHU, VYSOKÁ SPOLEHLIVOST Náklady na provoz elektromechanického pohonu GENIUS GBAT 400 jsou rozhodně minimální. Zařízení pracuje spolehlivě za všech povětrnostních podmínek a v rozsahu venkovních teplot od 20 °C do +5 5 °C.TECHNICKÉ ÚDAJE POHONŮ:Napájení: 230 VNapájení motoru: 230 VPříkon: 280 WSpotřeba proudu: 1,2 AOtáčky motoru: 1400 ot./min. /minRychlost vysunutí dříku: 1,5 cm/sMaximální tahová síla: 3500 N !!!Rozsah pracovních teplot: -20 °C / +55 °CStupeň ochrany: IP44Hmotnost: 6,5 kgVestavěný koncový spínač v pohonu – ŽÁDNÝ (vyžaduje použití odrazu namontovaného na podkladu)Rádiová cesta – Genius Bravo4x PILOT ECHO 4-kanálový 433MHzovladače pracují na frekvenci 433 MHz. Tento systém je odolný vůči rušení a díky tomu pracuje efektivněji.dosah až 200 metrů!signál vysílaný z dálkového ovladače je chráněn algoritmem Rolling Code 70 bilionů kombinací – kód je dynamicky náhodně proměnnýKaždý dálkový ovladač je vybaven baterií.ŘÍDICÍ JEDNOTKA BRAIN 592
regulace síly provozu zvlášť pro každý pohon (8 úrovní)
brzdění křídel brány (jemné ukončení pohybu brány)
funkce automatického zavírání po přejetí vozidla
velmi jednoduché programování
funkce zpoždění druhého křídla
obsluha úplného a částečného otevření brány (funkce brány)
vstup pro signalizační lampu
možnost ovládání vstupní brány N.O. (z interkomu, tlačítka z domu, mobilního telefonu)
RÁDIOVÝ PŘIJÍMAČ GENIUS BRAVO2-kanály (úplné otevření a funkce brány)kapacita až 256 pilotůdynamicky náhodně proměnný kód (Rolling Code)anténa zvyšující dosah dálkového ovládáníBEZPEČNOSTNÍ FOTOBUŇKY VEGA S DOSAHEM 20 M
Pro instalaci na omítku na sloupcích nebo na sloupku. Samonastavitelná směrová fotobuňka
dosah činnosti: 20 m
nastavení v ose – samonastavitelné
rozměry: 41x130x42 mm
spotřeba energie dvojice fotobuněk 50 mA
stupeň ochrany: IP54
napájení 24 VAC/VDC
Kryt řídicí jednotkyhermetickátřída krytí IP 54MONTÁŽNÍ DRŽÁKY
držáky pro upevnění pohonů, sada držáků pro upevnění na sloupky a křídla brány
pozinkované
OSTATNÍ PŘÍSLUŠENSTVÍ JE SOUČÁSTÍ BALENÍMontážní čepy pro připevnění pohonů k montážním úchytůmOdblokovací klíče v případě přerušení dodávky elektřinyZáruční listNávod v polštiněSpodní odbojník pozinkovanýUrčuje, kde se mají křídla zastavit při zavření, a je připevněna k zemiMONTÁŽNÍ ROZMĚRY POHONŮ G-BAT 400Doporučené instalační rozměry:rozměry v mm až:A: 245 B: 195 D: 195 Z: 45 L: 1090Úhel otevření křídel brány je až 110 stupňů.KOMPLETNÍ A PŘIPRAVENÁ K MONTÁŽI SADA GENIUS GBAT 400 PRO DVOUKŘÍDLÉ BRÁNY
