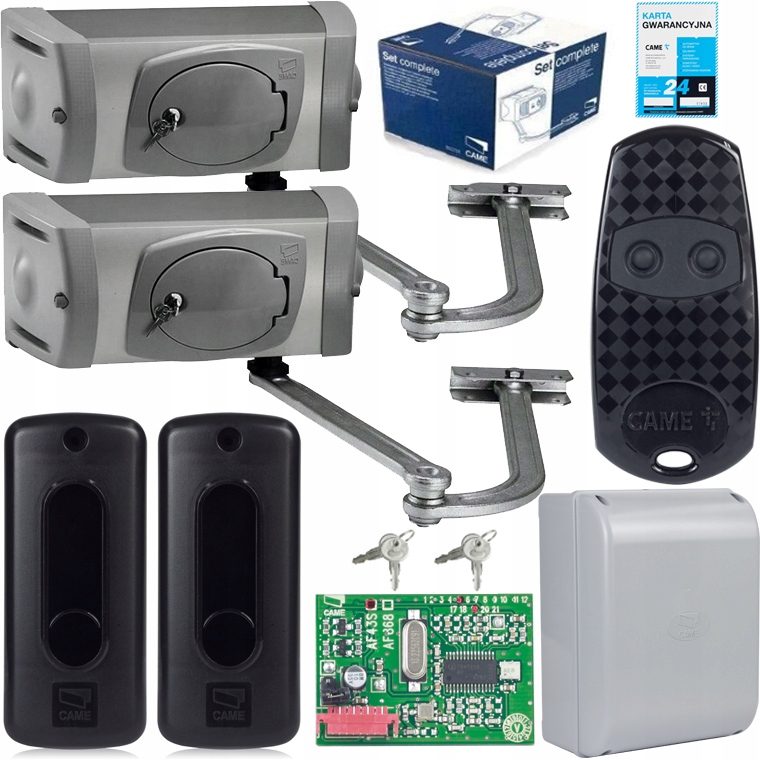

KOMPLETNÍ SADA CAME FERNISada připravená k samostatné montáži je určena pro 2-křídlové brány do 8 m (délka křídla 4 m).Určeno pro brány se širokými sloupky.Maximální vzdálenost od okraje sloupku k ose závěsu je až 38 cmKOMPLETNÍ SADA OBSAHUJE:2x pohony CAME FERNI F1000Řídící jednotka ZF1NRádiový přijímač CAME AF 43S2-kanálový dálkový ovladač CAME TOP-432EESada fotobuněk DIR10Montážní příslušenstvíKlíče pro ruční otevírání brányNávod k montáži a obsluze v polštiněZáruční List 24 měsícůVÝHODY SADY CAME FERNIInovativní design výrobku vyrobený na základě návrhu, který je odpovědí na potřeby trhu.Pouzdro je z eloxovaného hliníku, efektní, odolné a moderní.Produkt splňující požadavky normy EN byl testován jak v provedení napájeném napětím 24 V DC, tak i 230 V AC díky přítomnosti elektronického ovládacího zařízení s kodérem.Kloubové rameno je součástí standardní výbavy a je k dispozici také s rovným ramenem umožňujícím montáž v případě použití v místnostech s omezeným volným prostorem.Praktické víčko pro přístup k odpojovacímu systému.Vysoké standardy ochrany před povětrnostními vlivy.Zvláštní pozornost je věnována praktičnosti instalace a připojení, kterou potvrdila komplexní řešení koncových dorazů.Přizpůsobení pro příslušenství CAME key a pro připojení ke cloudu prostřednictvím CAME Connect (kromě ZLJ14).2 pohony CAME FERNI
Samoblokovací pohon s odlamovacím ramenem. Má dva vestavěné koncové spínače. Maximální délka jednoho křídla je 4 m.
Technické údaje:
Stupeň ochrany: IP44
Napájení: 230 Vac 50/60 Hz
Napájení motoru: 230 Vac 50/60 Hz
Spotřeba proudu motoru: max. 1,2 A
Maximální výkon motoru: 140 W
Maximální točivý moment: 540 Nm
Doba otevření až 90 stupňů: 34 s
Účinnost: 30 %
Tepelná ochrana motoru: 150 °C
Pracovní teplota: -20°C +55°C
Třída izolace: I
Hmotnost: 13,70 kg
Samoblokovací pohon 150 W s lomeným ramenem. Doba otevření až 90° – 18s. Má 2 vestavěné koncové spínače. Maximální délka jednoho křídla je 4 m.Funguje dobře i na sloupech o velkých rozměrech.Jednoduchá montáž na křídlech brány o šířce až 4 m, kdy je brána umístěna mezi sloupy velkých rozměrů a mezera mezi čelem sloupu a závěsem brány je poměrně velká a činí dokonce 30 cm.Pevný a výkonný, vybavený lomeným ramenem nebo jednoduchým teleskopickým ramenem, které se přizpůsobí specifickým instalačním požadavkům a rozměrům brány.Dvoudílný pohon – „Double Face“Koncové spínače pracující na základě systému „double face“ činí instalaci a regulaci ještě praktičtější. V závislosti na místě montáže pohonu (na pravém nebo levém sloupku) to umožňuje optimální nastavení koncových spínačů.VýhodyBezpečný provoz, pravidelný a plynulý pohyb brány, všestranné řešení s jednoduchým hnacím ramenem pro zmenšení rozměrů v případě omezeného prostoru – přítomnost zdí, plotů v blízkosti brány.Úplná kontrolapřesné ovládání pohybu brány v fázích brzdění pomocí enkodéru, který s nejvyšší přesností detekuje případné překážky na trase pohybu křídla;autodiagnostika zařízení chránících před zahájením každého pohybuŘídící jednotka ZF1NOvládací deska ZF1/ZF1N je určena pro ovládání pohonů s jednofázovým motorem 230 Va.c. /50÷60 Hz s výkonem až 300 W ze série: KRONO, ATI, FERNI, FAST pro jednokřídlé nebo dvoukřídlé brány. Ovládací deska je napájena napětím 230 V. /50÷60 Hz uvedený na svorkách „L1-L2“ a je chráněn síťovým pojistkou 5 A. Na svorkách „10-11“ je uvedeno napětí 24 V. pro napájení příslušenství, jehož celkový příkon nesmí překročit 20 W.Nabídka se týká desky elektroniky s transformátorem a krytem.Bezpečnost:Bezpečnostní zařízení lze připojit a nastavit na:Opětovné otevření ve fázi zavírání (svorky 2-C1). Detekce překážky fotobuňkami během fáze zavírání brány způsobuje otočení směru pohybu a úplné otevření brány.Tlačítko „STOP“ (2-1). Zastaví bránu a zruší cyklus automatického zavírání. Pro restartování brány použijte dálkové ovládání nebo tlačítko „2-7“Fotobuňky DIR 10Dir je nová „synchronizovaná“ infračervená fotobuňka, jejíž dosah je 10 m. Je určena pro jednoduchou montáž a je určena pro venkovní nebo podomítkovou instalaci. Součástí sortimentu je také sloupek s dvojitou výškou určený pro instalaci v oblastech průjezdu nákladních automobilů. Mezi doplňky patří také speciální pouzdro s protinárazovým profilem, vyrobené z hliníkové slitinyStupeň ochrany: IP54Dosah: až 10
