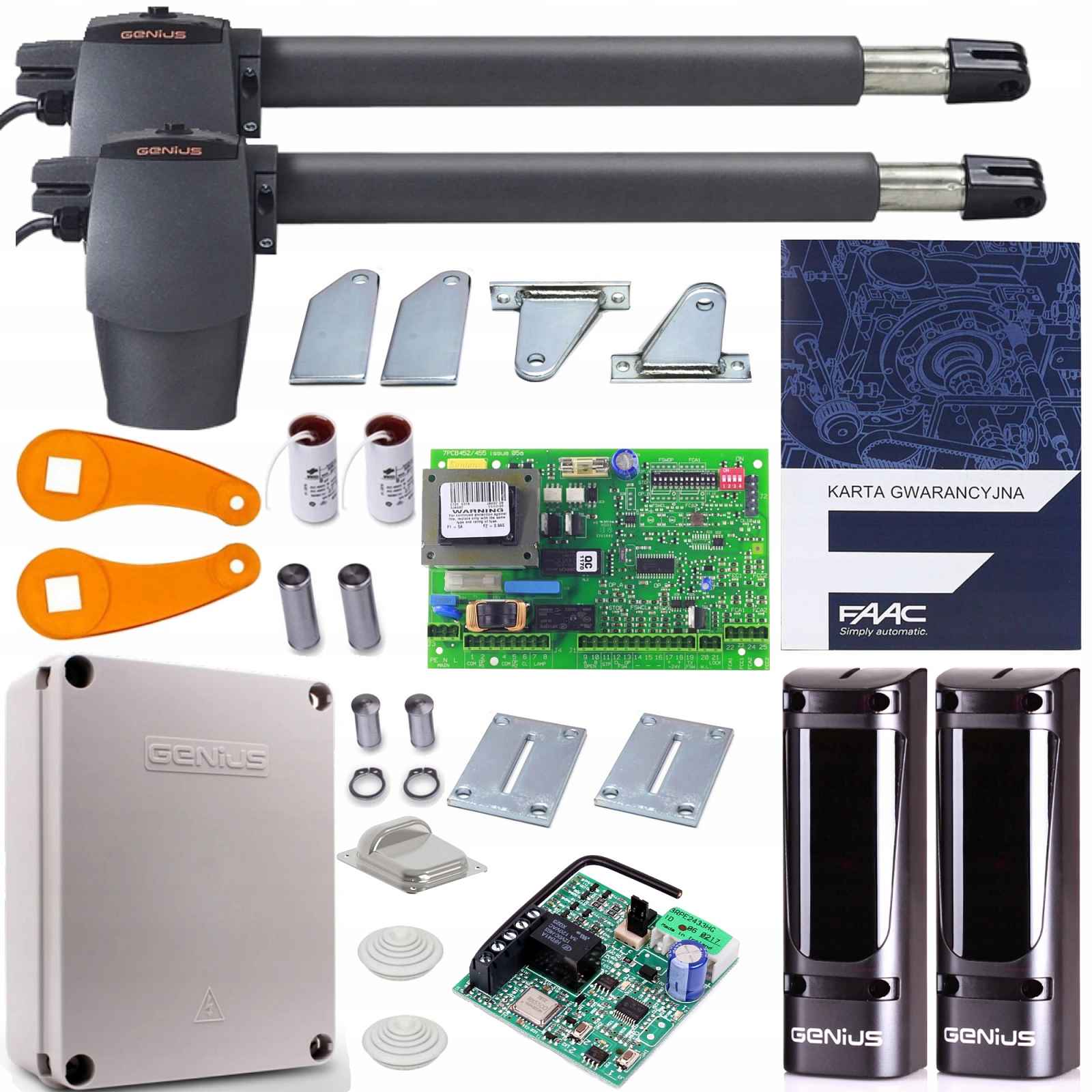

Sada Genius Faak Gbat 300 414 Otevírací Brána

montáž pohonu G-Bat a programování ústředny v polštině – ke staženíZáruční list 2 rokyTechnická pomoc při montáži – telefonickáSNADNÁ MONTÁŽ A JISTÉ FUNGOVÁNÍ Díky své trubkové konstrukci a způsobu upevnění pohonů k bráně (od čela) je pohon GENIUS G-BAT 300 rychlý a snadno instalovatelný bez nutnosti provádění nákladných adoptivních úprav. Dobrý bod podpory brány zaručuje bezpečné zablokování po zavření i v případě širokých bran.BEZPEČNOST Zabezpečení proti pomačkání zajišťuje elektronický modul instalovaný na desce řídicí jednotky, který přímo kontroluje sílu tahu pohonu. V případě poruchy umožňuje odblokovací mechanismus odemknutí křídel brány a ruční ovládání.MINIMÁLNÍ NÁKLADY NA OBSLUHU, VYSOKÁ SPOLEHLIVOST Náklady na provoz elektromechanického pohonu GENIUS G-BAT 300 jsou rozhodně minimální. Zařízení pracuje spolehlivě za všech povětrnostních podmínek a v rozsahu venkovních teplot od 20 °C do +5 5 °C.Dva výkonné pohony renomované značky GENIUS G-BAT 300 jsou ideálním řešením pro dvoukřídlé brány pro domácí použití pro křídla o délce 2 x 3 m. Pohony jsou určeny pro montáž na úzké sloupky. Pohony mají výsuvné písty z nerezové oceli vyrobené z vysoce kvalitní slitiny. Samoblokovací pohony proto nevyžadují použití dalších zámků.TECHNICKÉ SPECIFIKACE:2 X POHONNÍK G-Bat 300Rozsah pohybu 300 mmNapájení 230 V, 50 (60) HzNapájení motoru 230 VPříkon 280 WSpotřeba proudu 1,2 AOtáčky motoru 1400 ot./min. /minRychlost vysunutí dříku 1,6 cm/sekMaximální tahová síla 3500 NTepelná ochrana 140 °CRozsah teplot -20/+55 °CStupeň krytí IP44Hmotnost – 6,5 kgŘÍDICÍ JEDNOTKA BRAIN 592

• regulace síly provozu zvlášť pro každý pohon (8 úrovní)
• brzdění křídel brány (jemné ukončení pohybu brány)
• funkce automatického zavírání po přejetí vozidla
• velmi jednoduché programování
• funkce zpoždění druhého křídla
• obsluha úplného a částečného otevření brány (funkce brány)
• vstup pro signalizační lampu
• možnost ovládání vstupní brány N.O. (z interkomu, tlačítka z domu, mobilního telefonu)

RÁDIOVÝ PŘIJÍMAČ GENIUS BRAVO2-kanály (úplné otevření a funkce brány)kapacita až 256 pilotůdynamicky náhodně proměnný kód (Rolling Code)anténa zvyšující dosah dálkového ovládáníBEZPEČNOSTNÍ FOTOBUŇKY VEGA S DOSAHEM 20 M

• Pro instalaci na omítku na sloupcích nebo na sloupku. Samonastavitelná směrová fotobuňka
• dosah činnosti: 20 m
• nastavení v ose – samonastavitelné
• rozměry: 41x130x42 mm
• spotřeba energie dvojice fotobuněk 50 mA
• stupeň ochrany: IP54
• napájení 24 VAC/VDC

Kryt řídicí jednotkyMONTÁŽNÍ DRŽÁKY

držáky pro upevnění pohonů, sada držáků pro upevnění na sloupky a křídla brány

pozinkované

MONTÁŽNÍ PŘÍSLUŠENSTVÍ A ODEMYKACÍ KLÍČE

montážní trny pro upevnění pohonů k montážním držákům

odblokovací klíče v případě přerušení dodávky elektřiny

OMEZOVAČ POHYBU KŘÍDEL V ZAVŘENÉ POLOZEpřišroubovaný k podkladuantikorozní ochrana: pozinkMONTÁŽNÍ ROZMĚRY POHONŮ GBATDoporučené instalační rozměry:rozměry v mm∠ 90% A: do145 B: 145 C: 300 D: 100 Z: 45 L: 900pro otevření křídla o úhlu 90°: A+B=Cpro otevření křídla je větší než úhel 90°: A+B< CD) maximální rozměr, Z) minimální rozměr, C) pracovní zdvih šroubu pístu pohonuOSTATNÍ PŘÍSLUŠENSTVÍ JE SOUČÁSTÍ BALENÍMontážní čepy pro připevnění pohonů k montážním úchytůmOdblokovací klíče v případě přerušení dodávky elektřinyZáruční listStartovací kondenzátor 2 ksNávod k
