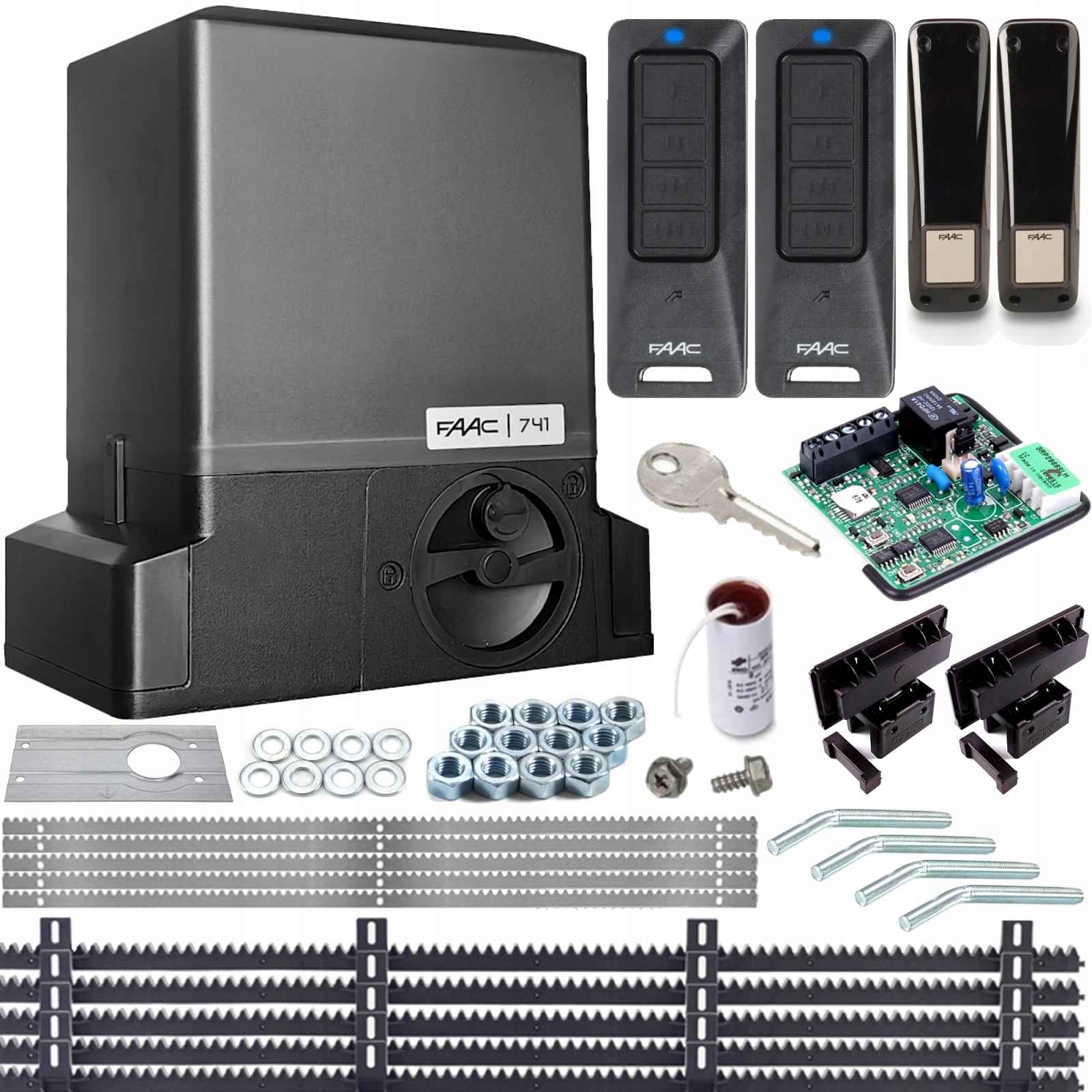

Sada pro posuvné brány Faac Delta 3 - 741Nejdůležitější vlastnosti:Rychlá a jednoduchá instalace díky vestavěné ovládací jednotceSamoblokovací pohon – nevyžaduje použití elektromagnetického zámku ani v případě výpadku napájeníV případě výpadku napájení se zařízení odemkne klíčem, což umožňuje ruční otevření a zavření brányZjednodušené programování pomocí displejeMagnetické koncové spínačeSložení startovací sady FAAC Delta 3 - 741:pohon FAAC 741 (vestavěná řídicí jednotka 748D a startovací kondenzátor)montážní základnakompletní sada montážních prvků (kotvy, matice, tlumivky) rádiový přijímač FDS 868 MHz 2-kanálovýfotobuňky XP20D2x dálkové ovládání XT4 868 FDS LRBVestavěný enkodér (senzor proti pomačkání)propojovací kostky pro kabelyindividuální odemykací klíčsada magnetických koncových spínačů pro ozubenou lištu5 m ozubené lištyzáruční listnávod k montáži a programování v polštiněPoužitíModel 741 je určen pro automatizaci vjezdových bran o maximální délce 15 m a hmotnosti až 900 kg.Motor 230 V použitý v něm zajišťuje větší pracovní sílu než u modelů 12/24 V,Jeho konstrukce je založena výhradně na kovových převodech a přesném uložení hlavního hřídele, což zaručuje spolehlivou obsluhu posuvné brány jakékoli konstrukce po mnoho let.Funkčnost a bezpečnostPoužitá nejmodernější řídicí jednotka 748D umožňuje výběr a programování všech provozních parametrů,a navíc je vybavena funkcemi zvyšujícími využitelnost,bezpečnost a kulturu práce, jako jsou:částečné otevření (přechod pro chodce), nastavitelné zpomalení a zastavení před zastavením brány,signalizaci periodické kontroly (počítadlo pracovních cyklů) a mnoho dalšího,většinou nedosažitelné v konkurenčních modelech.TECHNICKÉ ÚDAJE POHONU FAAC 741 S VESTAVĚNOU ÚSTŘEDNOU:Napájení 230 V (+6% – 10%) 50 HzPříkon 500 WSpotřeba proudu 2,2 AMaximální tahová síla 650 NMax. točivý moment 24 NmOzubené kolo Z16Rychlost posuvu 12 m/min.Magnetický koncový spínačTepelná ochrana 140 °CStupeň krytí IP 44Hmotnost 11 kgRozsah provozních teplot -20°C + 55°CEnkodér – ochrana proti zmačkání pro pohony FAACEnkodér funguje na principu měření otáček motoru. Když rychlost motoru v důsledku najetí brány na překážku spadne, snímač zastaví a bránu vrátí zpět. Použití snímače také způsobuje přesnější práci pohonu díky určení polohy brány pomocí silných otáček, nikoli doby jeho provozu.2x 4 4kanálový dálkový ovladač XT868 MHzOvladače pracují na frekvenci 868 MHz ve verzi LR (Long Range) se zvýšeným dosahem provozu. Tento systém je mnohem odolnější vůči jakémukoli rušení a díky tomu pracuje efektivněji. Dosah pilotů je až 200 m.Fungování dálkového ovladače je založeno na technologii SLH, což znamená, že kód typu Self Learning Hopping umožňuje programování dálkového ovládání bez nutnosti přístupu k radiopřijímači.Signál vysílaný z dálkového ovladače je chráněn systémem Rolling Code – kód je dynamicky náhodně proměnlivý.Vnitřní 2-kanálový přijímač RP 868 MHzZásuvný přijímač s vestavěnou vnitřní anténou,pracovní frekvence 868 MHz,napětí napájené z ústředny přes konektor 20/30 Vdc,odběr proudu 20 mA,možnost naprogramování 250 dálkových ovladačů,připojení: rychlospojka2-kanály tzn. funkce úplného otevření a funkce brány (brána se otevře cca. 1,2m)Fotobuňky XP20D s dosahem 20 mPro instalaci na omítku nebo na sloup. Směrová fotobuňka se samonaladěním.Technické údaje:dosah činnosti: 20 mčočka nastavitelná v ose 180 stupňůrozměry: 35x105x25 mmDoba zpoždění: 13 msodběr proudu: 50 mAstupeň ochrany: IP54typ kontaktů: N.C.maximální zatížení kontaktů: 60 mA/24 Vdcnapájení 24 Vdc/24 VacMontážní základna pro pohonMontážní kotvy a osvědčení pro upevnění pohonuMagnetické koncové spínače.Informují o pohonu od chvíle, kdy se má brána otevírat a zavírat. Montuje se na ozubenou lištu.Ostatní příslušenství je součástí balenítlumivky na elektrické kabelyupínací kostky na kabelyindividuální klíč pro odblokování pohonušrouby do krytu ústřednyzáruční listPolyamidové lišty s kovovým jádrem.
tichý provoz
způsob upevnění: farmáři (plechovky)
Kovová pozinkovaná ozubená lištasada distančních pouzder pro každou lištutloušťka ozubené lišty 8 mmzpůsob upevnění: svařováníV případě
